Dokumentace Ford Custom A.C.S.

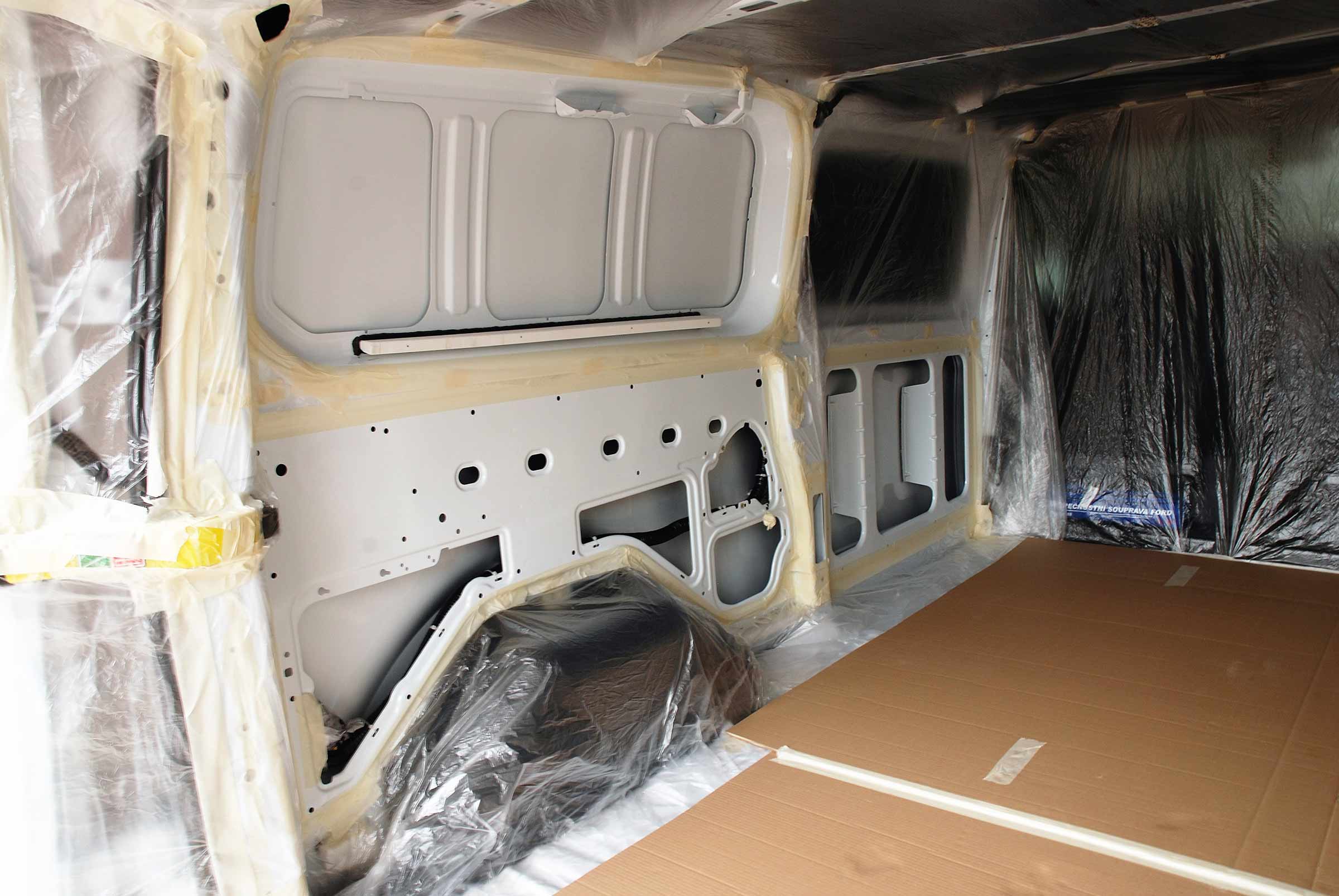

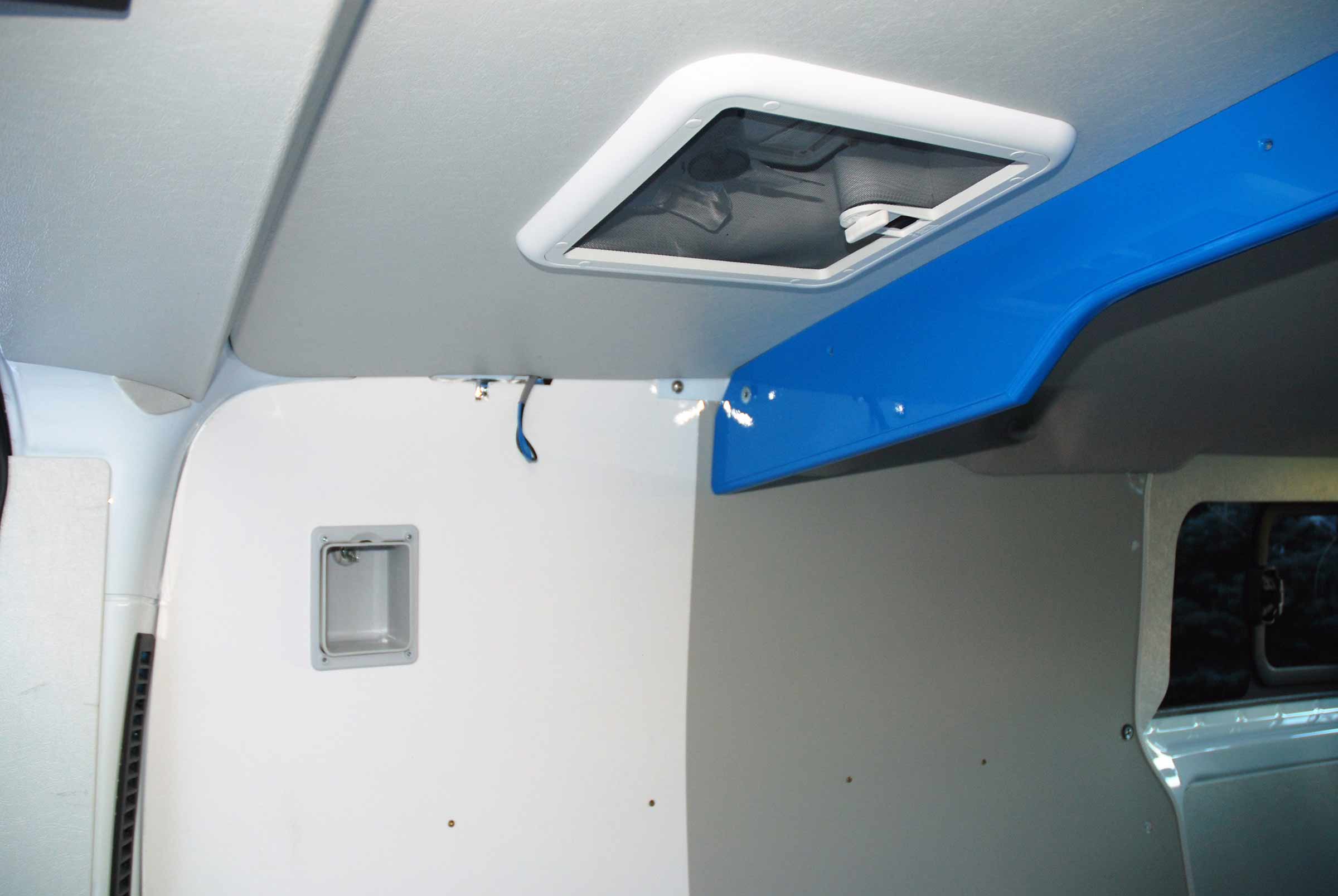

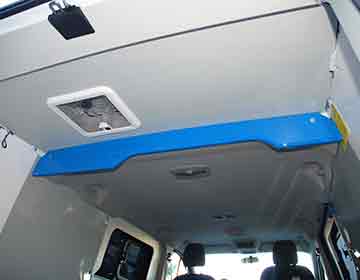

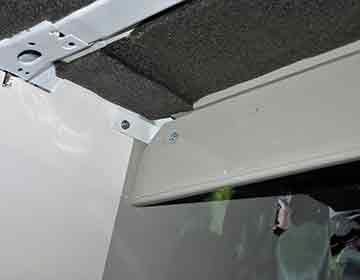

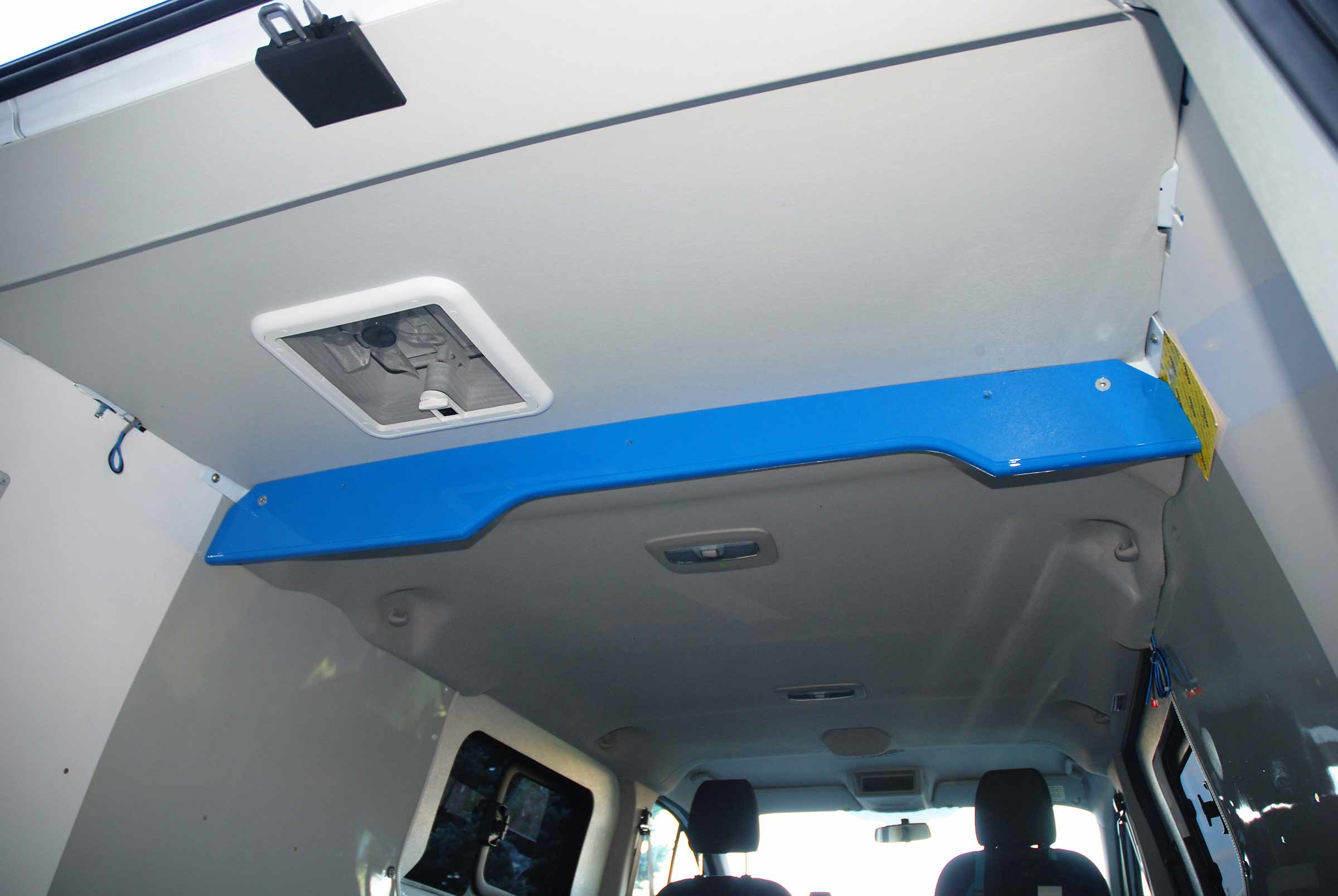

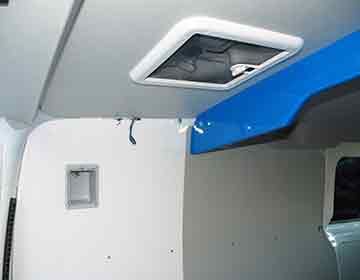

Izolace vozu

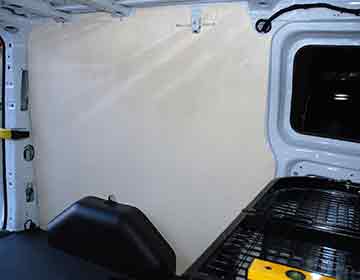

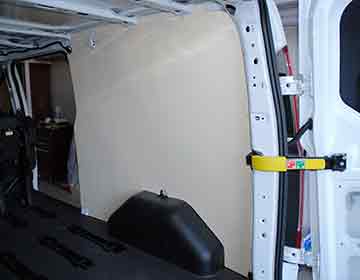

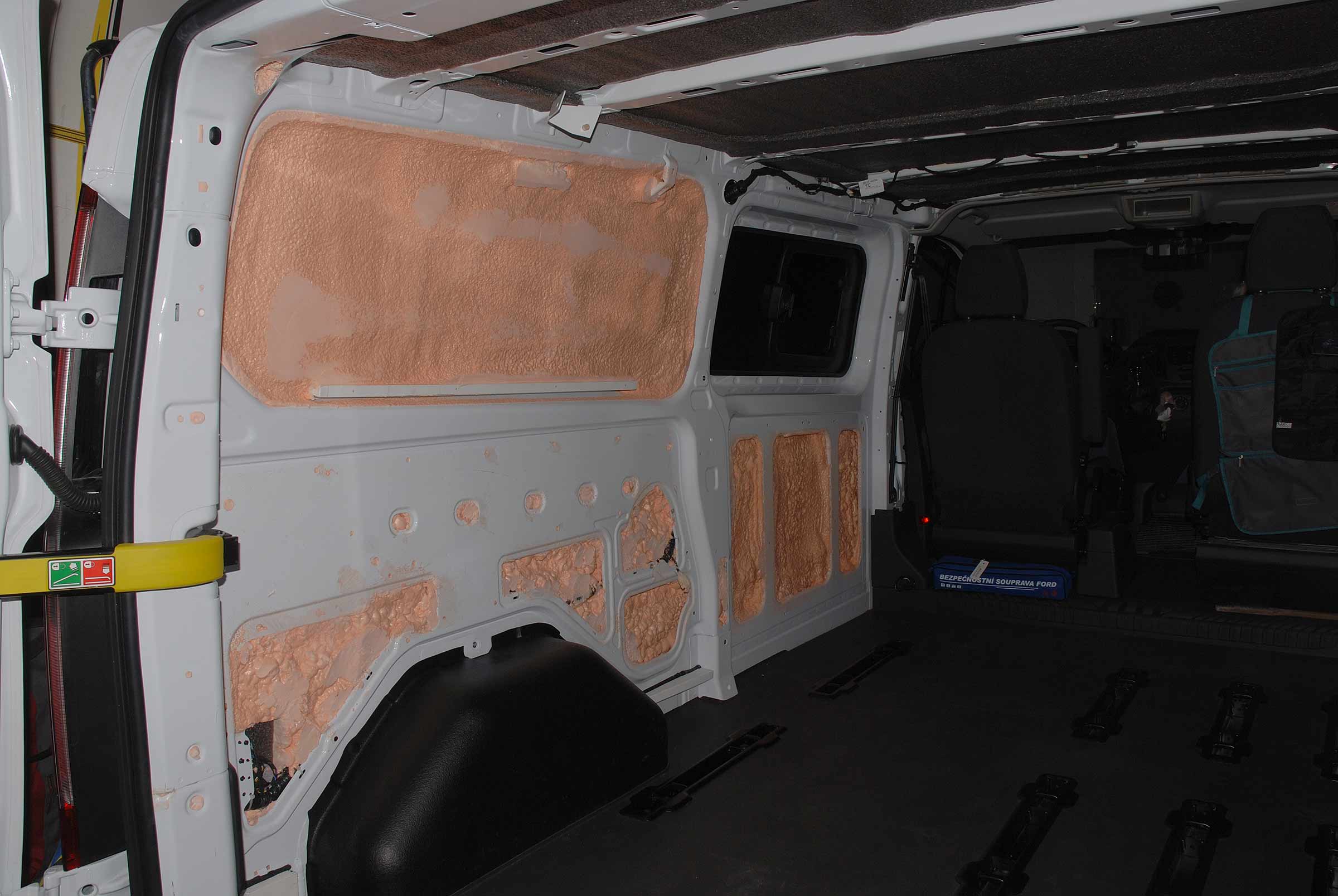

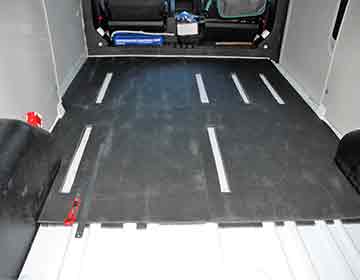

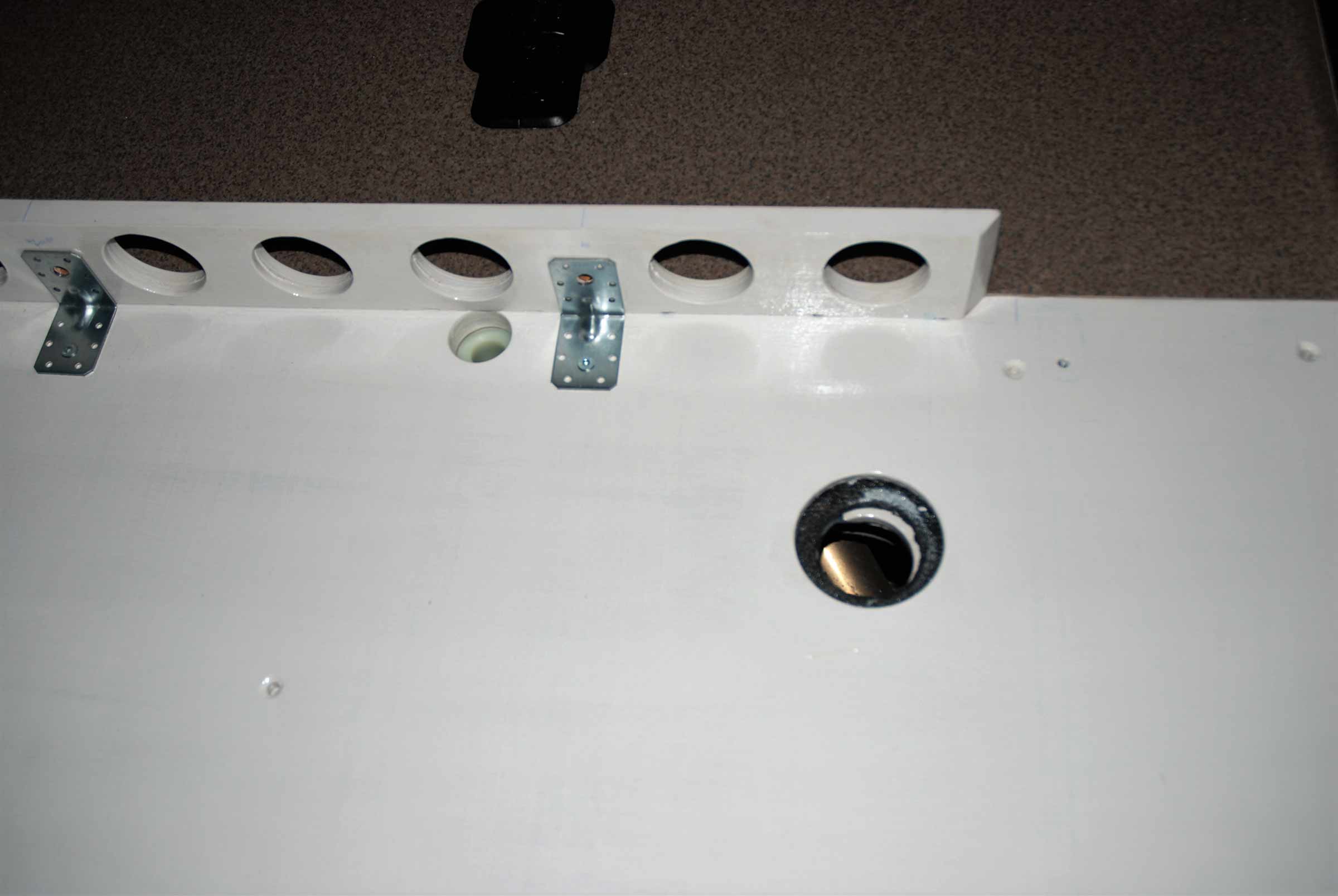

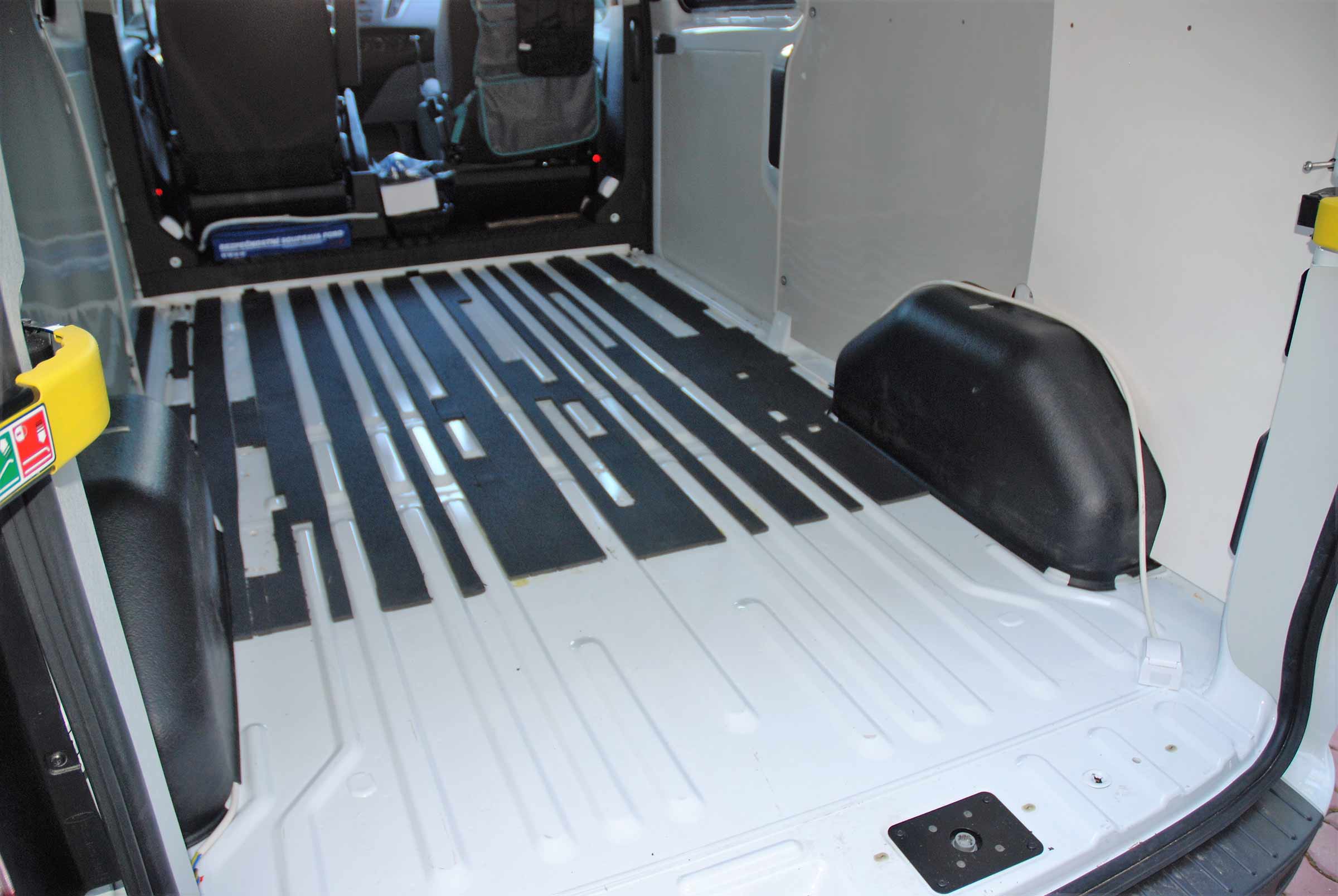

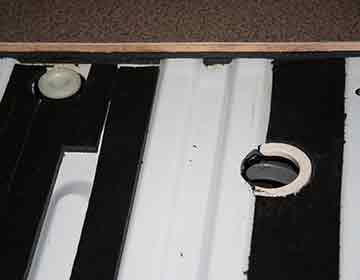

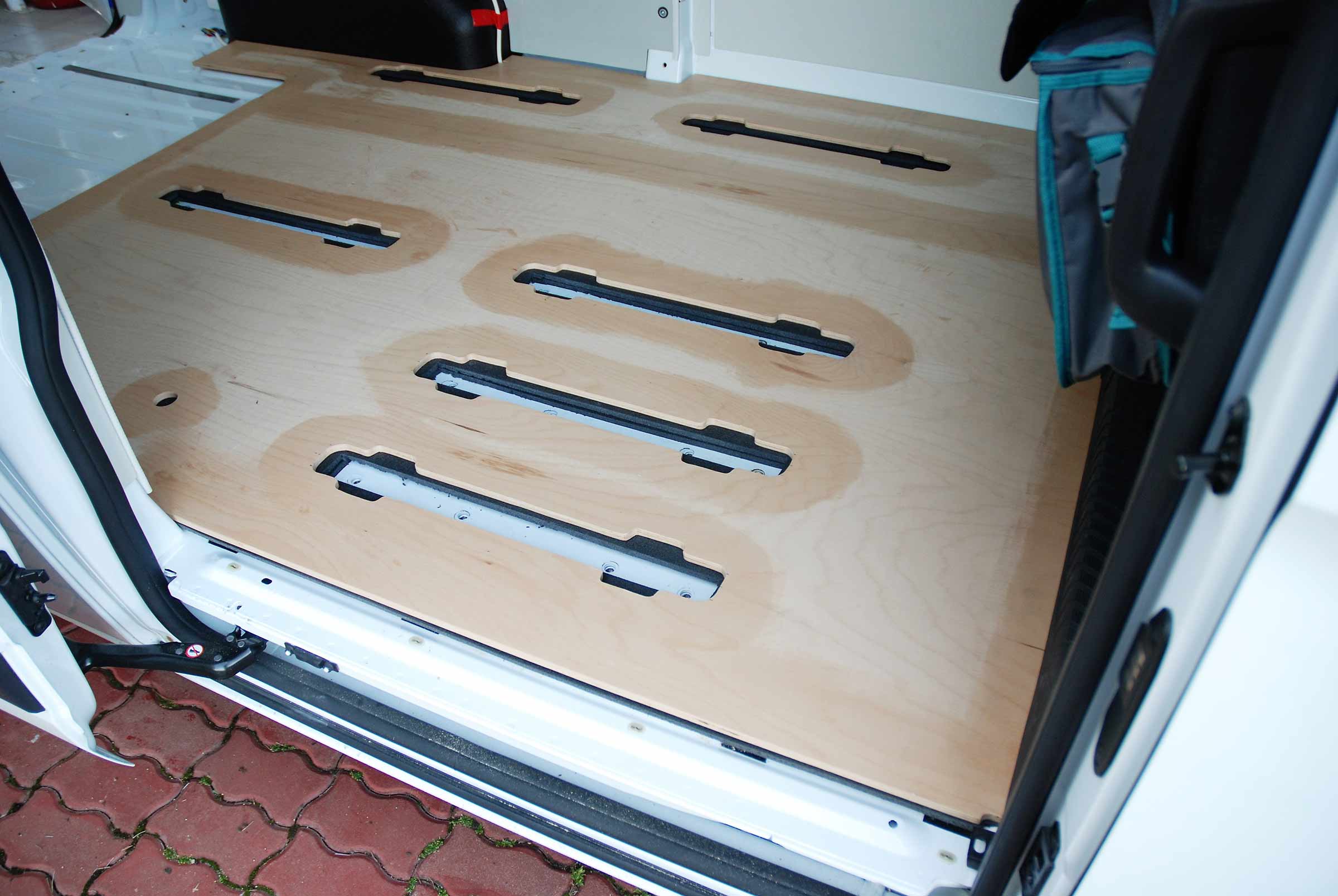

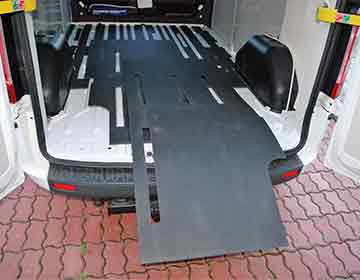

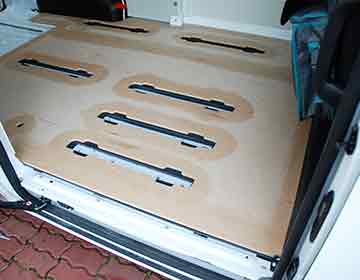

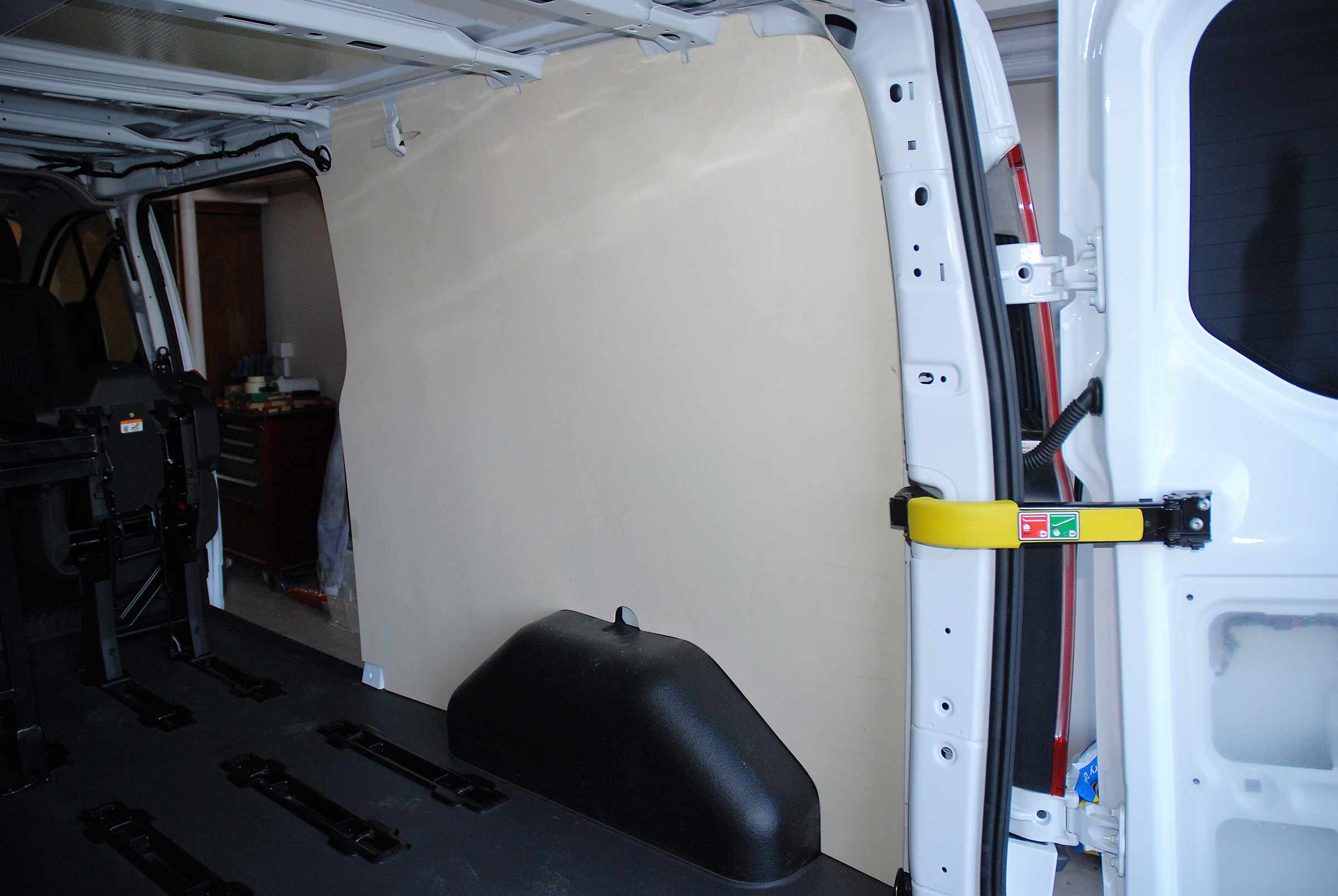

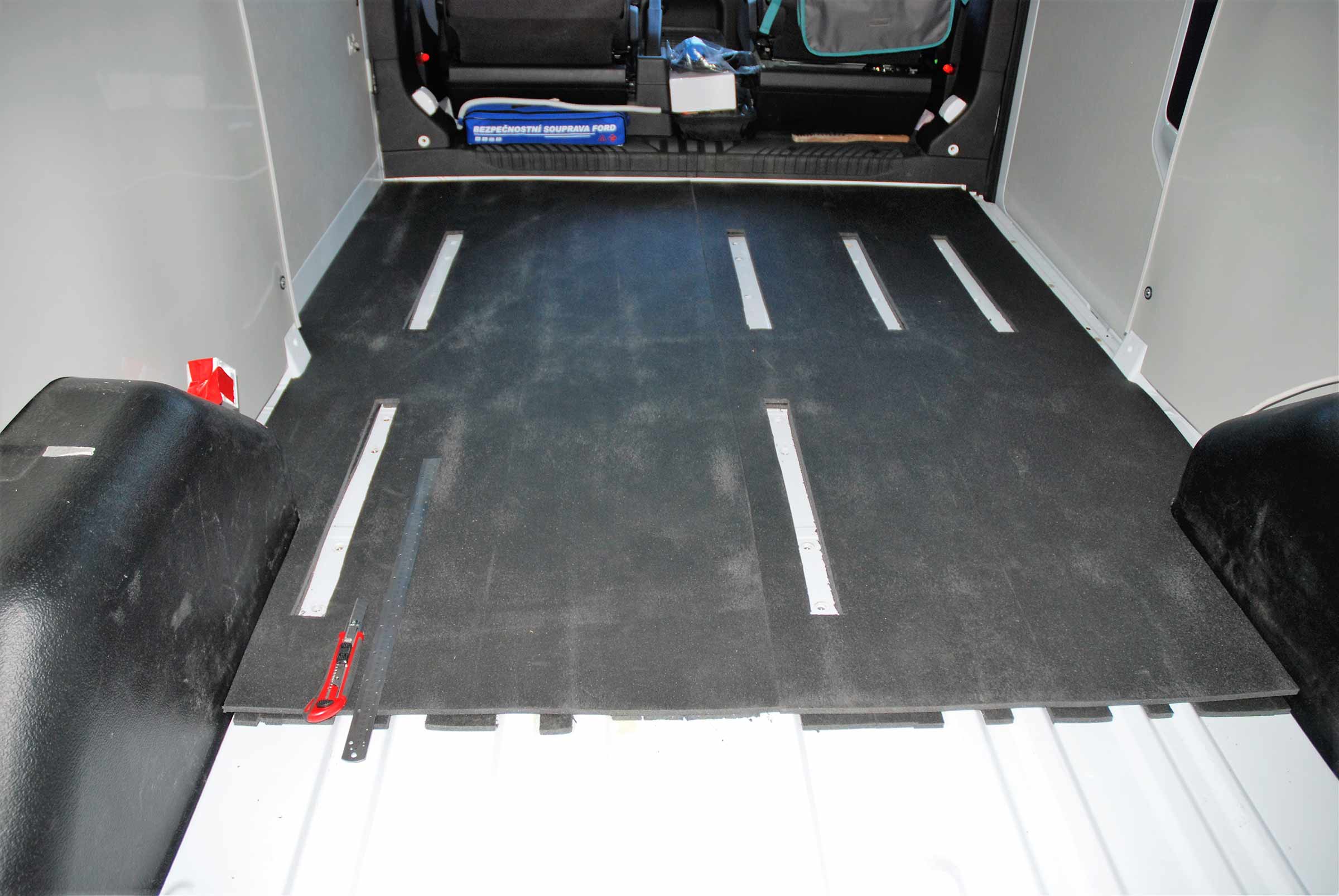

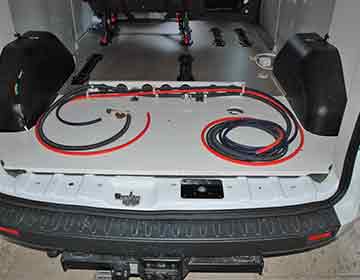

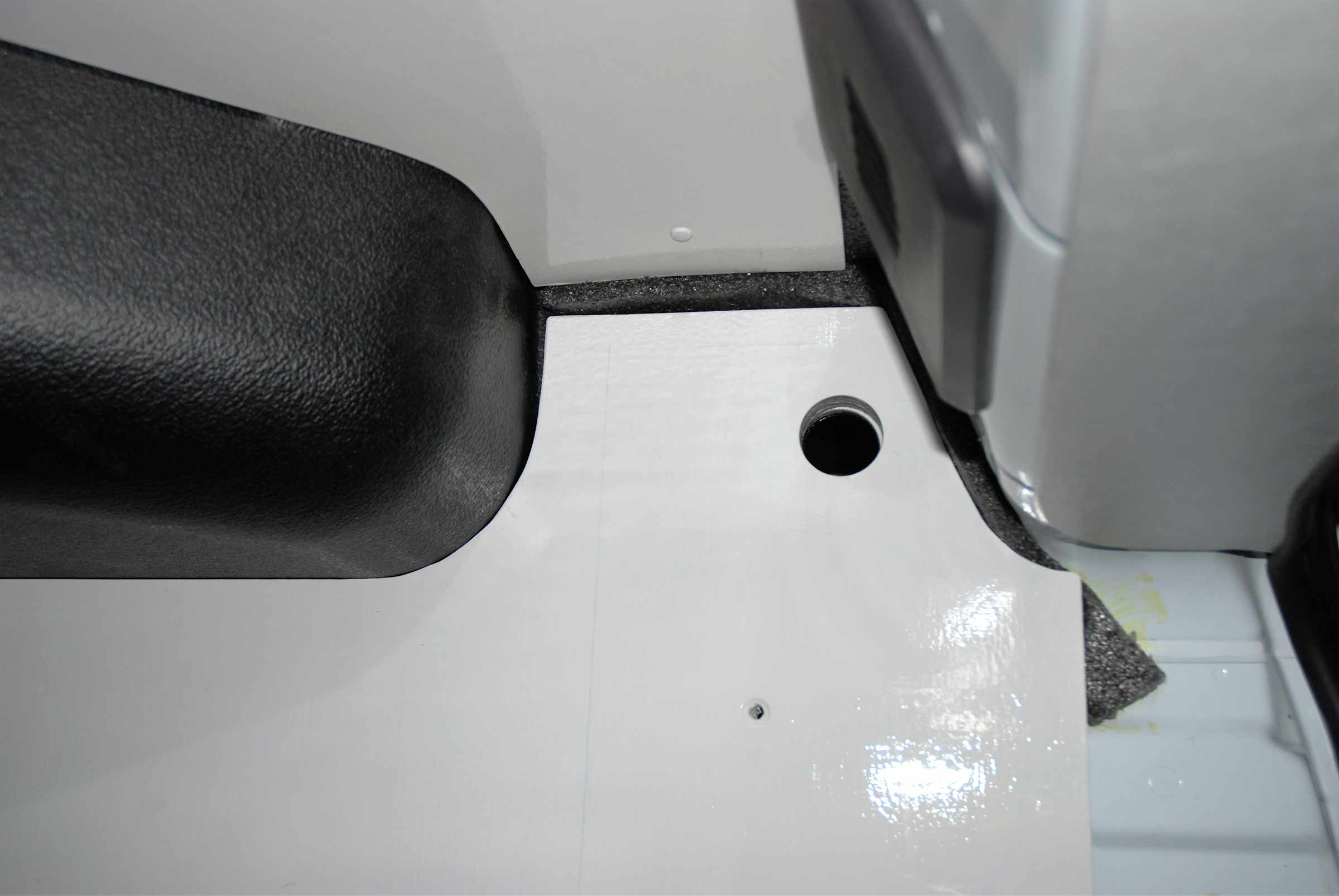

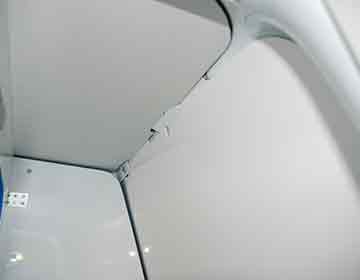

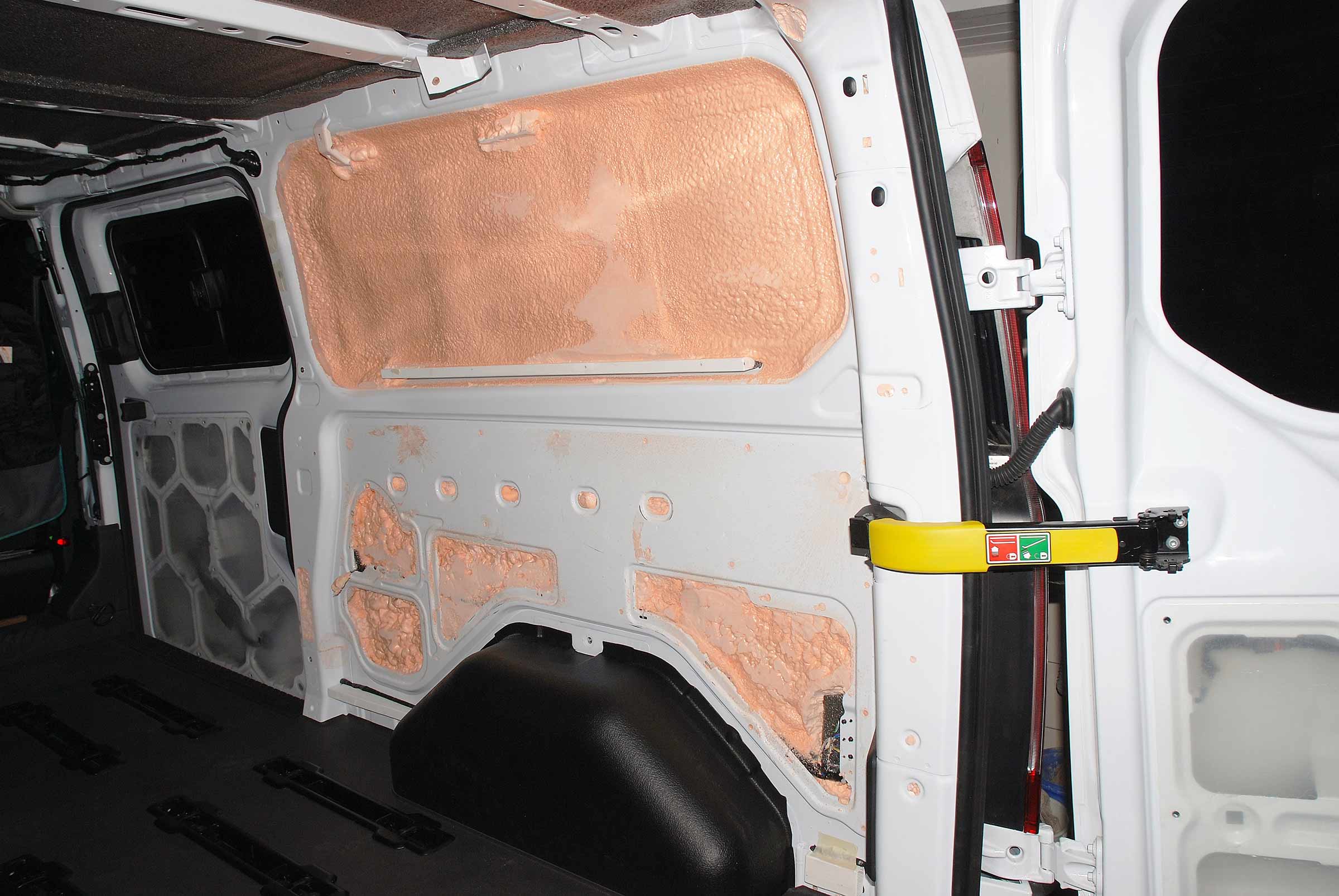

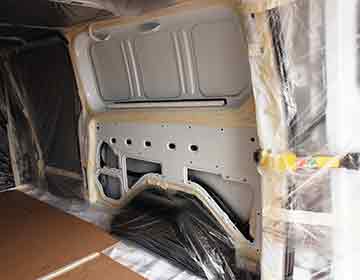

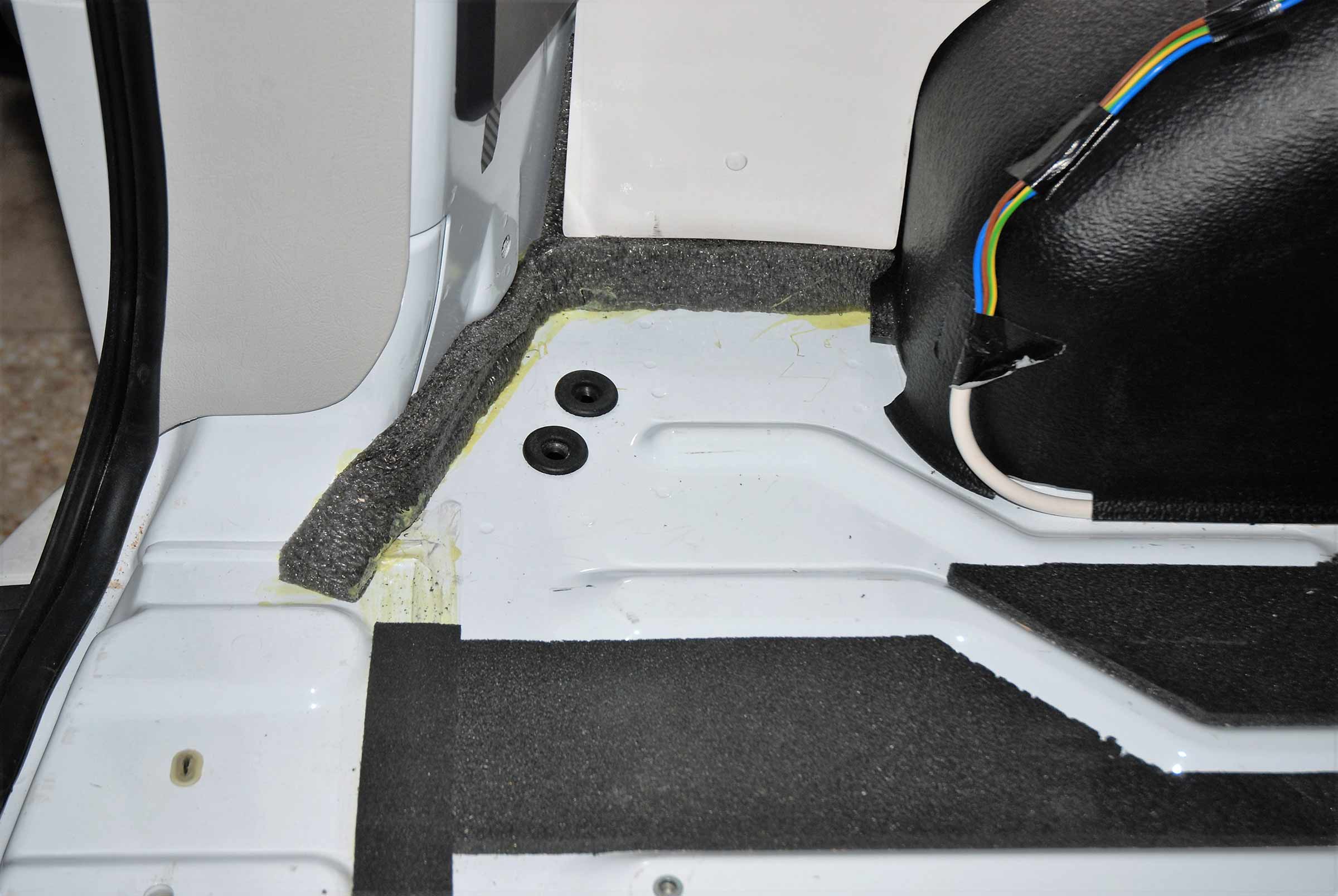

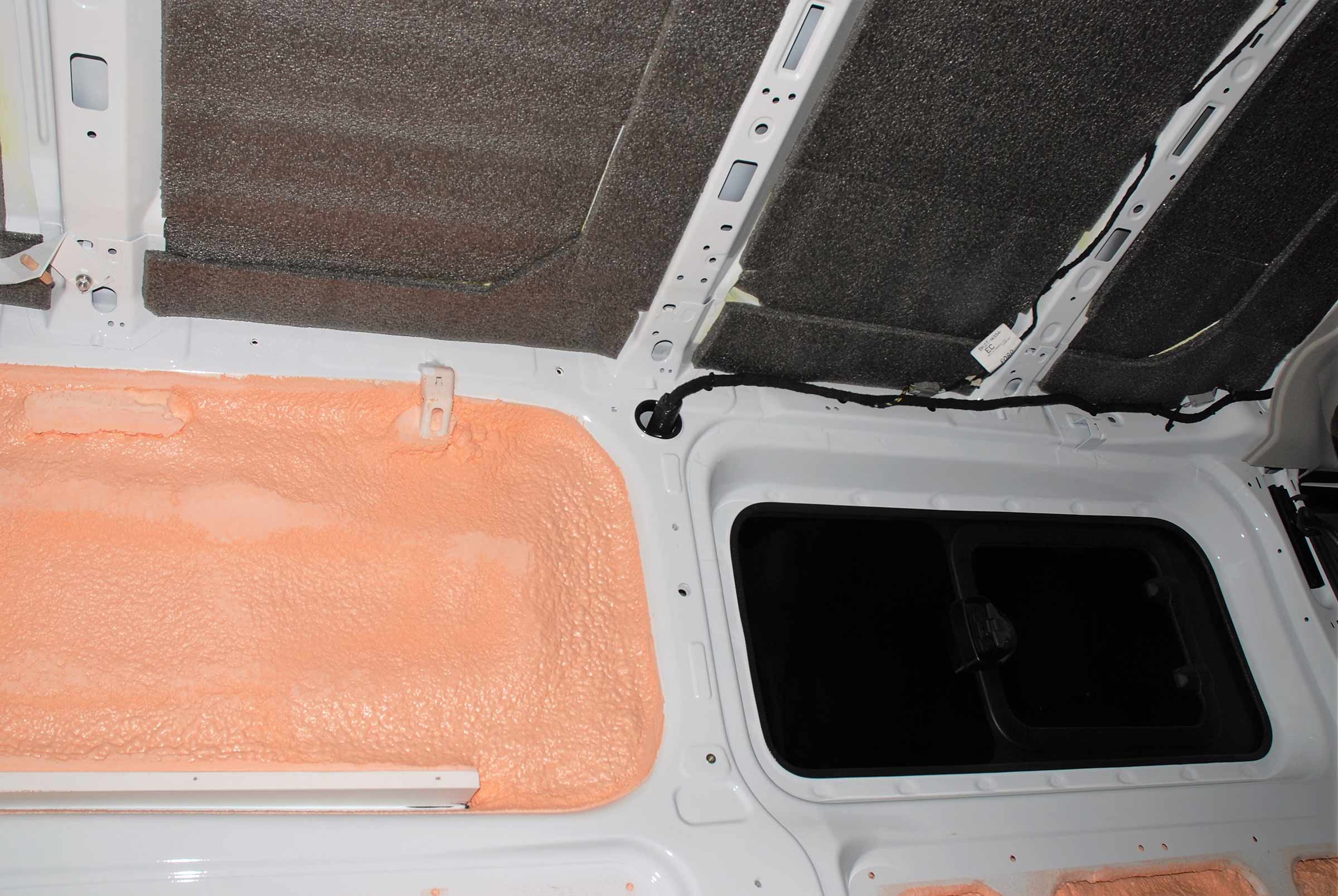

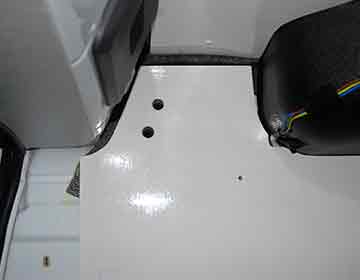

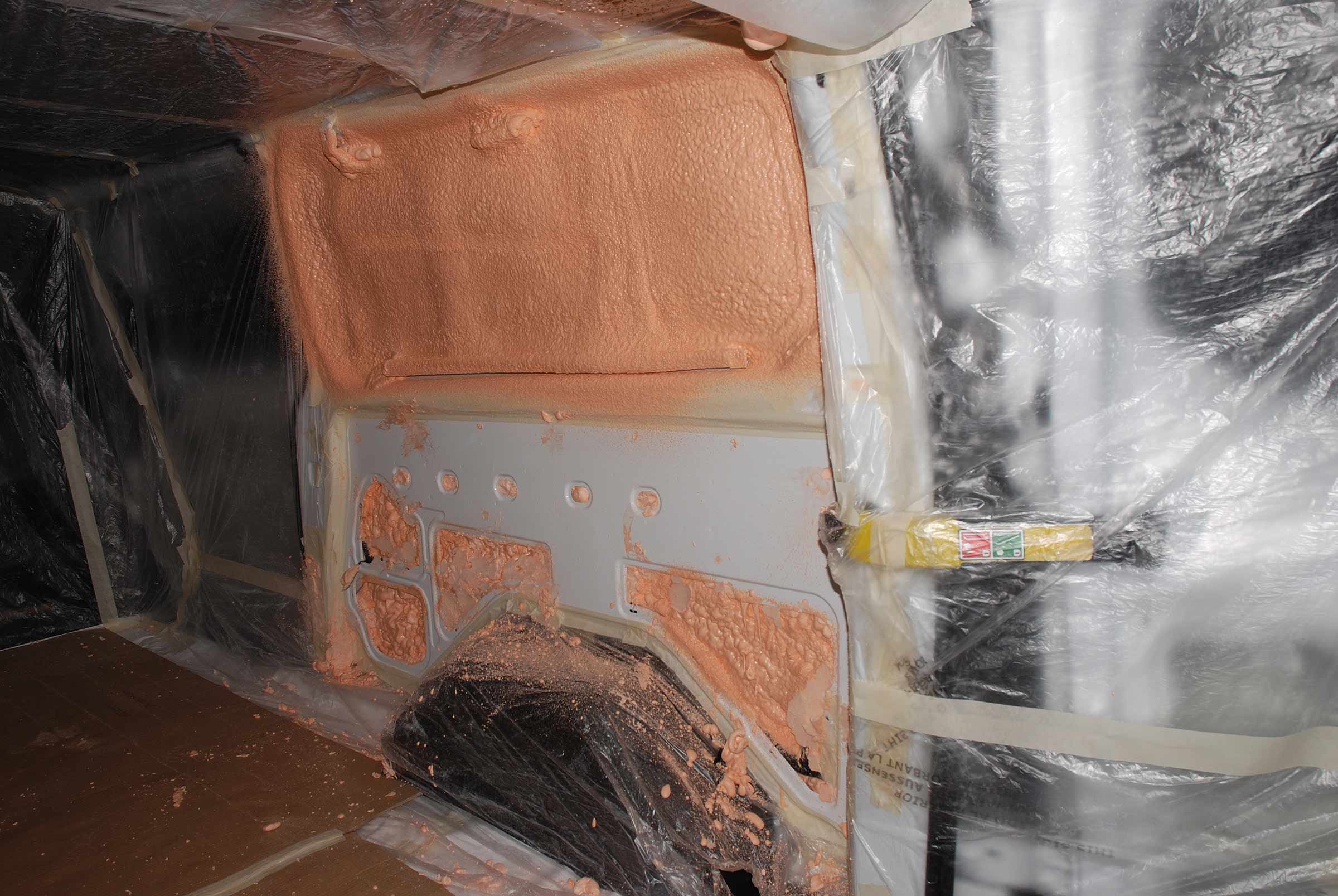

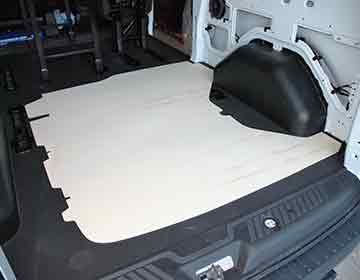

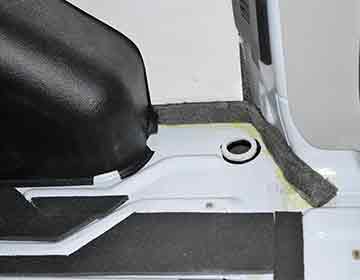

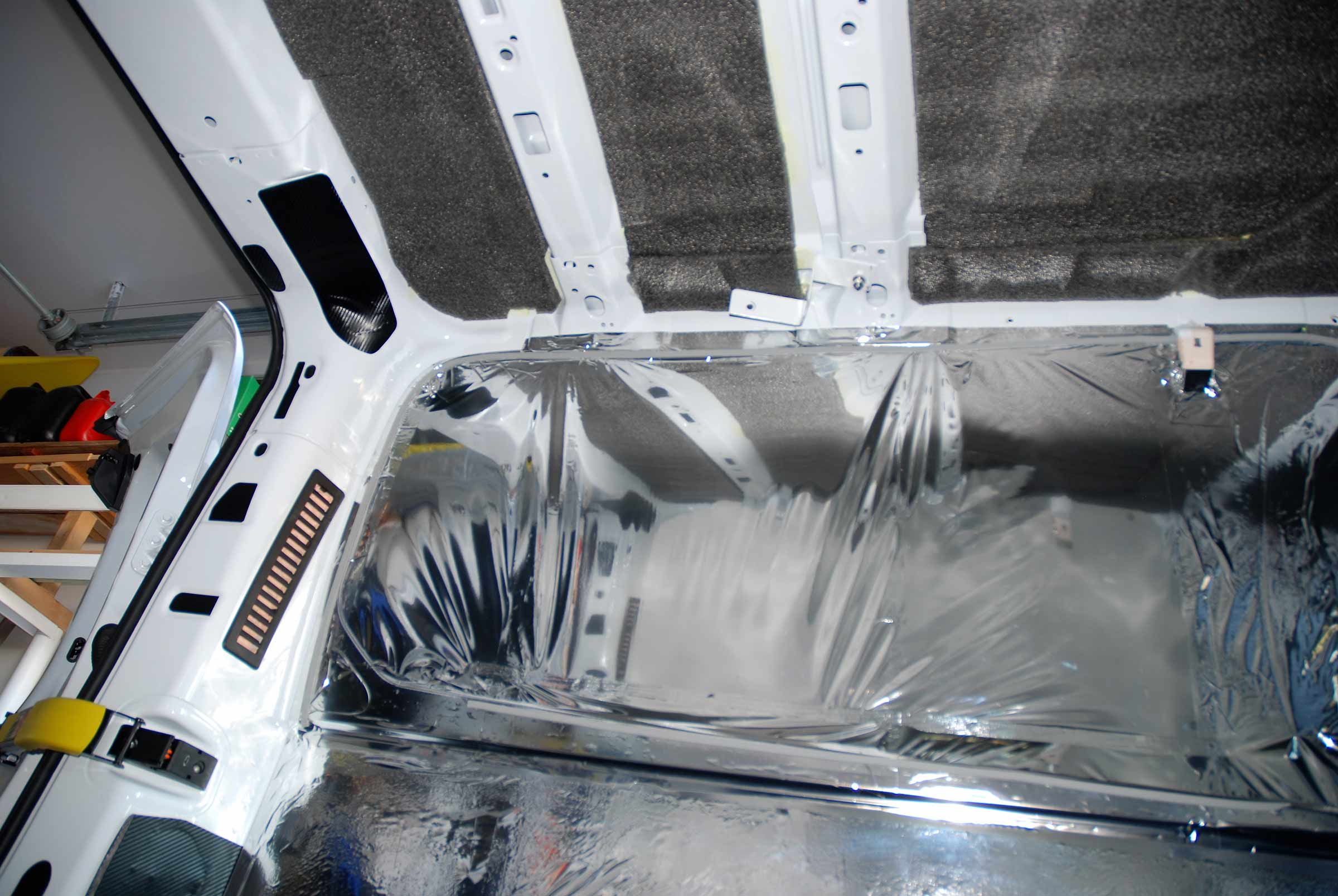

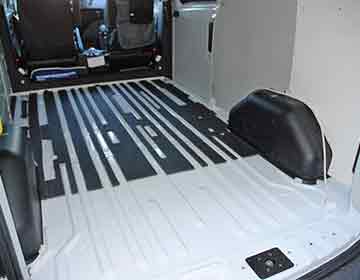

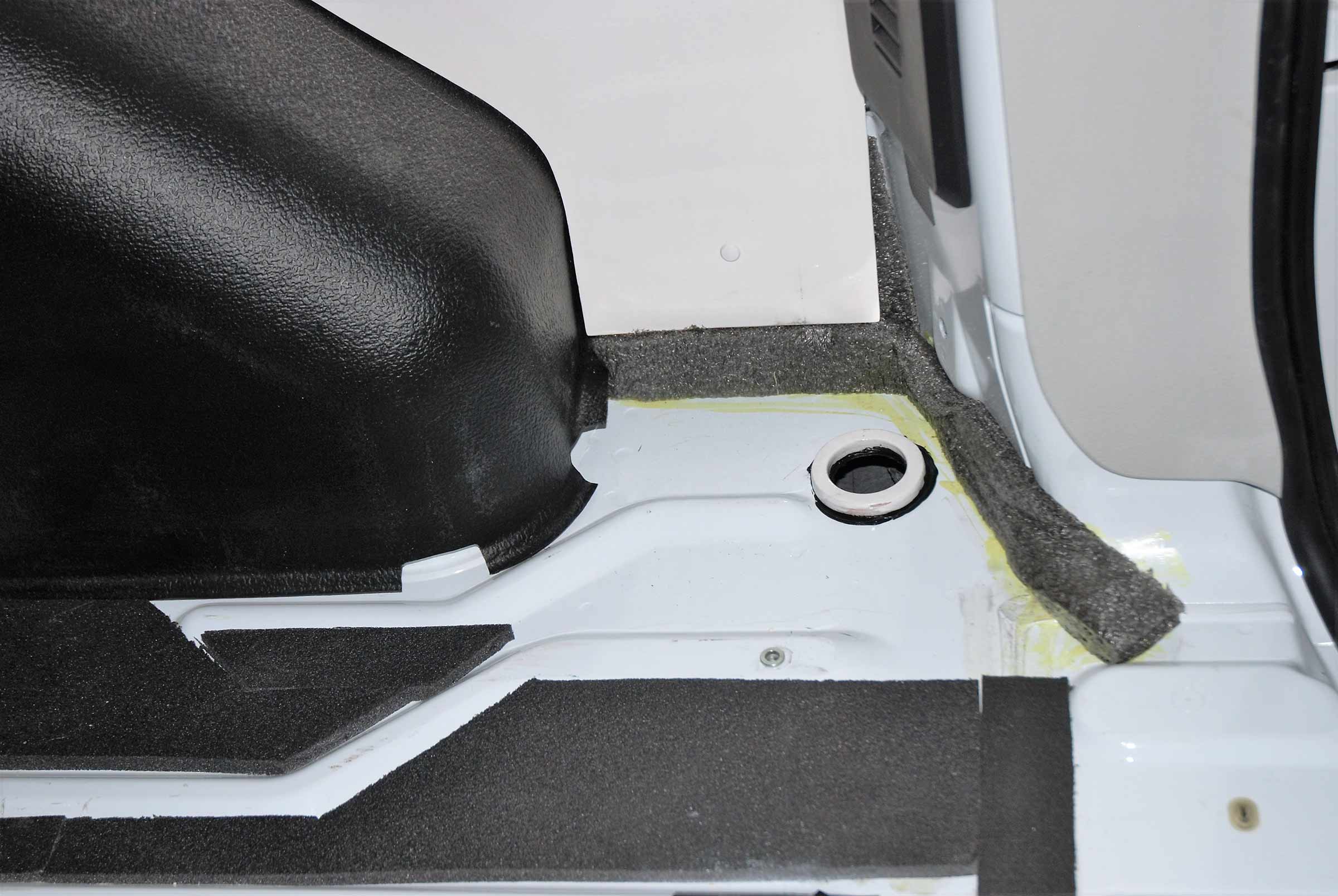

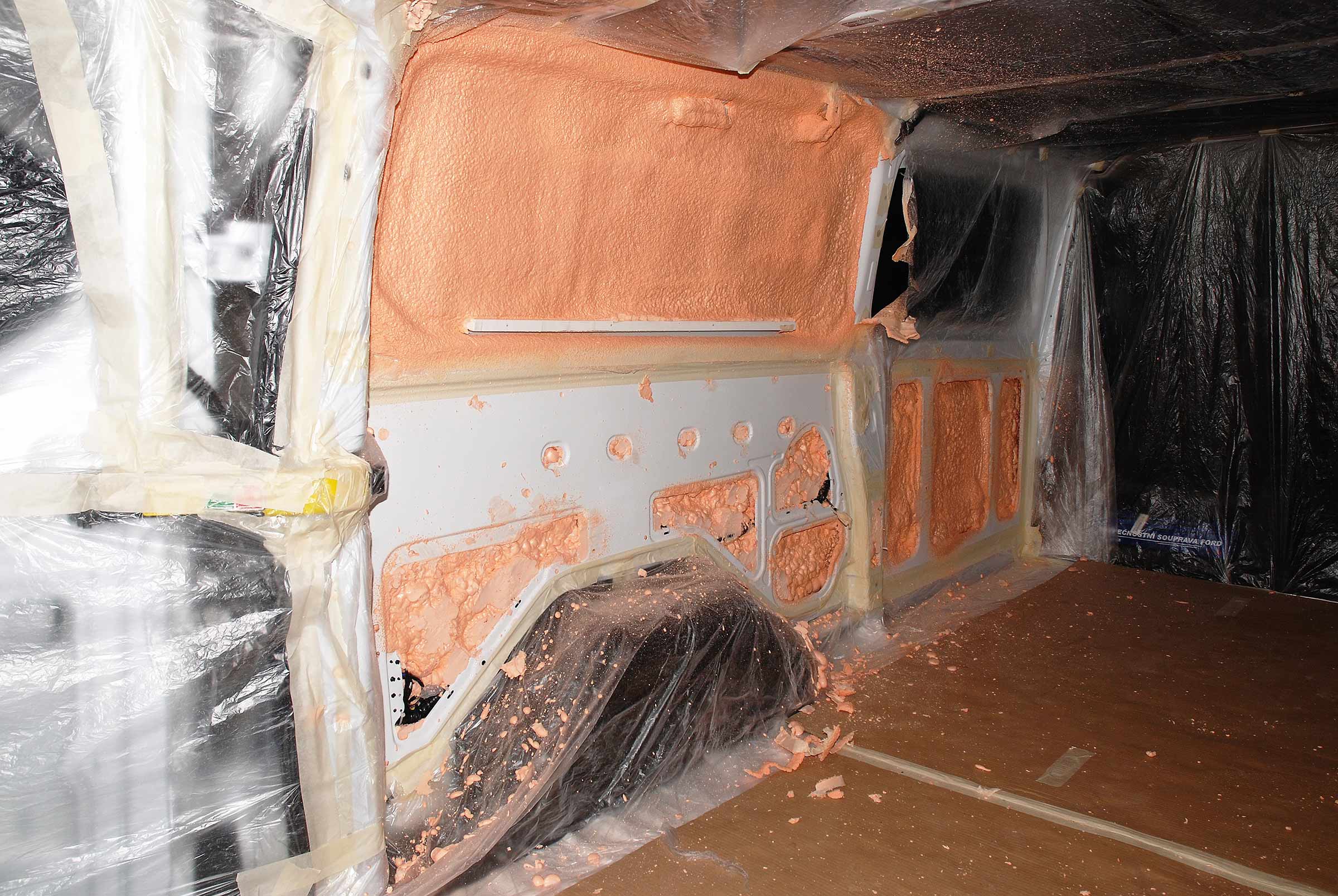

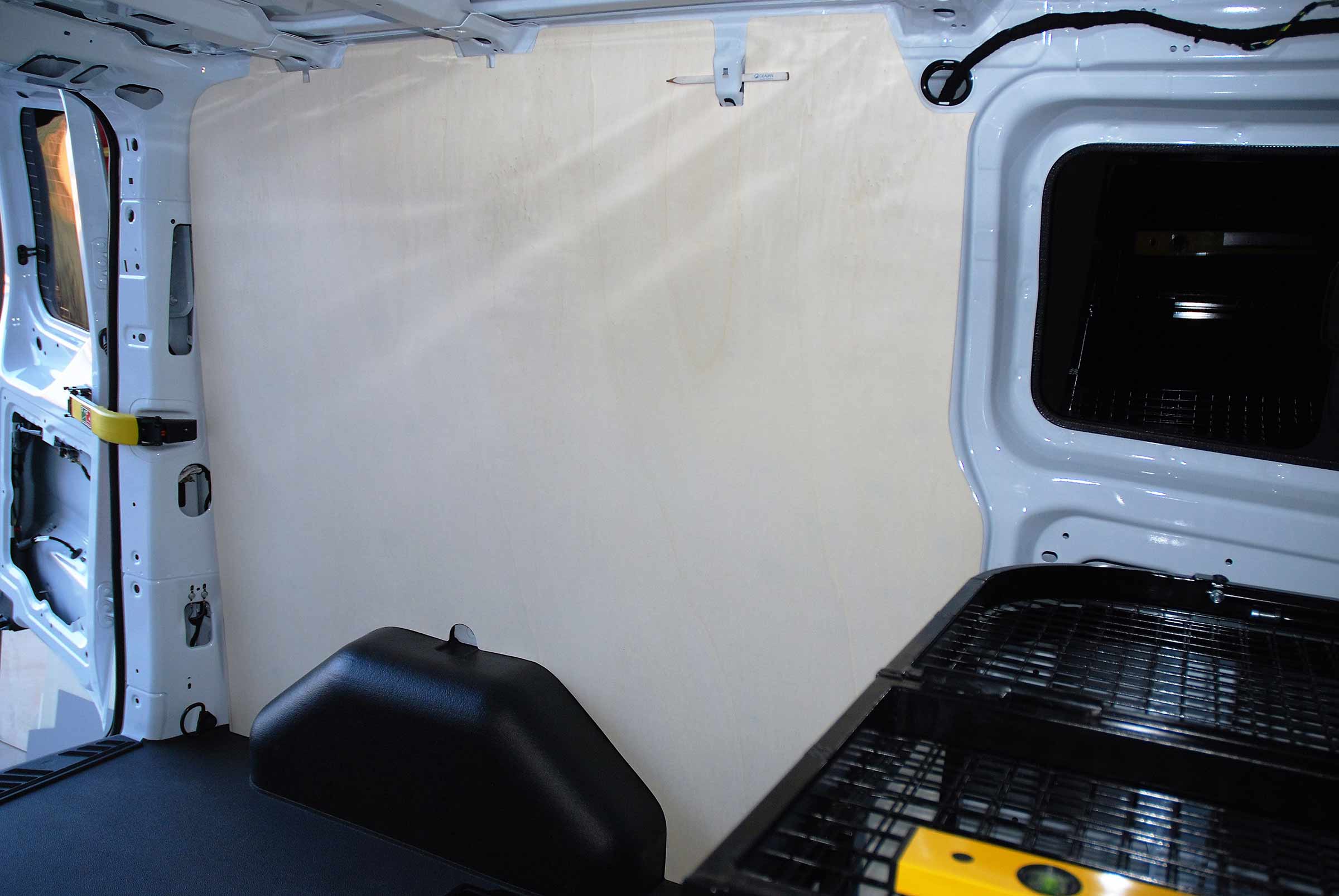

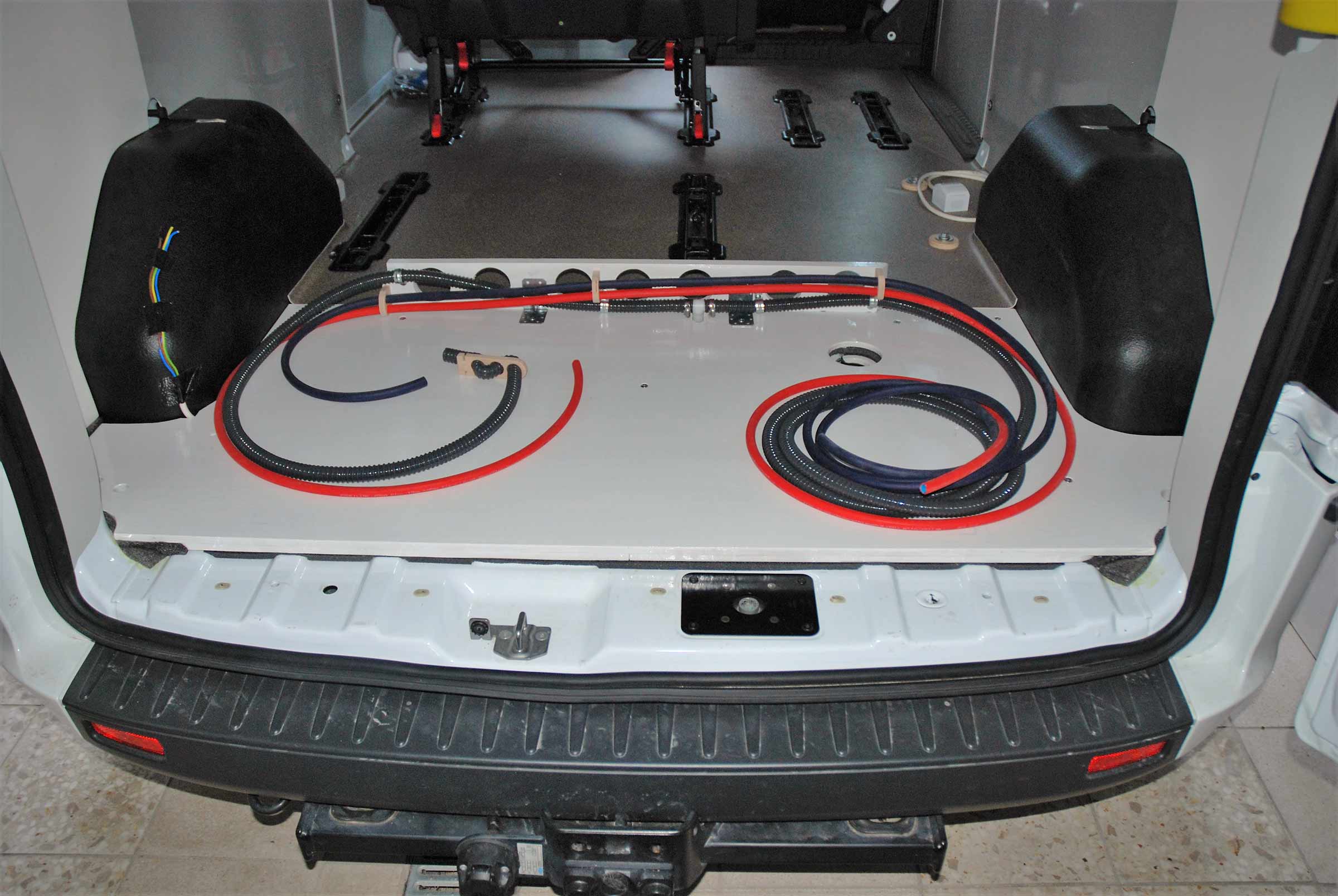

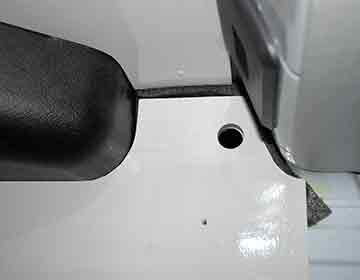

Boční pevné stěny vozu jsou vypěněny montážní pěnou (elektrik. Kabely byly vloženy do husích krků), stěna je obložena 3mm překližkou, oboustranně nalakovanou akrylátem. Stropní plech je vylepen pláty PP pěny MIRELON. Stropnice vozu zůstala originální, v toaletním prostoru byla nahrazena 3mm deskou ABS. Podlaha je izolována PP německou pěnou EXTREME. Na ní leží 8mm vodovzdorná překližka a tvrzené dekorační lino. Okraje desky jsou zalakovány, pod toaletním je kompletně lakovaná 12mm vodní překližka.

izolace-vozu_01izolace-vozu_02izolace-vozu_03izolace-vozu_04izolace-vozu_05izolace-vozu_06izolace-vozu_07izolace-vozu_08izolace-vozu_09izolace-vozu_10izolace-vozu_11izolace-vozu_12izolace-vozu_13izolace-vozu_14izolace-vozu_15izolace-vozu_16izolace-vozu_17izolace-vozu_18izolace-vozu_19izolace-vozu_20izolace-vozu_21izolace-vozu_22izolace-vozu_23izolace-vozu_24izolace-vozu_25izolace-vozu_26izolace-vozu_27izolace-vozu_28izolace-vozu_29izolace-vozu_30

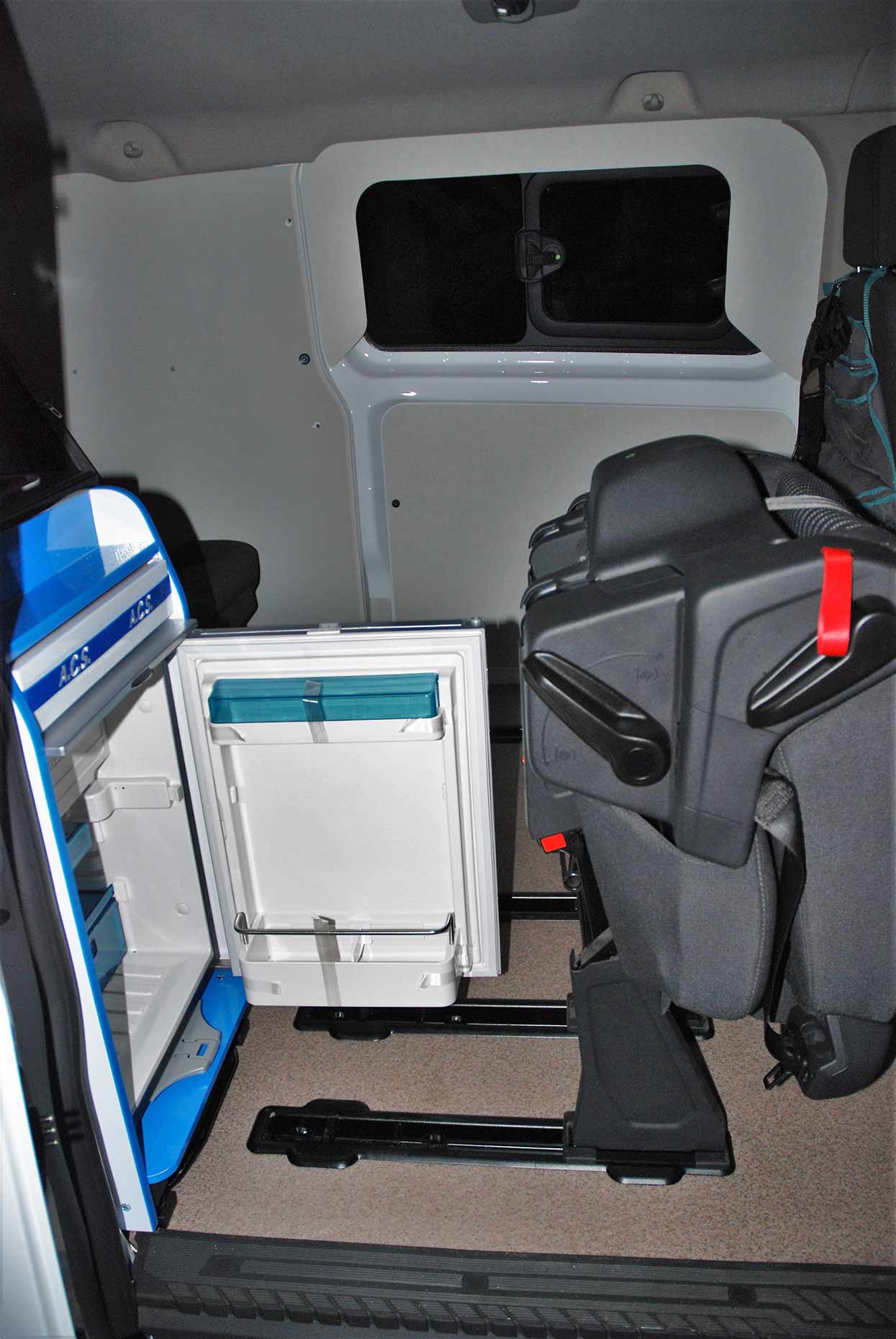

Sestava sedadel

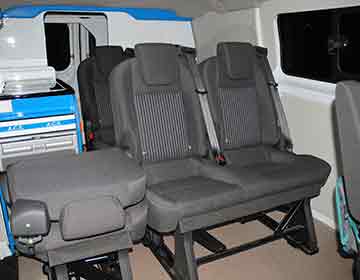

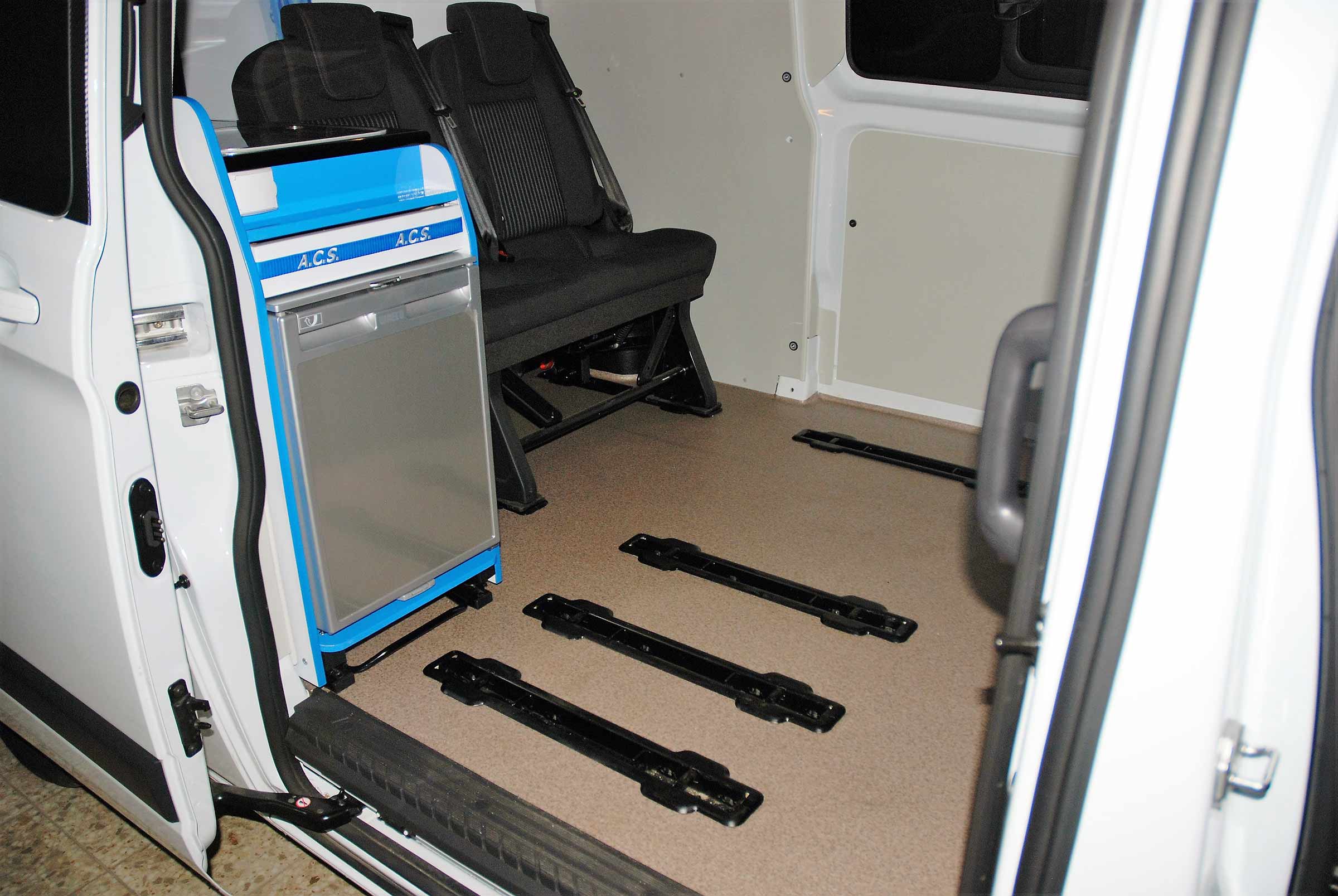

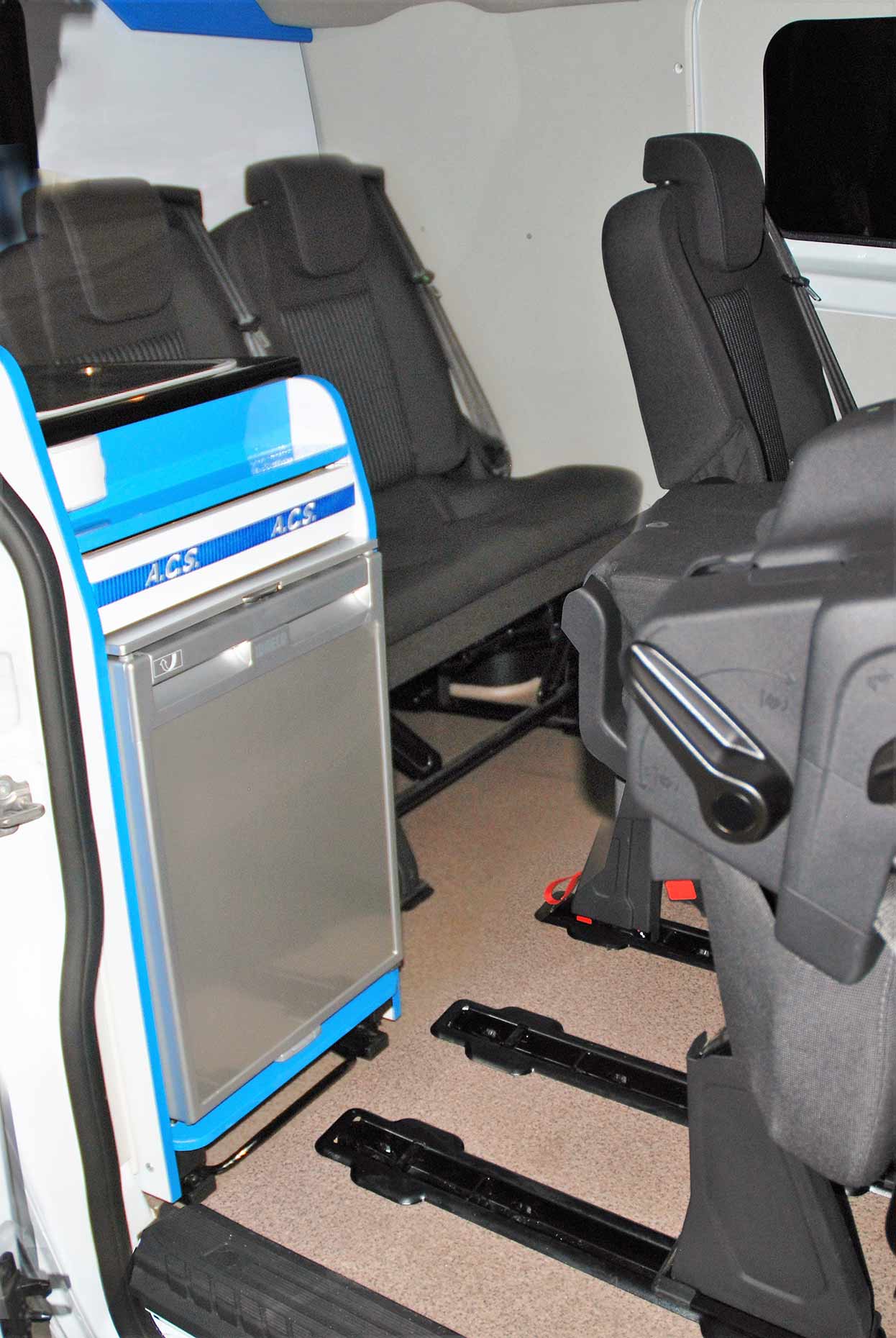

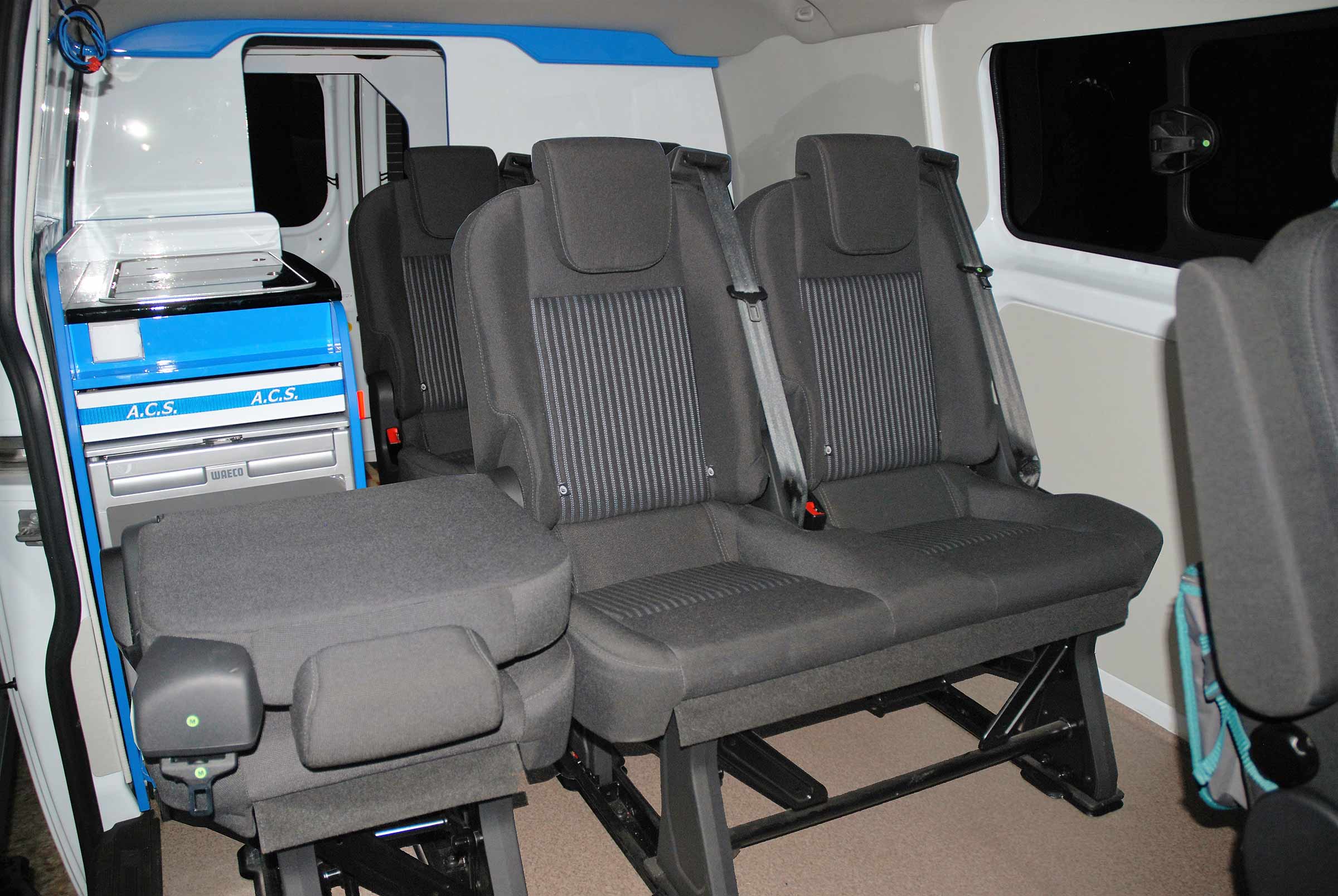

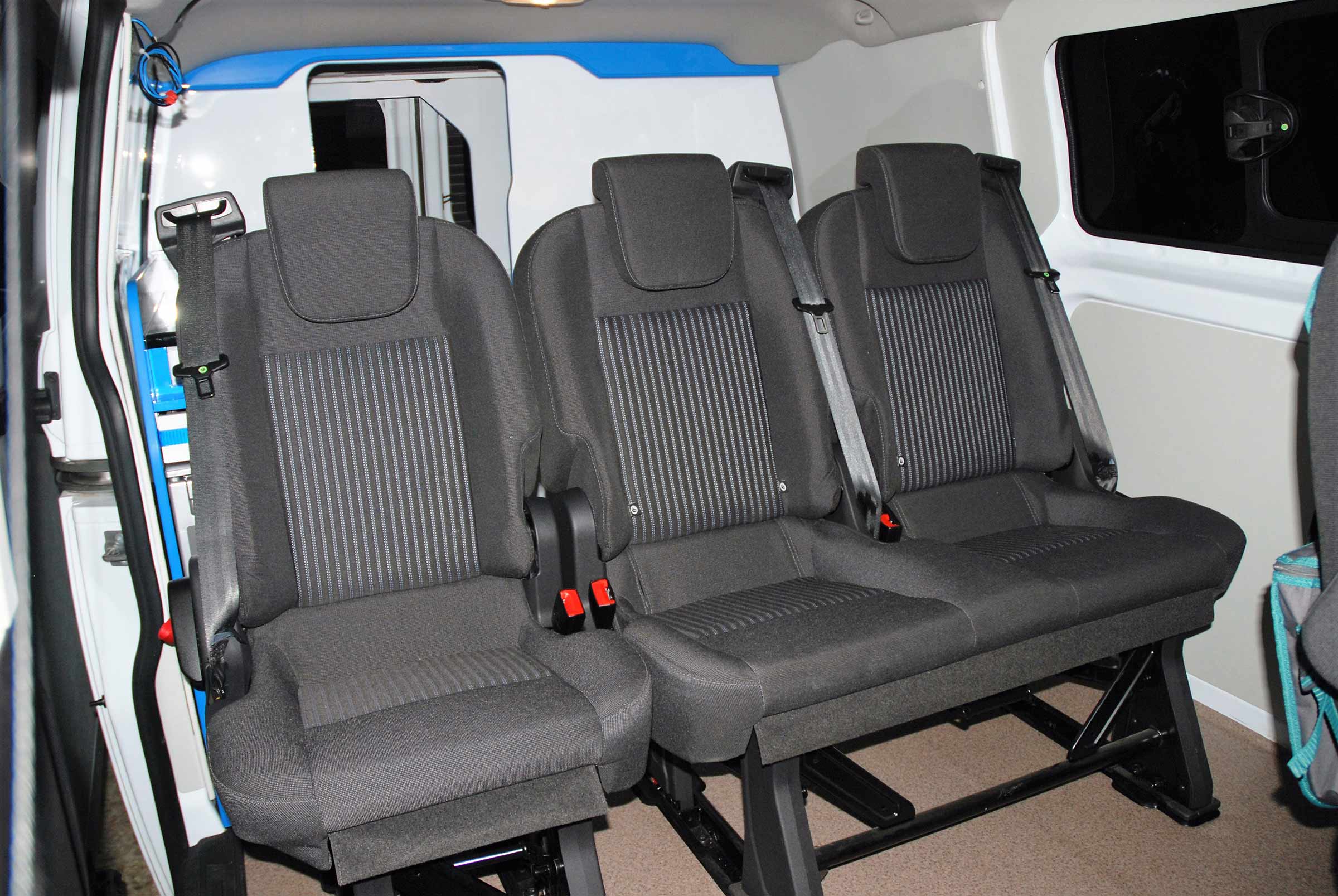

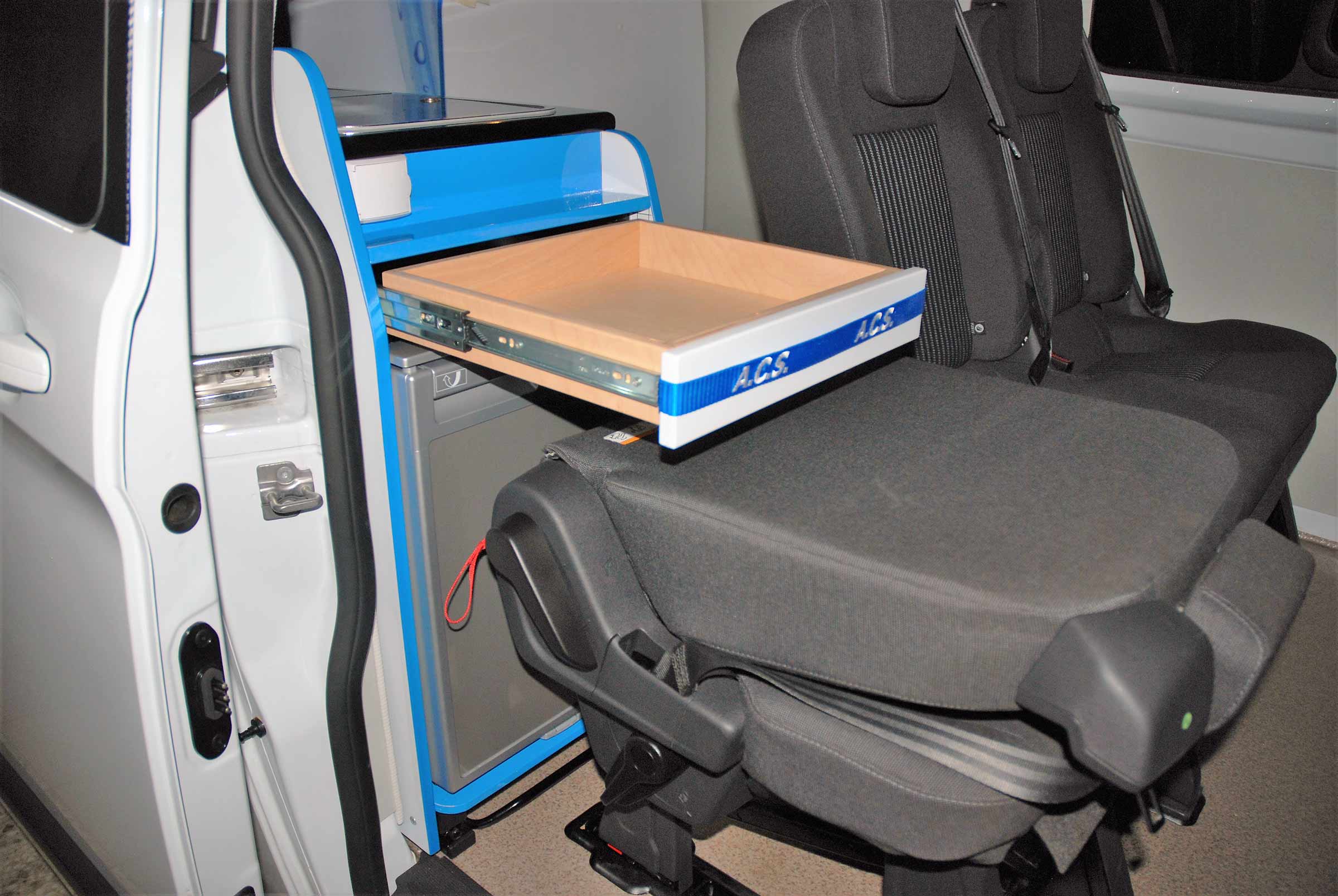

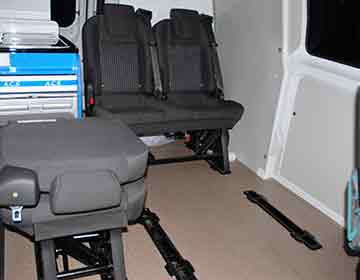

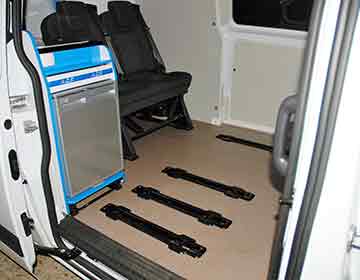

Sedadla jsou původní a v originálním postavení od výrobce. U tohoto vozu je počet míst k sezení 1+6. Ve 3. řadě došlo k nahrazení pravého jedno-sedadla, kuchyňským blokem. Sedadla 2. a 3. řady mají sklápěcí opěradla a jsou lehce vyjmutelná z vozu. Na jejich místo je možno, do původního podlahového uložení, namontovat vysouvací postel. Během jízdy se na posteli nesmí sedět, proto se sníží počet přepravovaných osob na 1+2.

sestava-sedadel_01sestava-sedadel_02sestava-sedadel_03sestava-sedadel_04sestava-sedadel_05sestava-sedadel_06sestava-sedadel_07sestava-sedadel_08sestava-sedadel_09sestava-sedadel_10

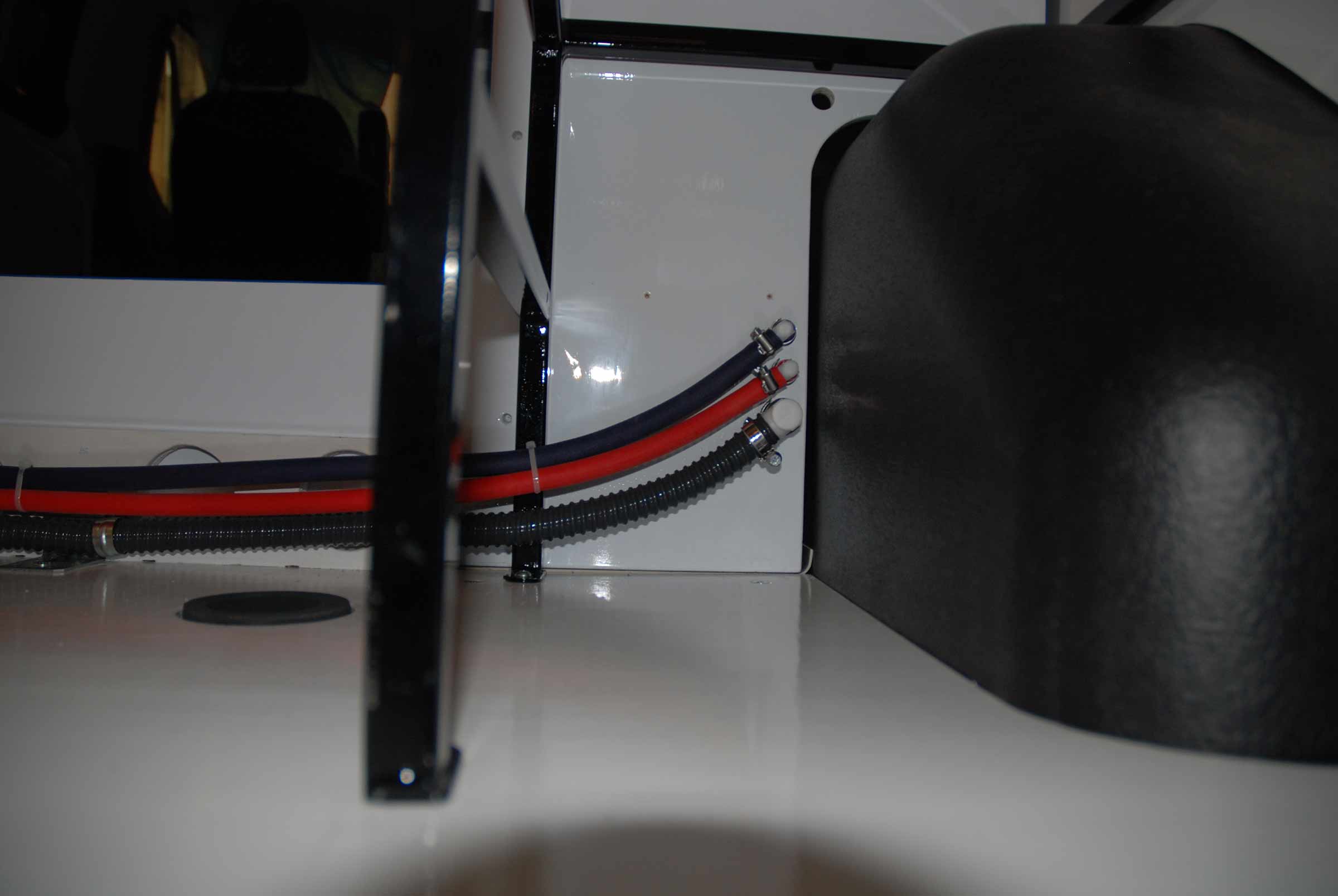

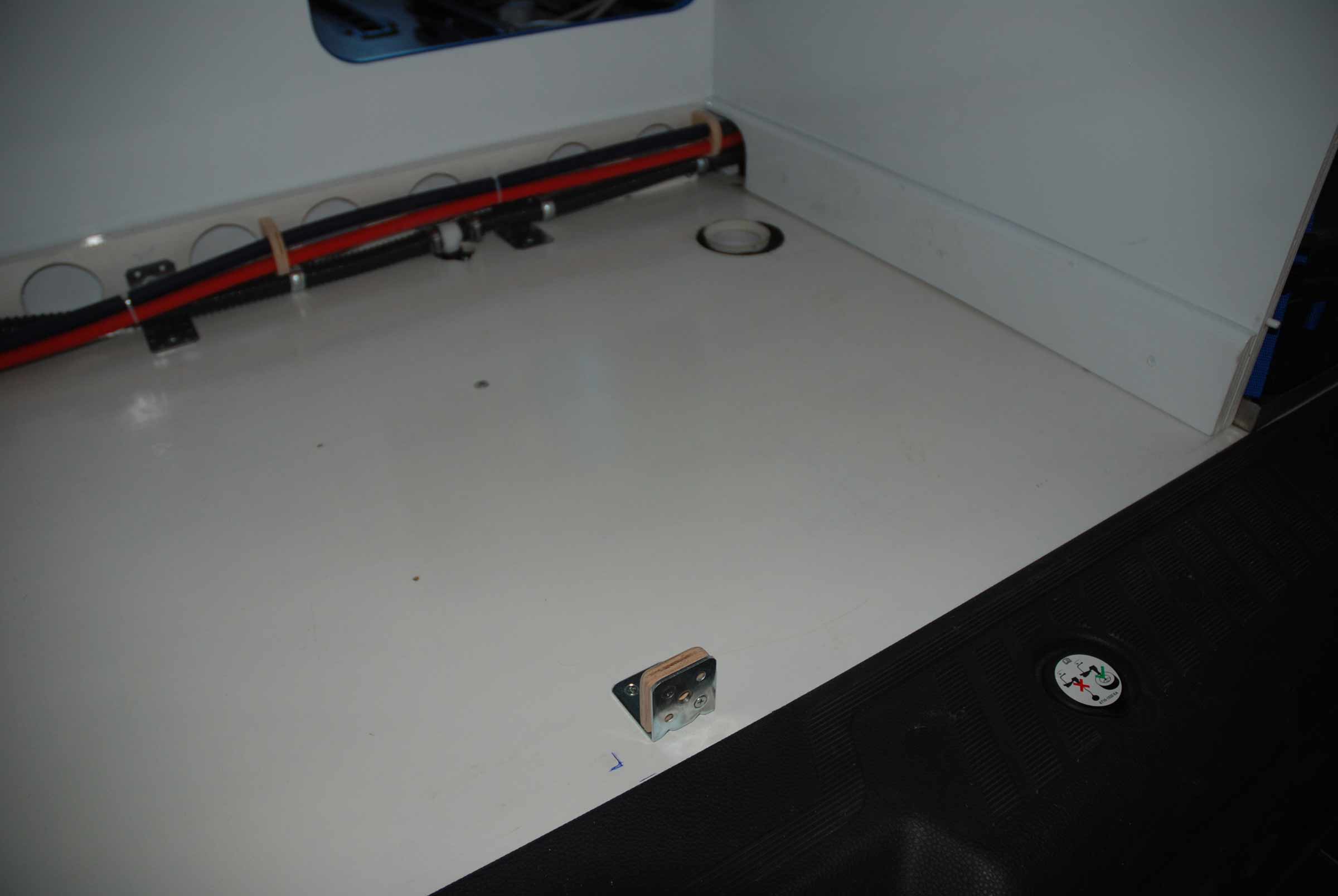

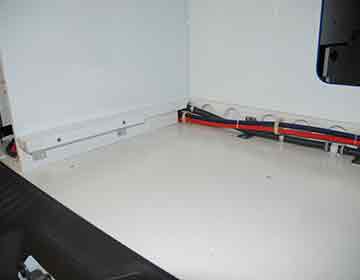

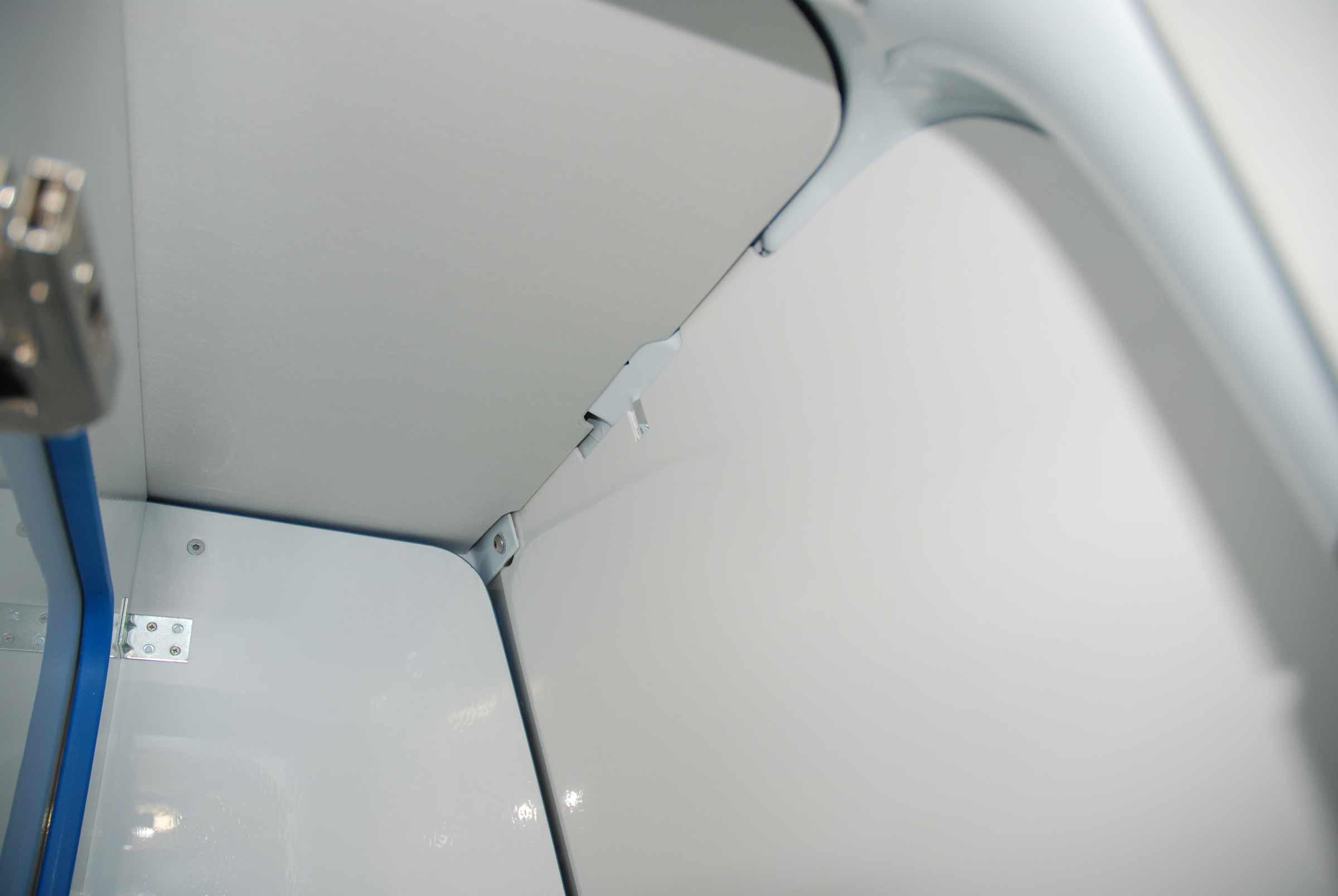

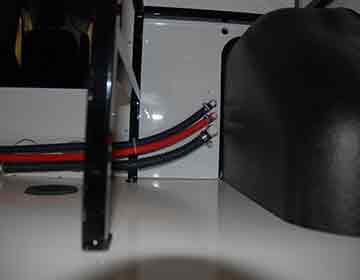

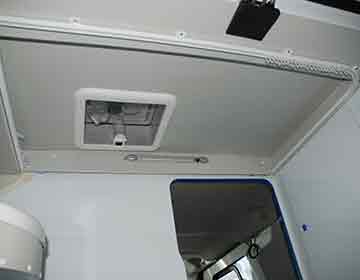

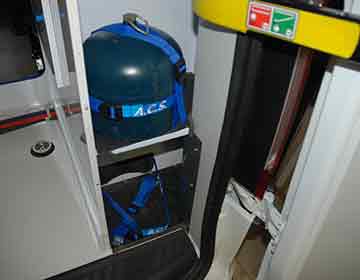

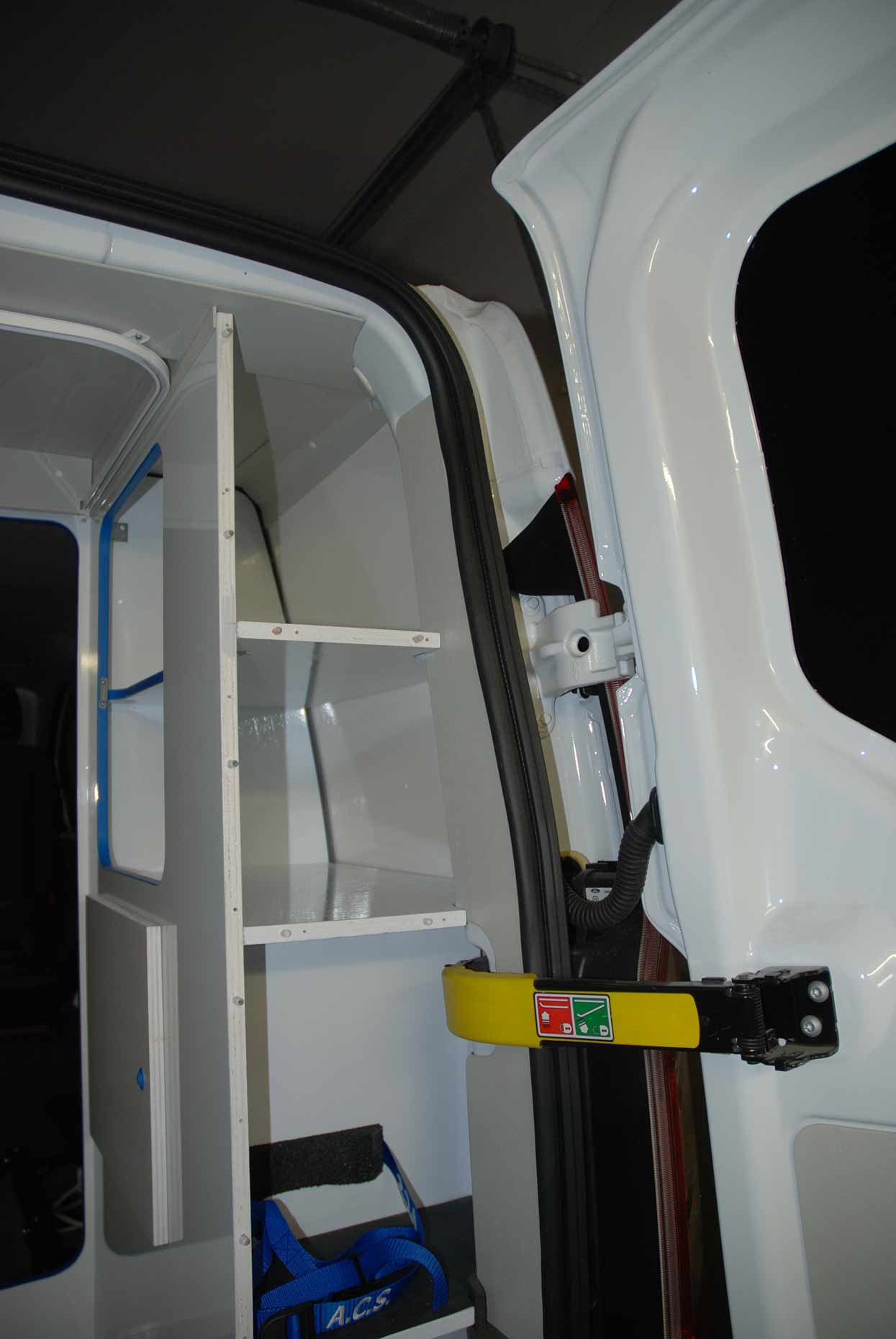

Toaletní kout

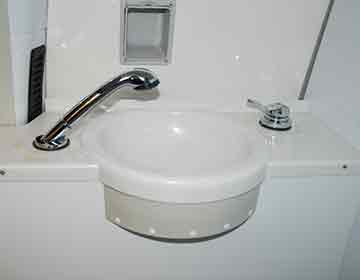

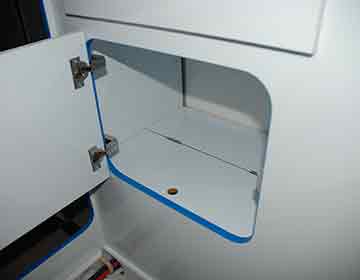

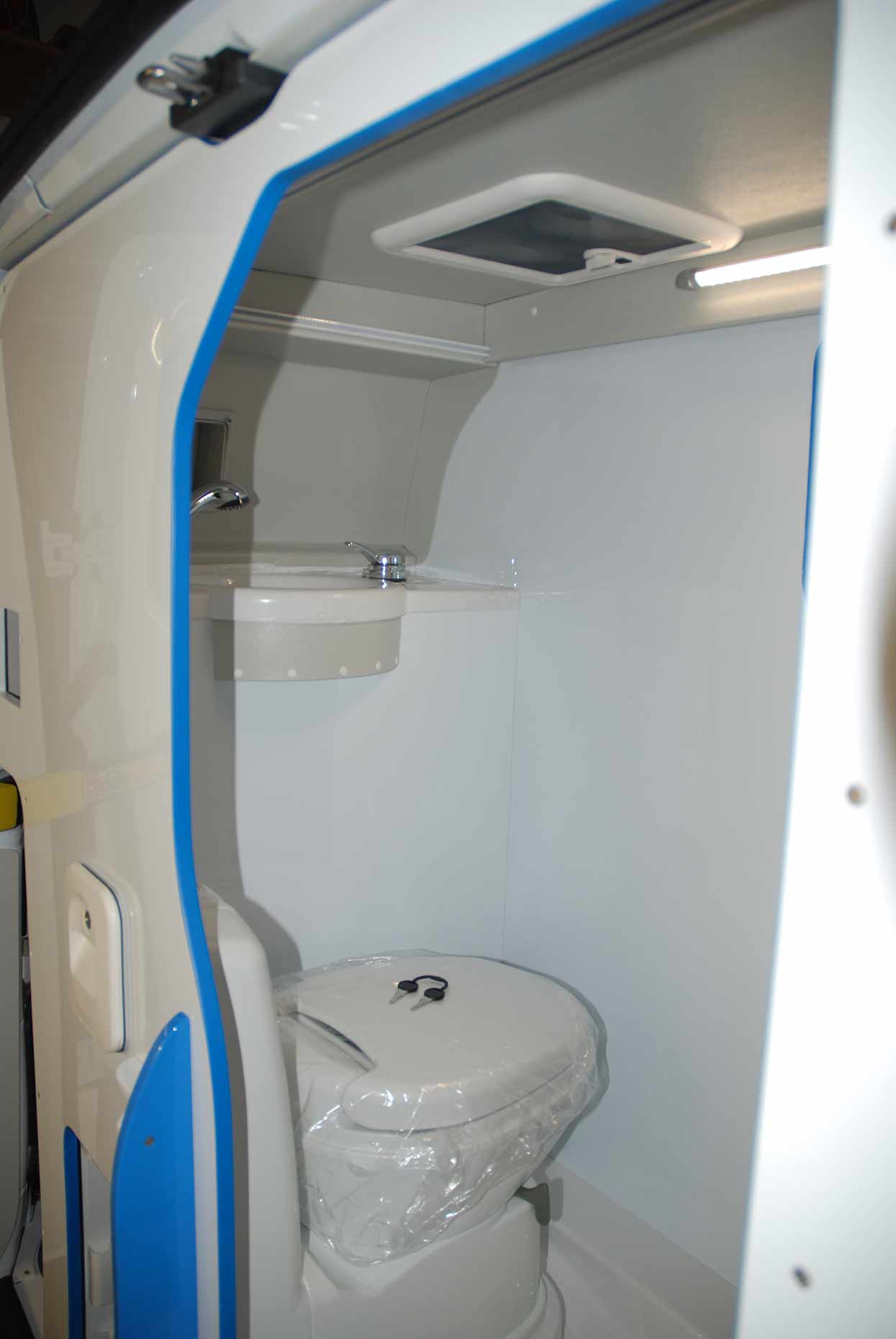

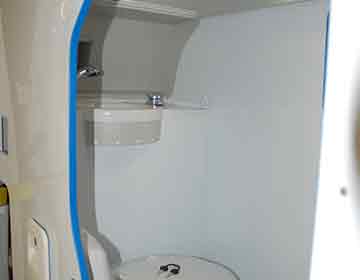

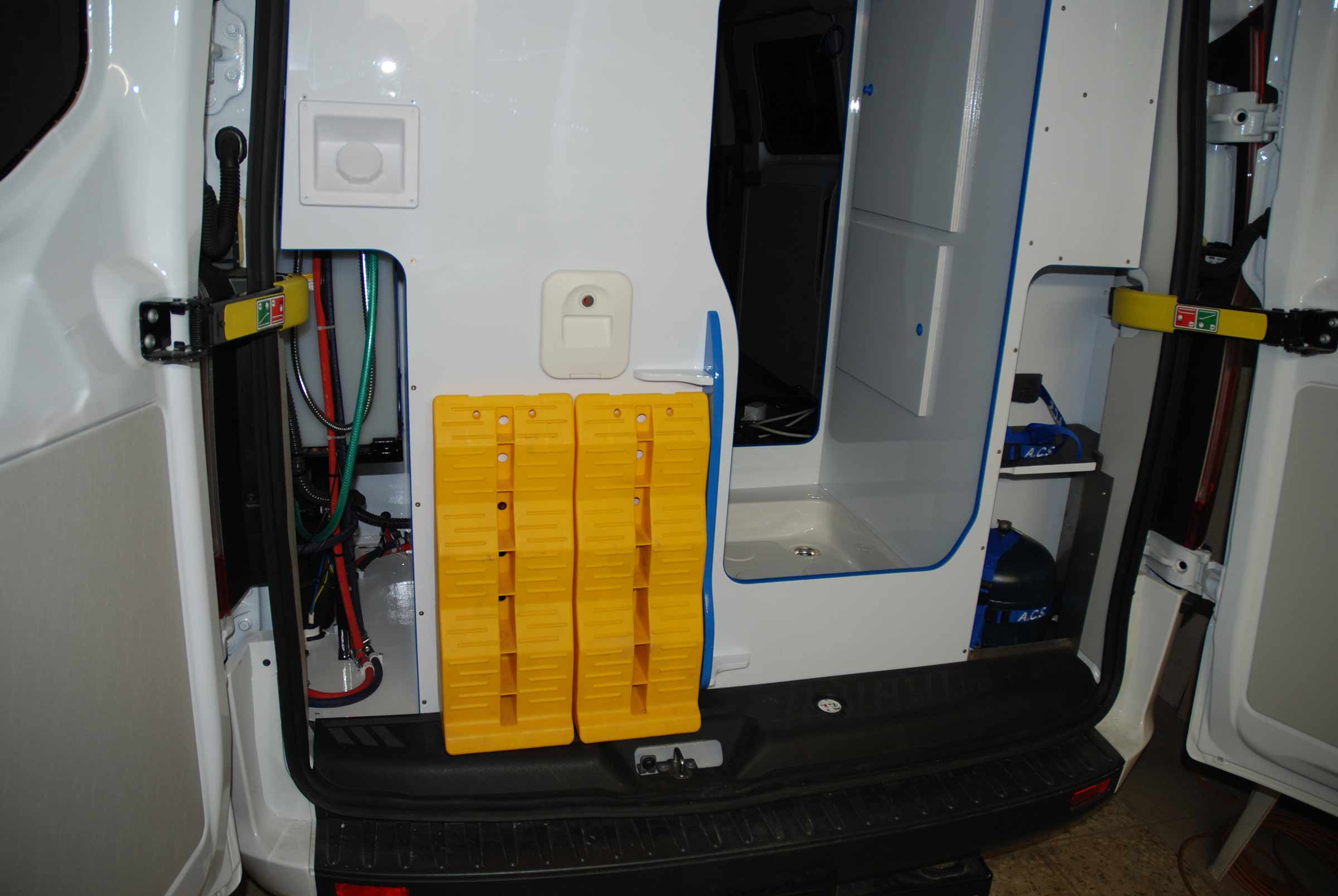

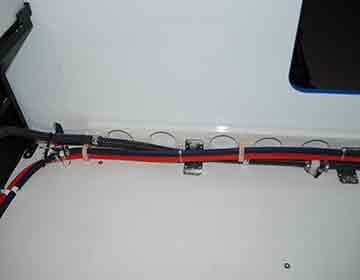

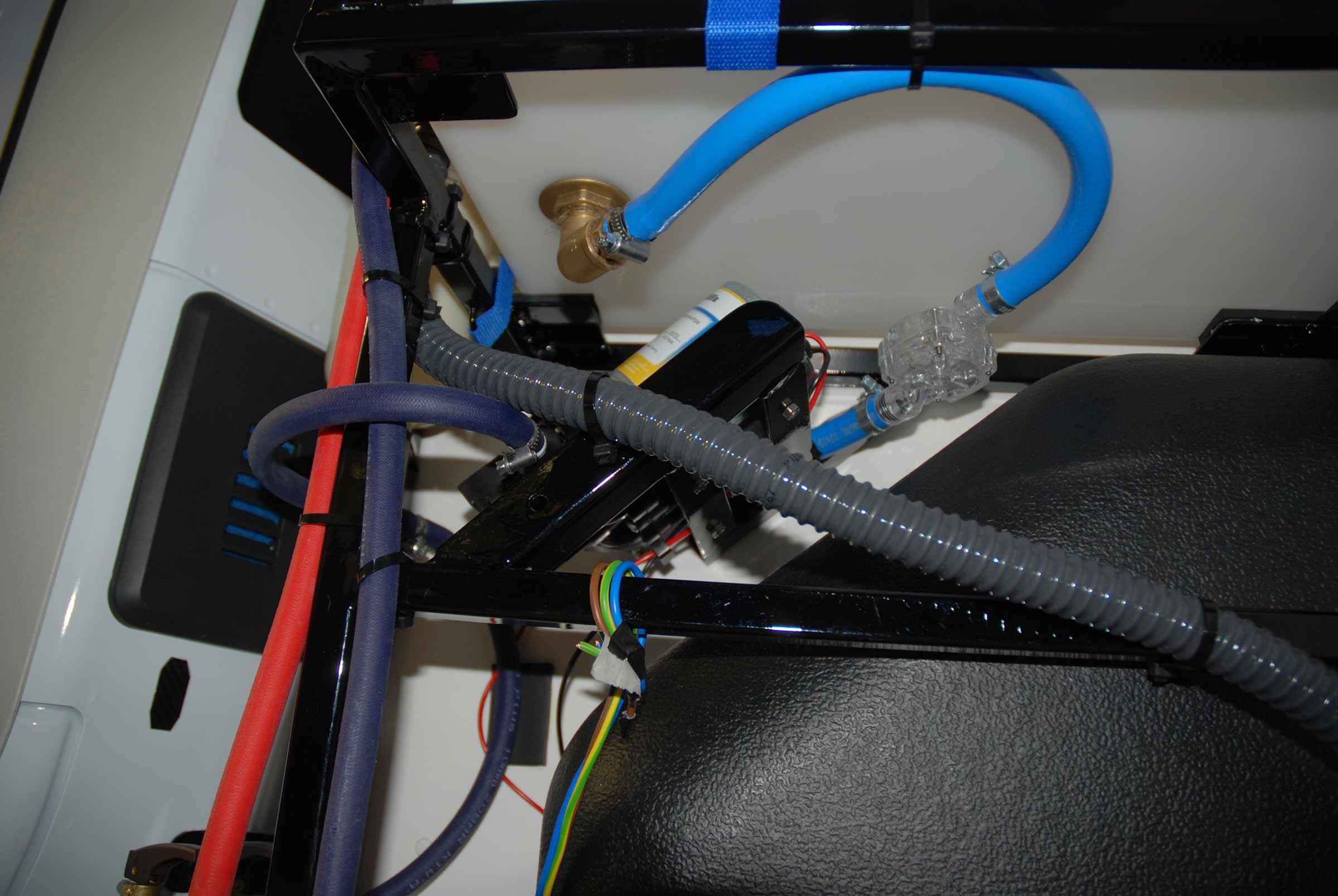

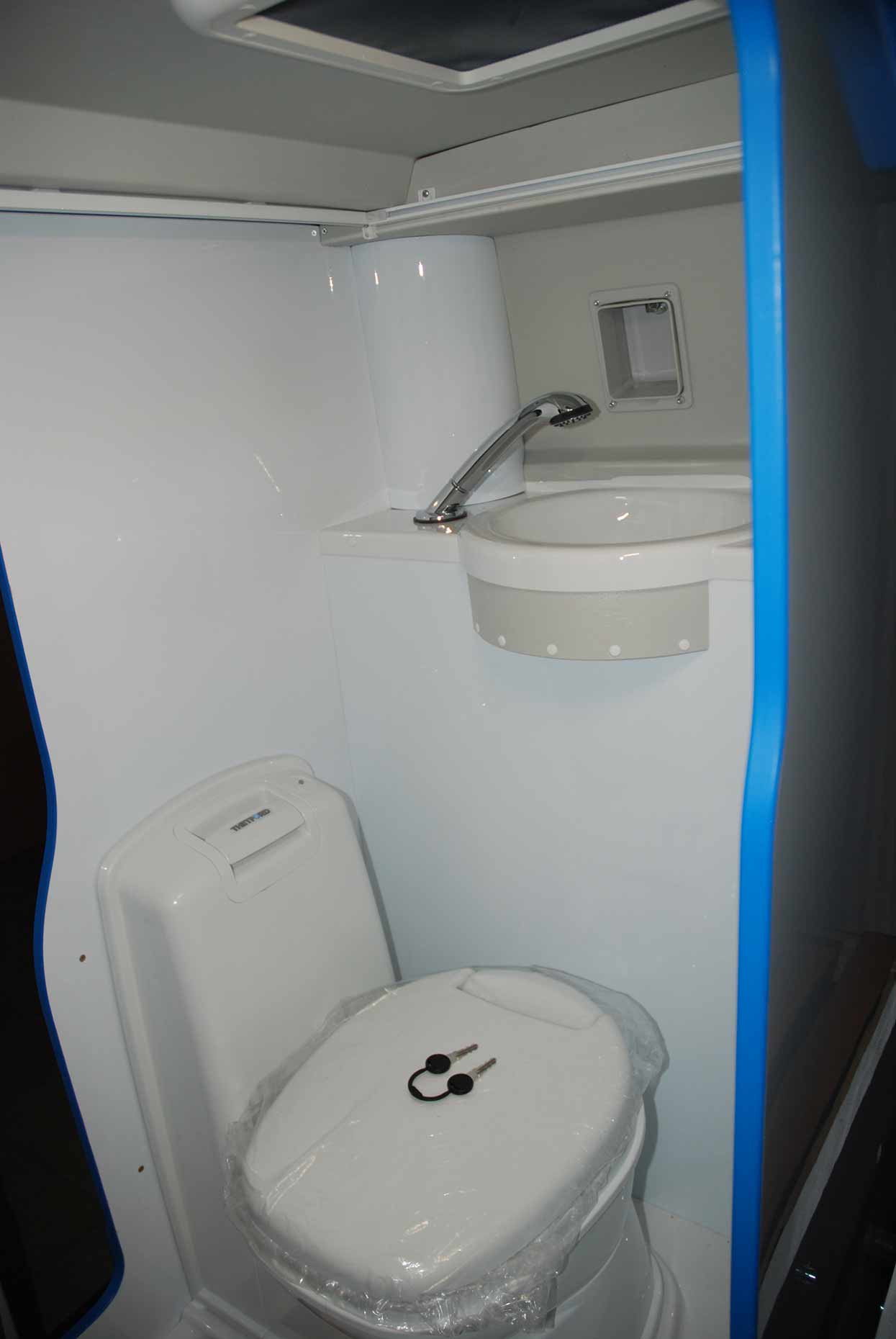

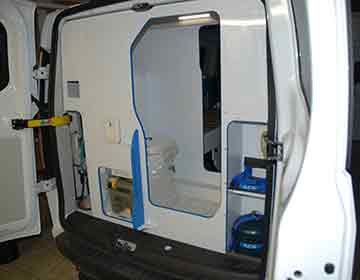

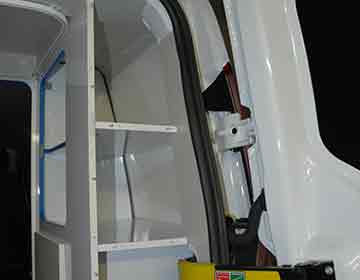

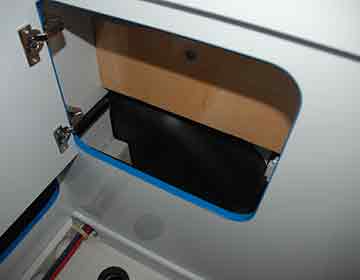

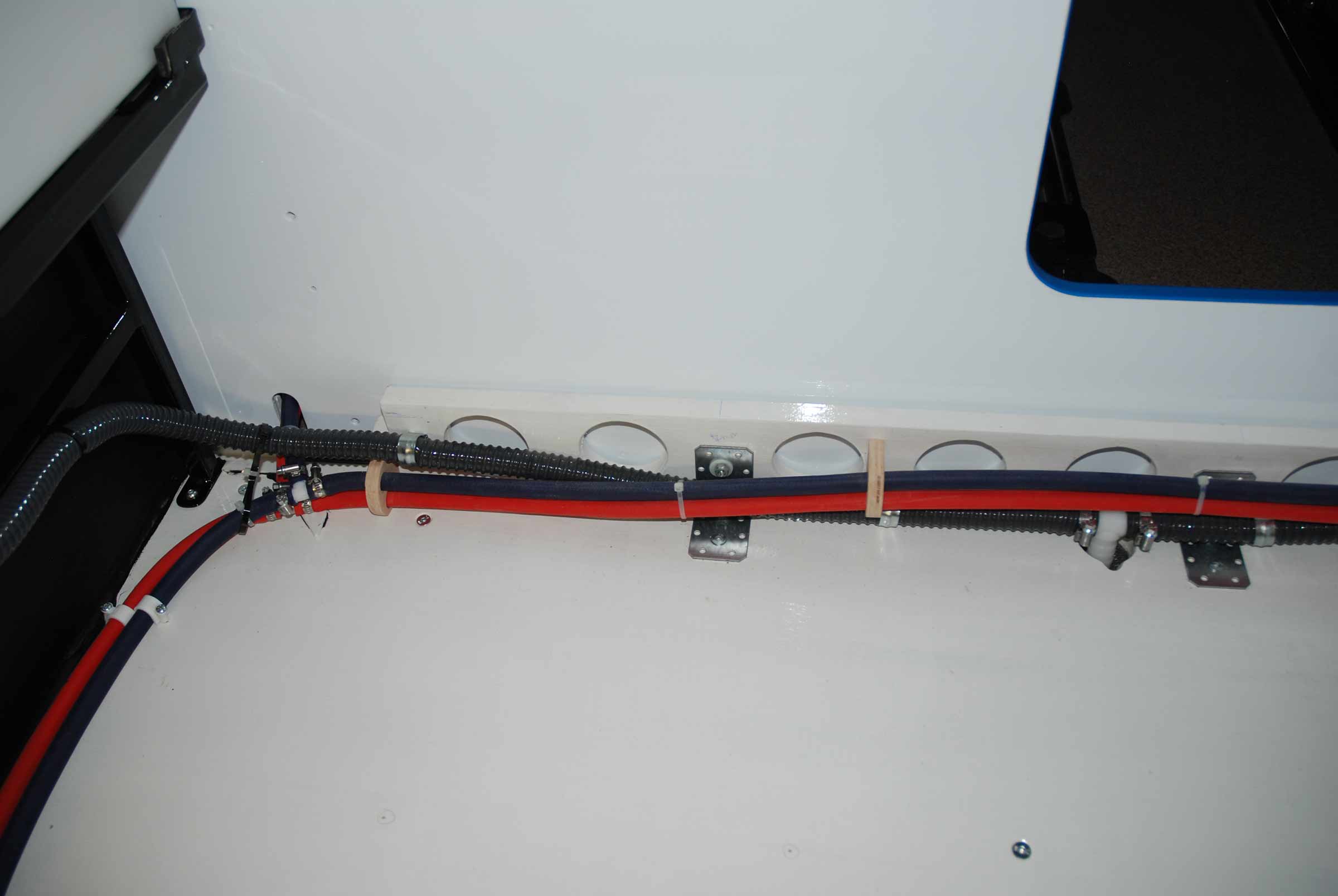

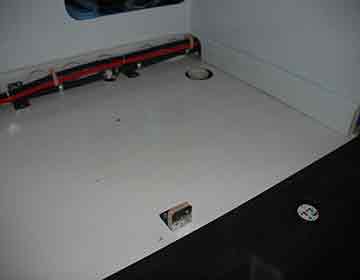

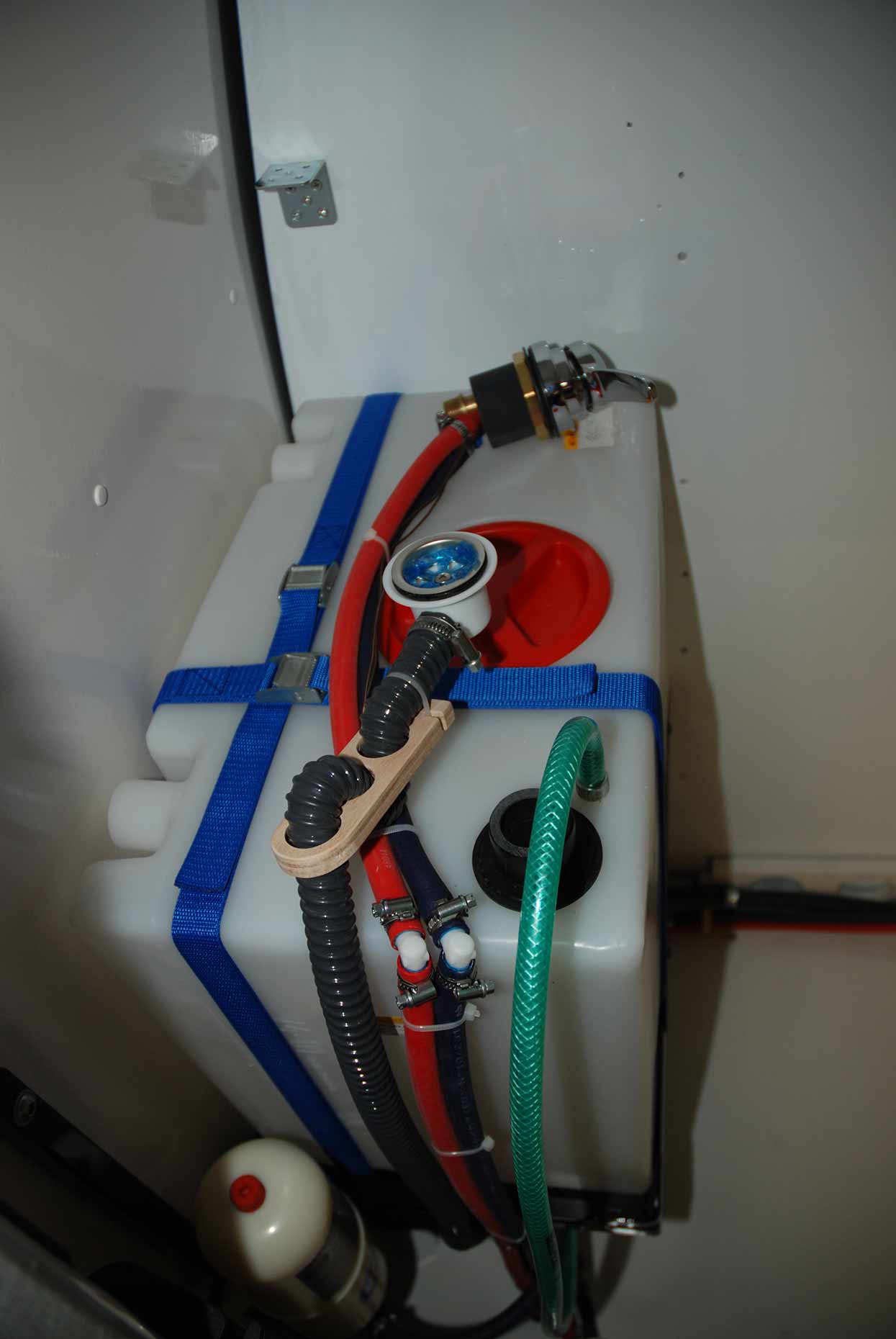

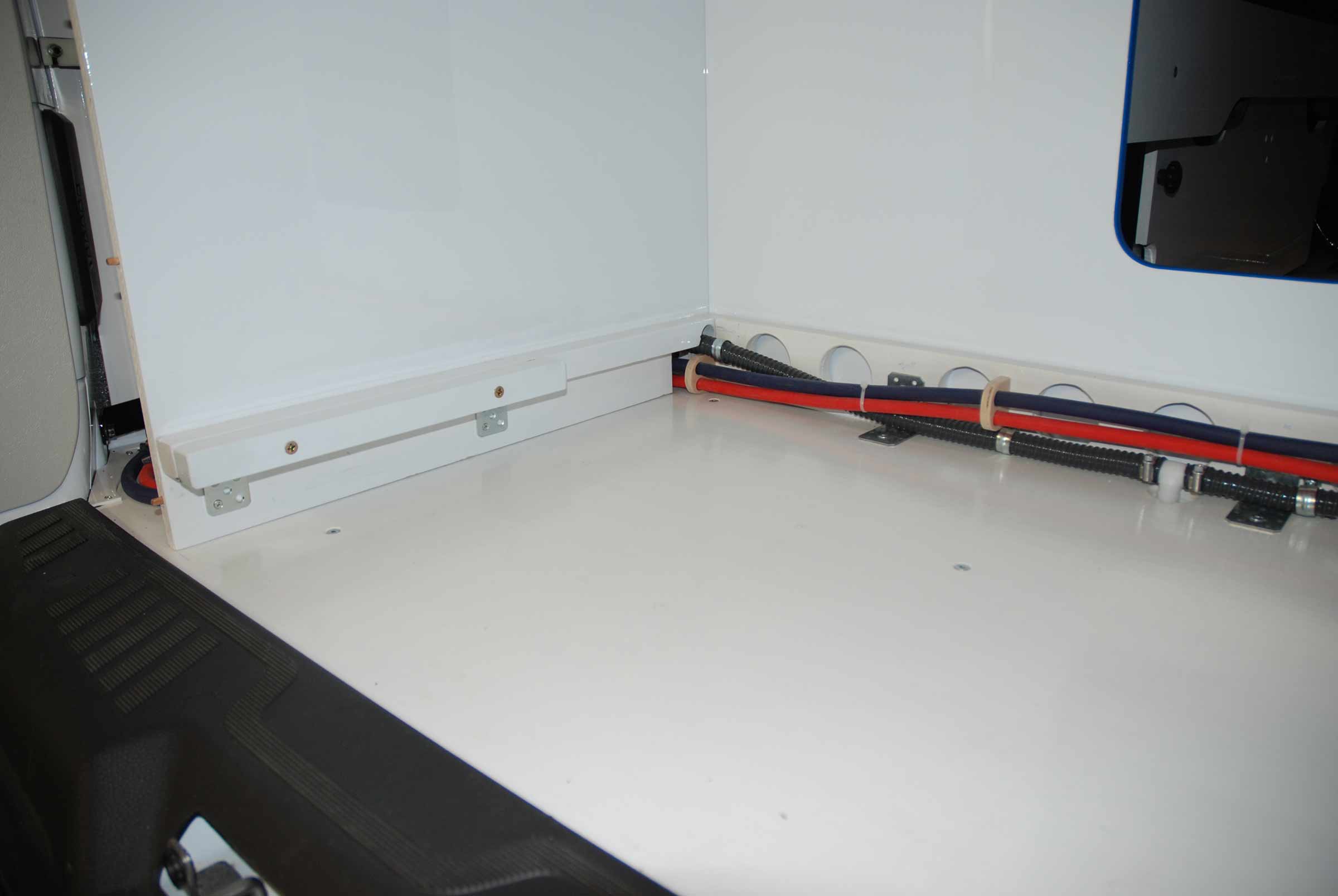

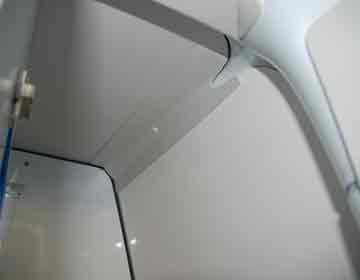

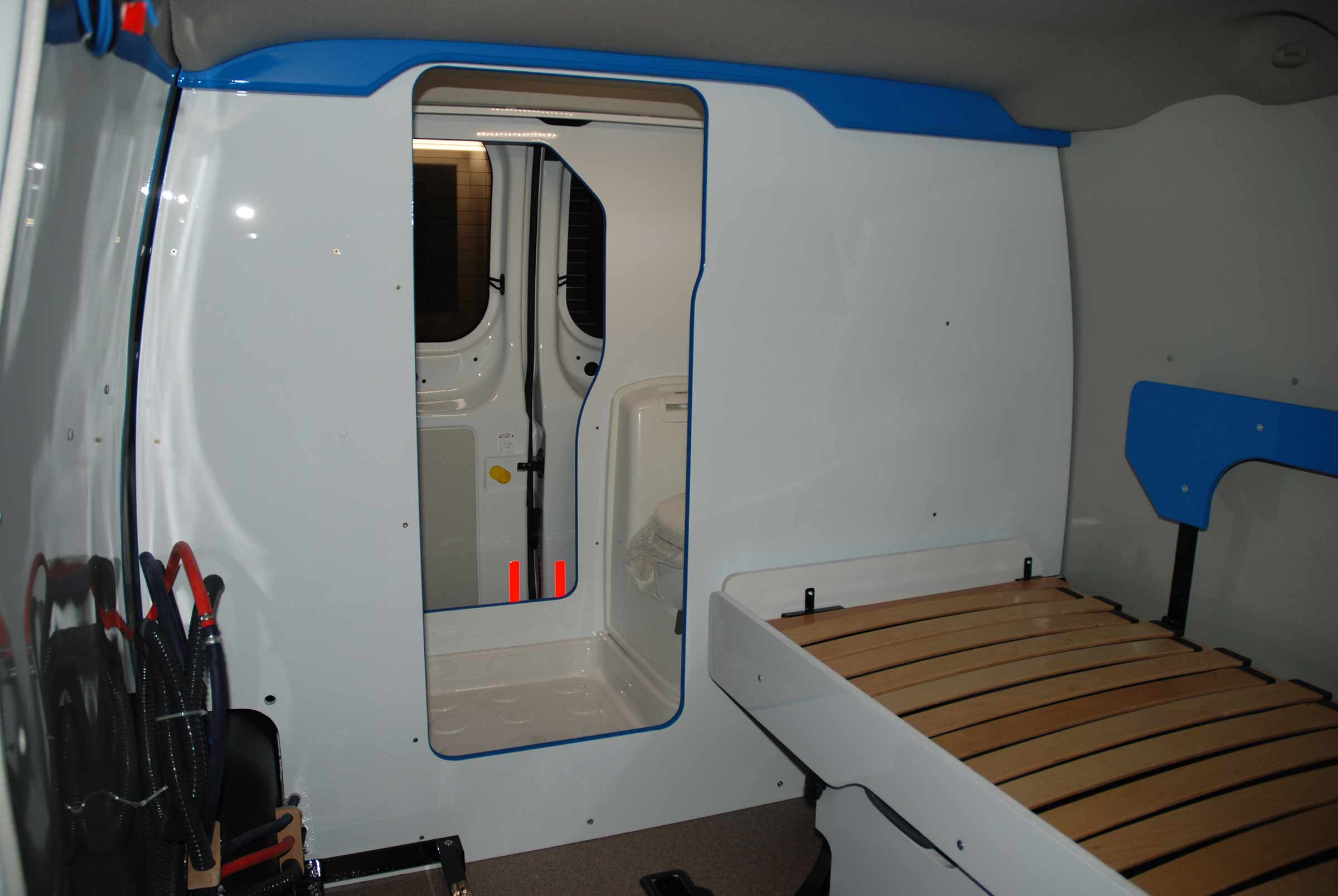

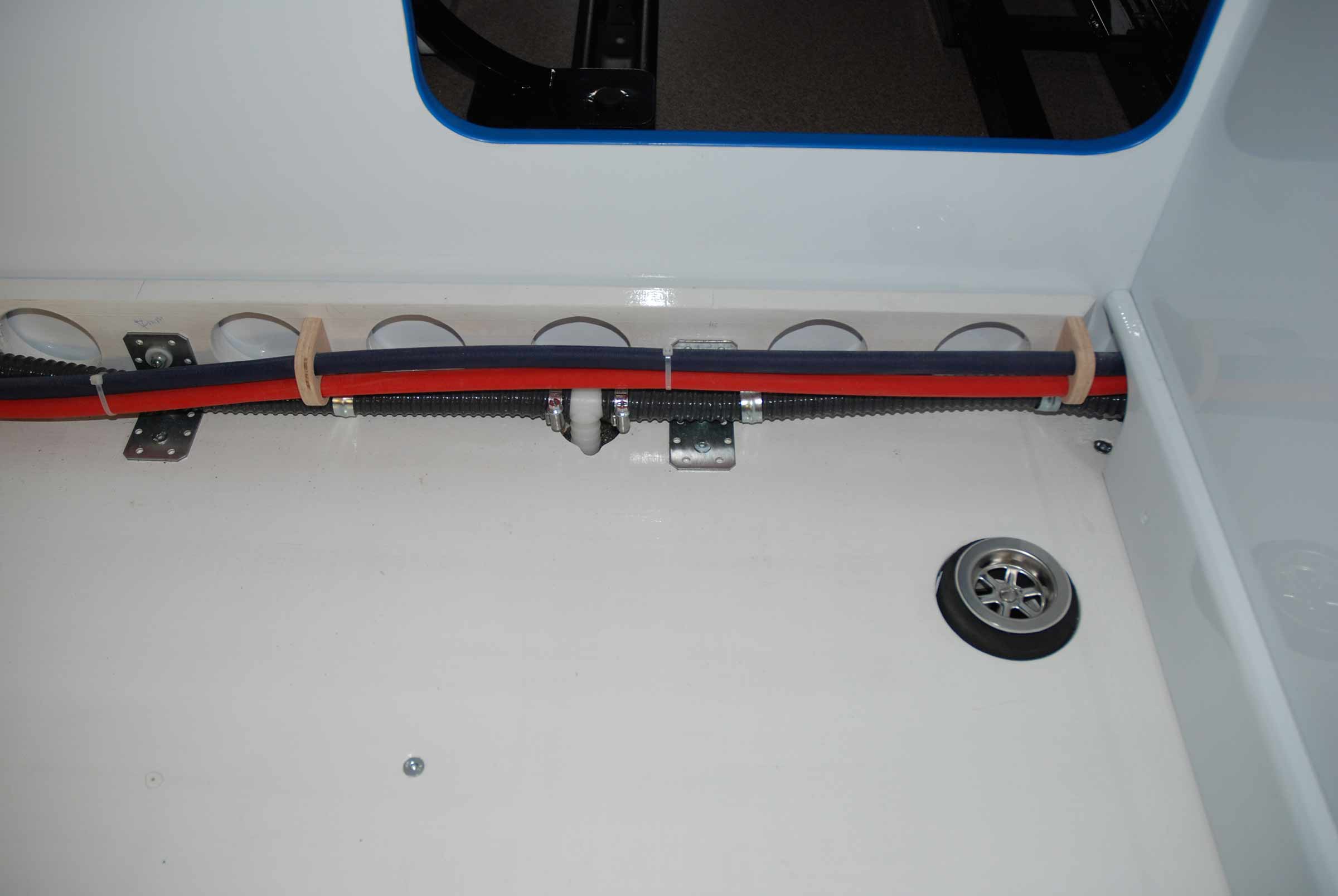

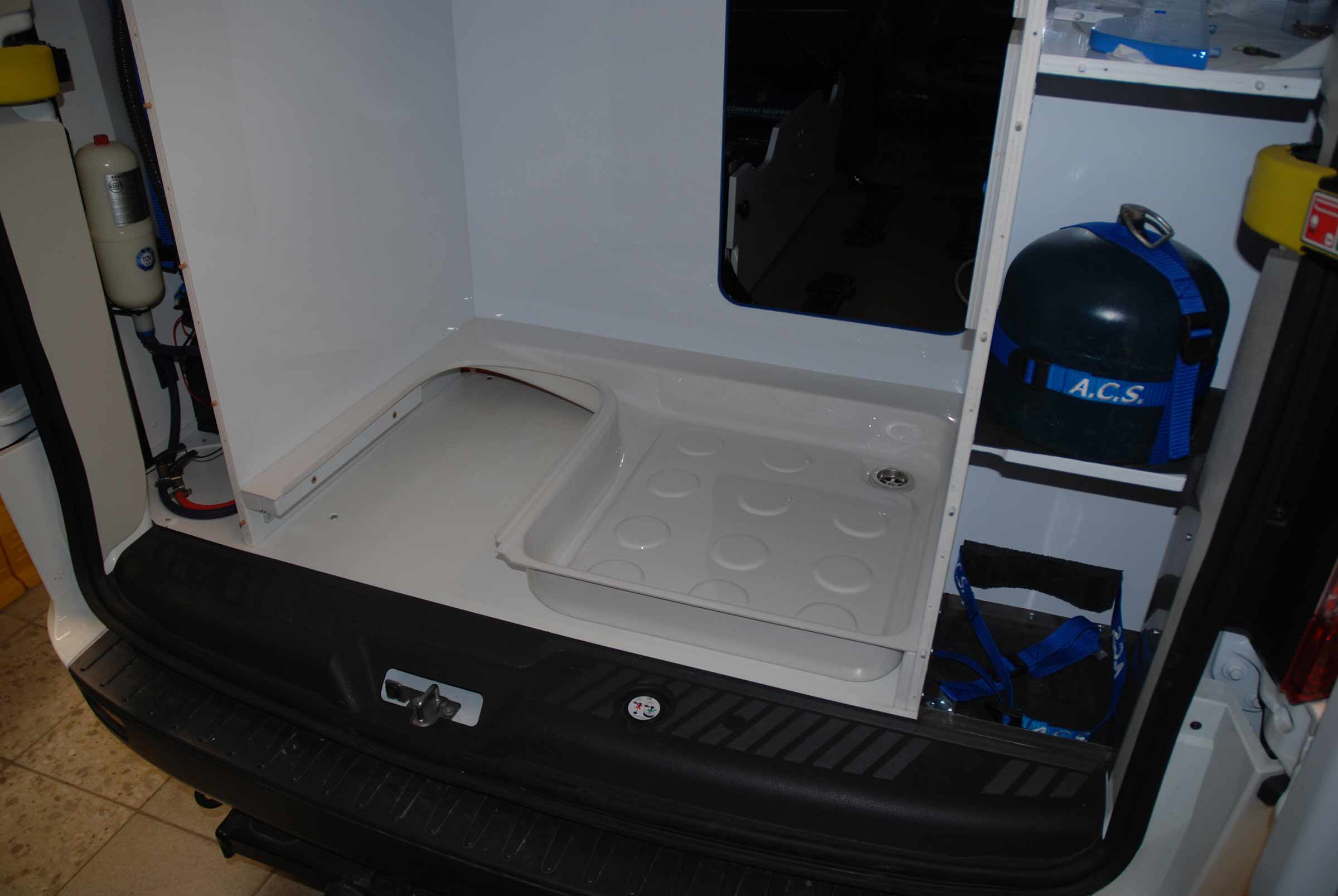

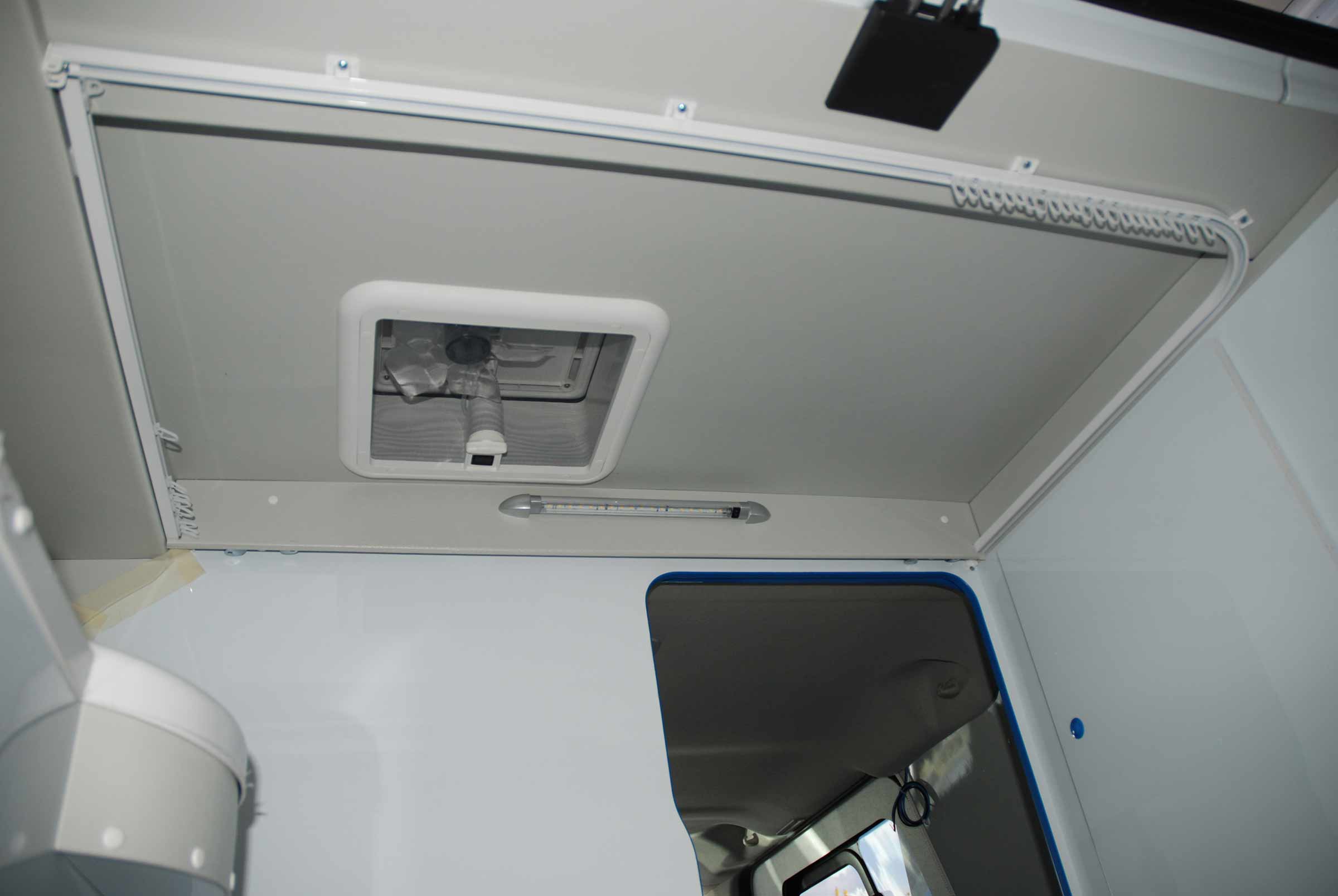

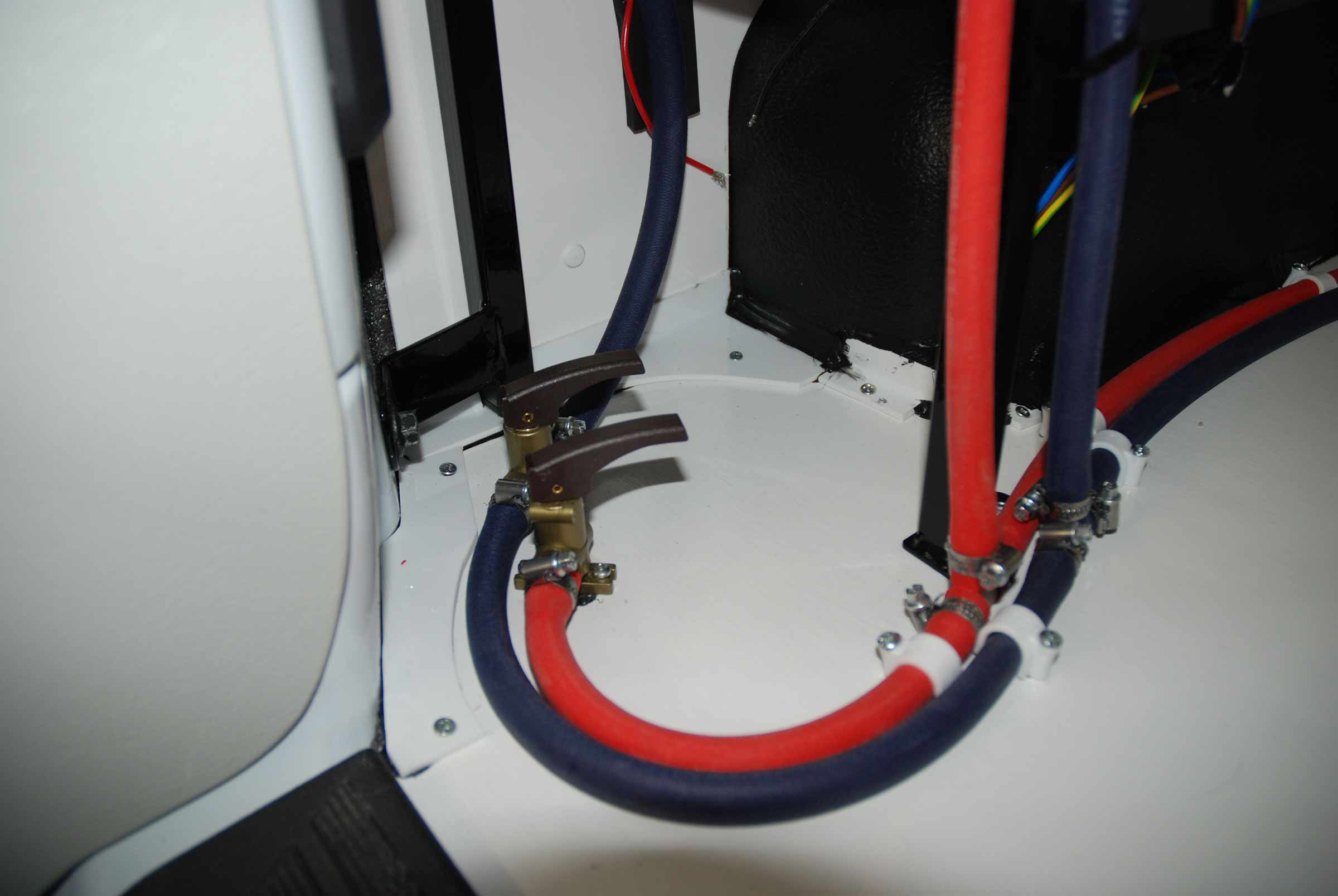

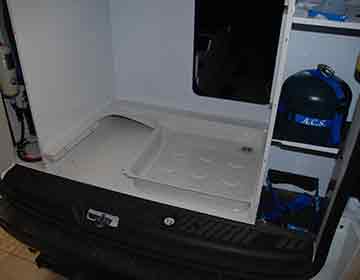

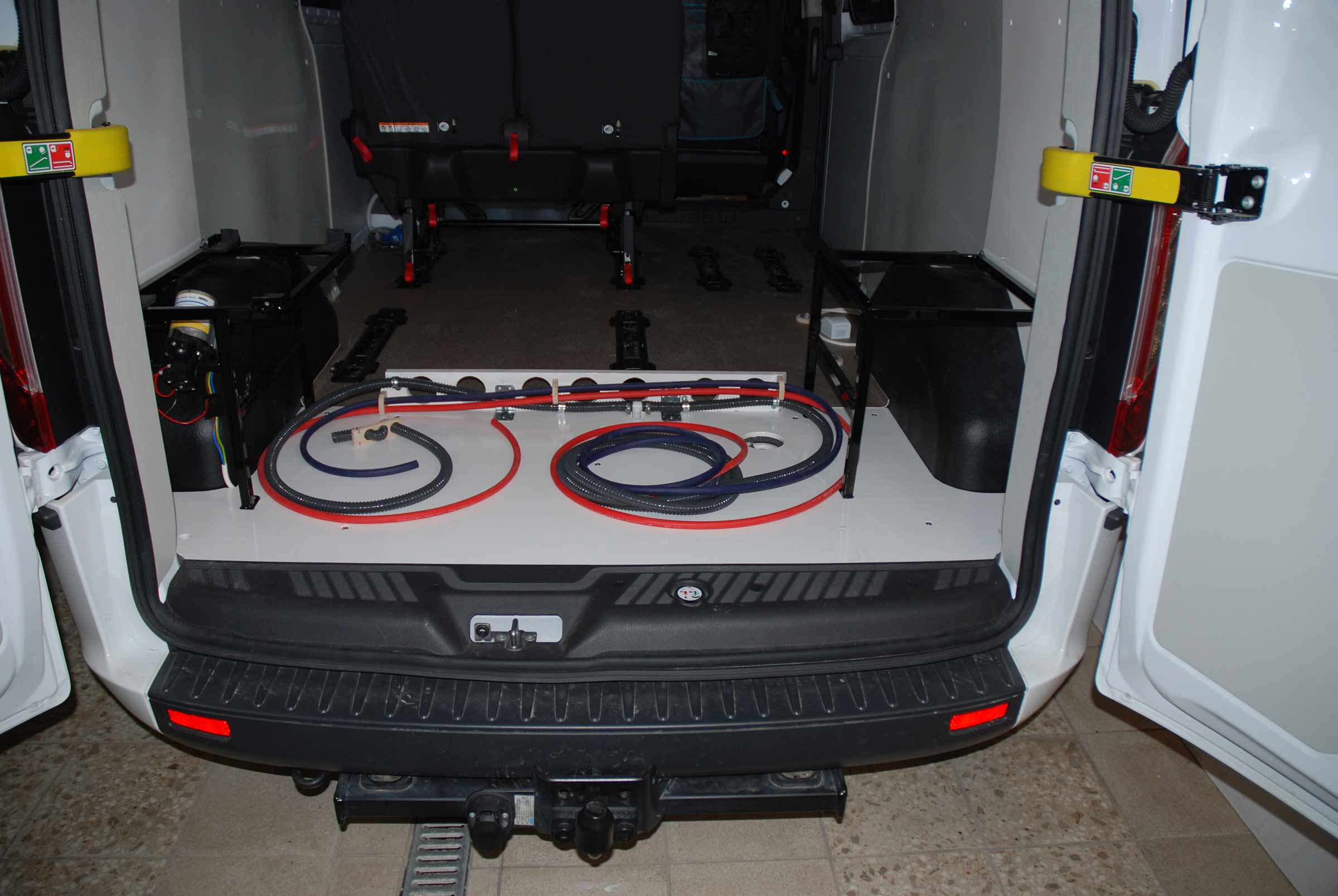

Místo umožňuje možnost nouzově udělat toaletní potřeby. Je vybaven umyvadlem, záchodem a sprchou. Sprchování je možné uvnitř vozu, tak i venku mimo vůz. Dva okruhy, teplá a studená voda. Teplá voda je zajištěna průtokovým ohřívačem na 220V. Vůz disponuje 50l čisté vody, 72l odpadní vody a 17 fekální vody.

toaletni-kout_01toaletni-kout_02toaletni-kout_03toaletni-kout_04toaletni-kout_05toaletni-kout_06toaletni-kout_07toaletni-kout_08toaletni-kout_09toaletni-kout_10toaletni-kout_11toaletni-kout_12toaletni-kout_13toaletni-kout_14toaletni-kout_15toaletni-kout_16toaletni-kout_17toaletni-kout_18toaletni-kout_19toaletni-kout_20toaletni-kout_21toaletni-kout_22toaletni-kout_23toaletni-kout_24toaletni-kout_25toaletni-kout_26toaletni-kout_27toaletni-kout_28toaletni-kout_29toaletni-kout_30

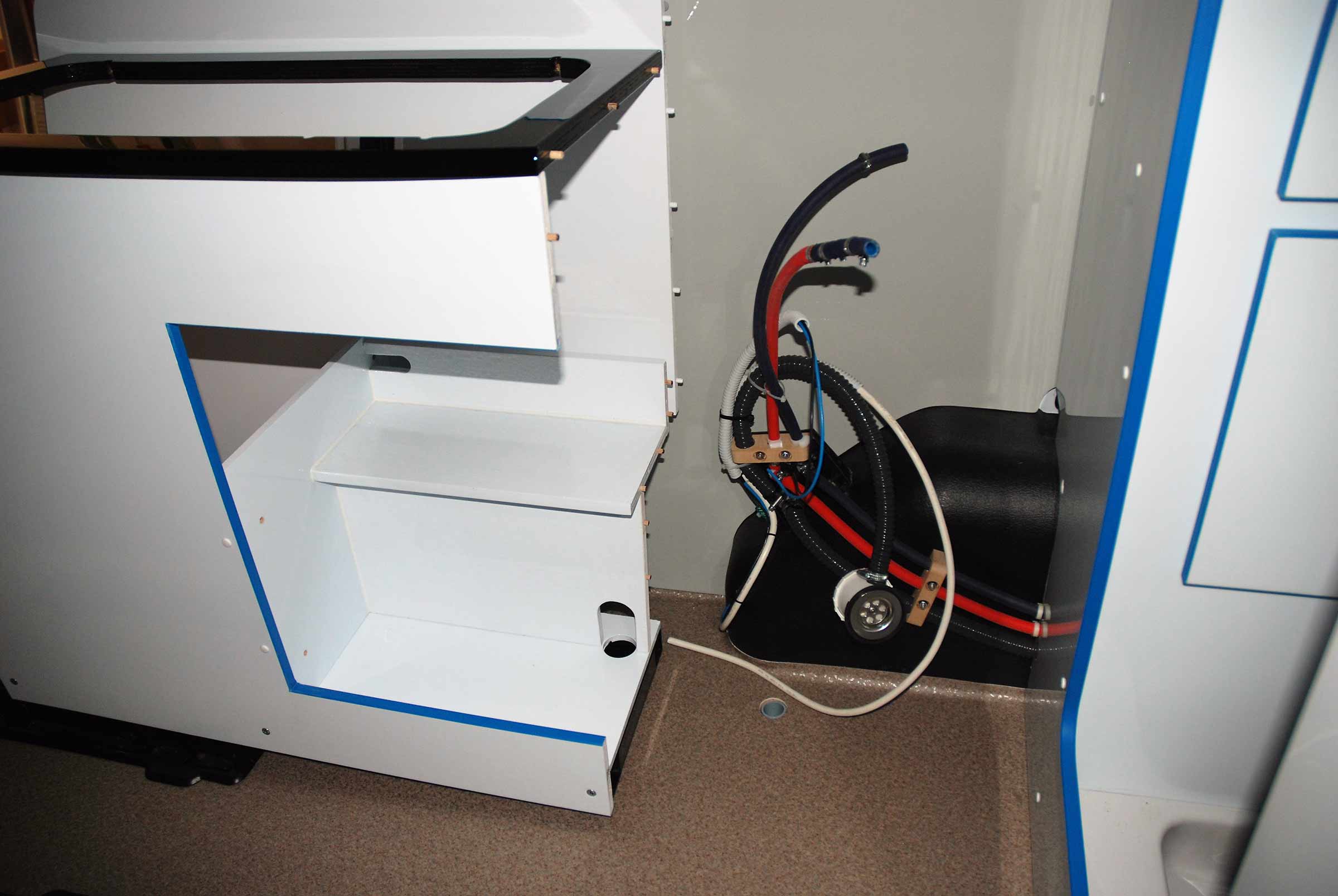

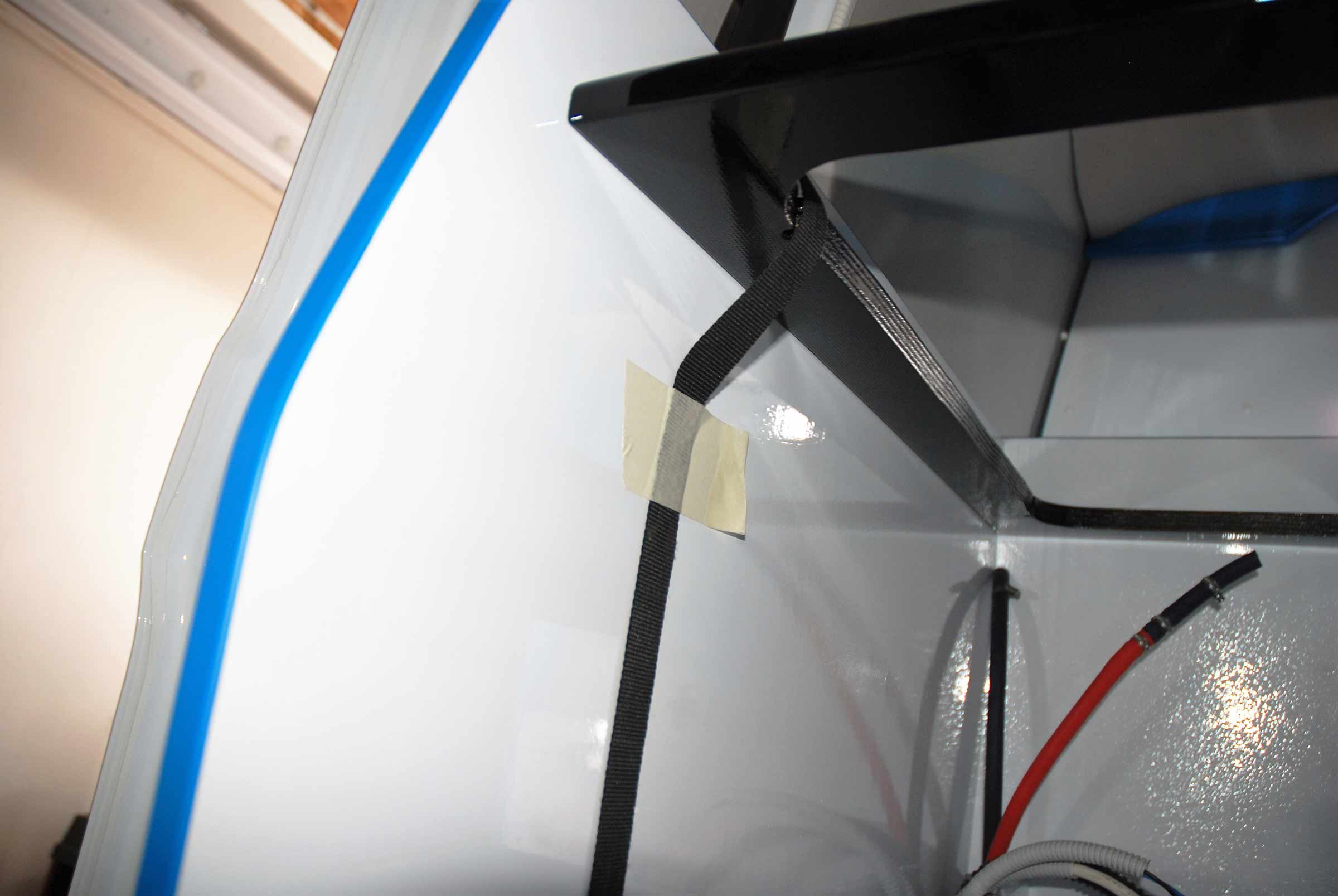

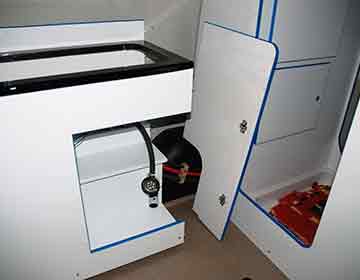

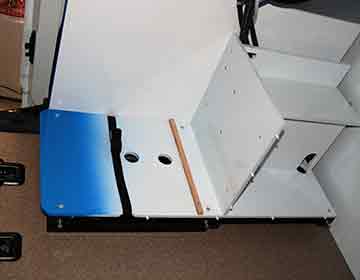

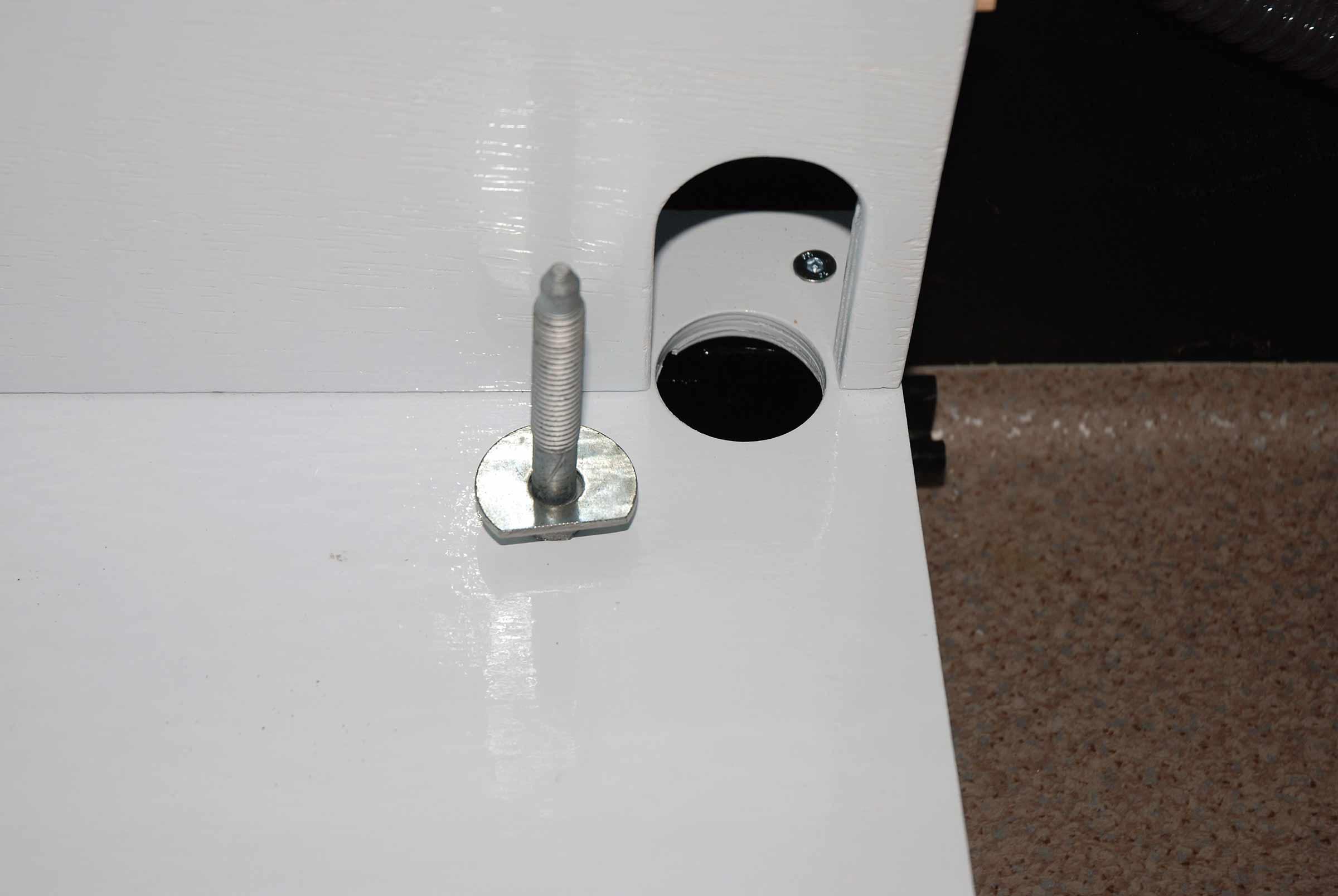

Kuchyňská skříň

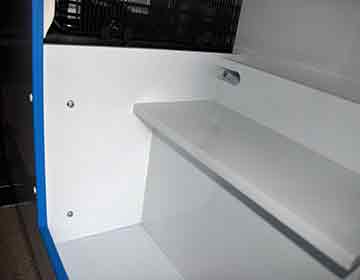

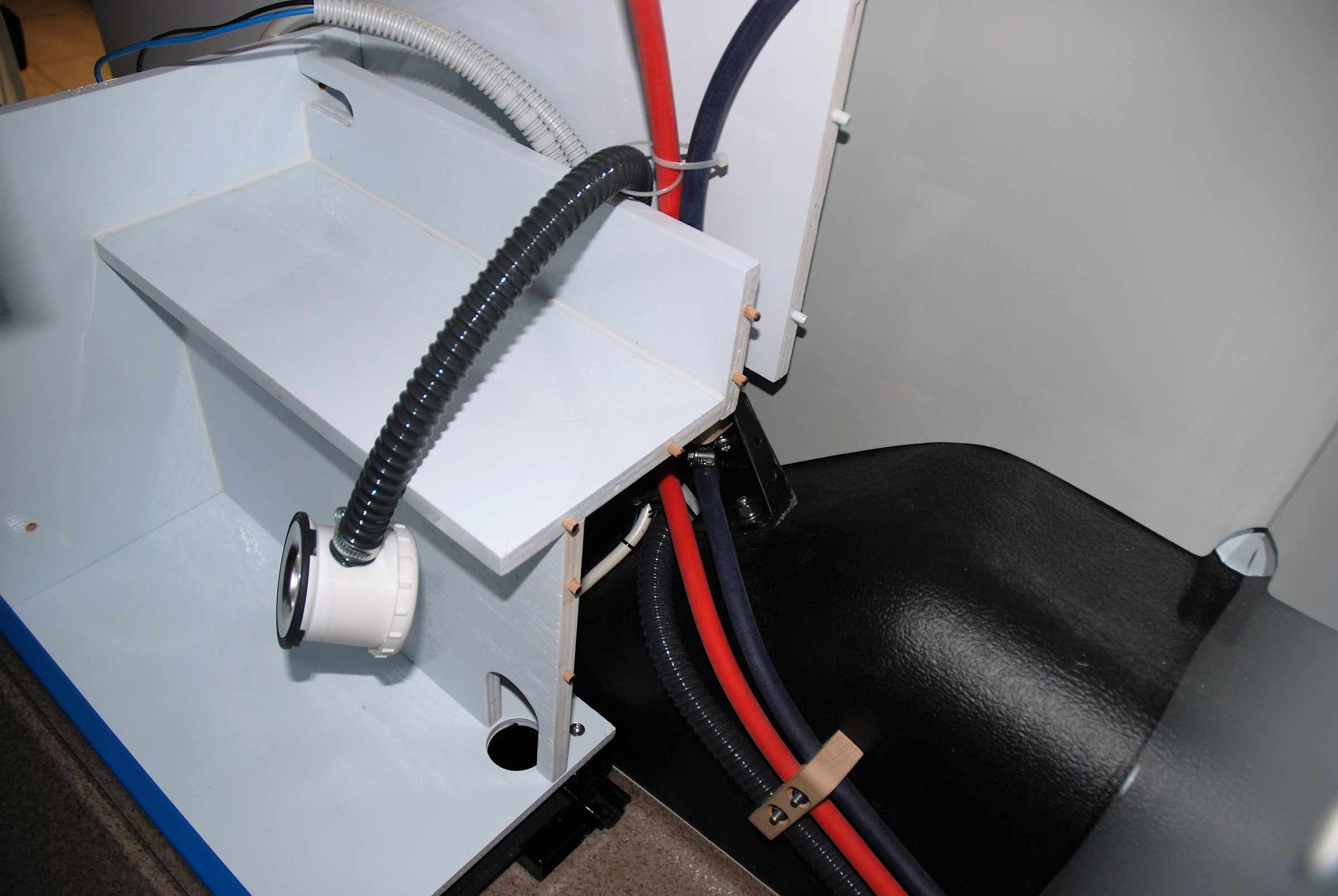

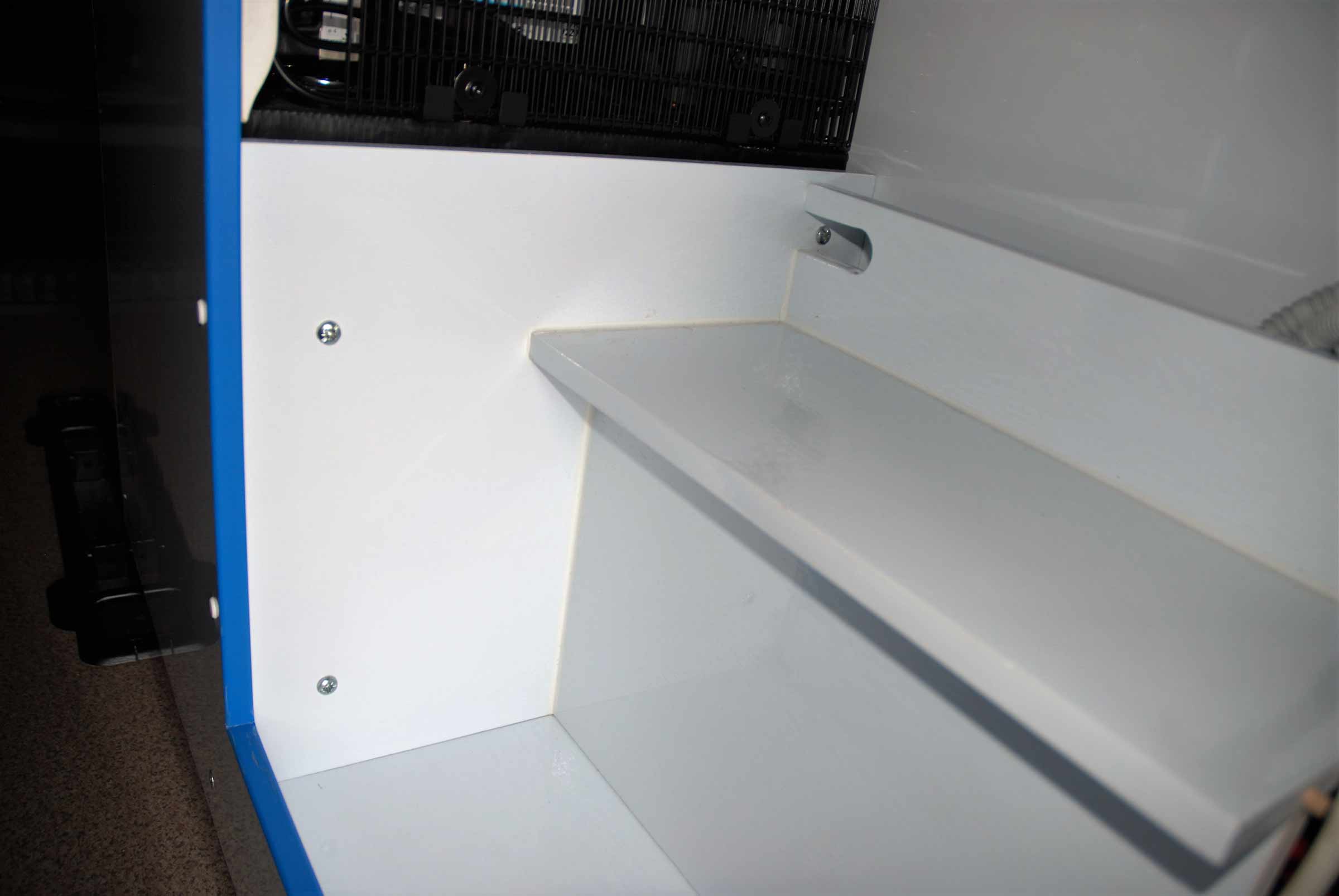

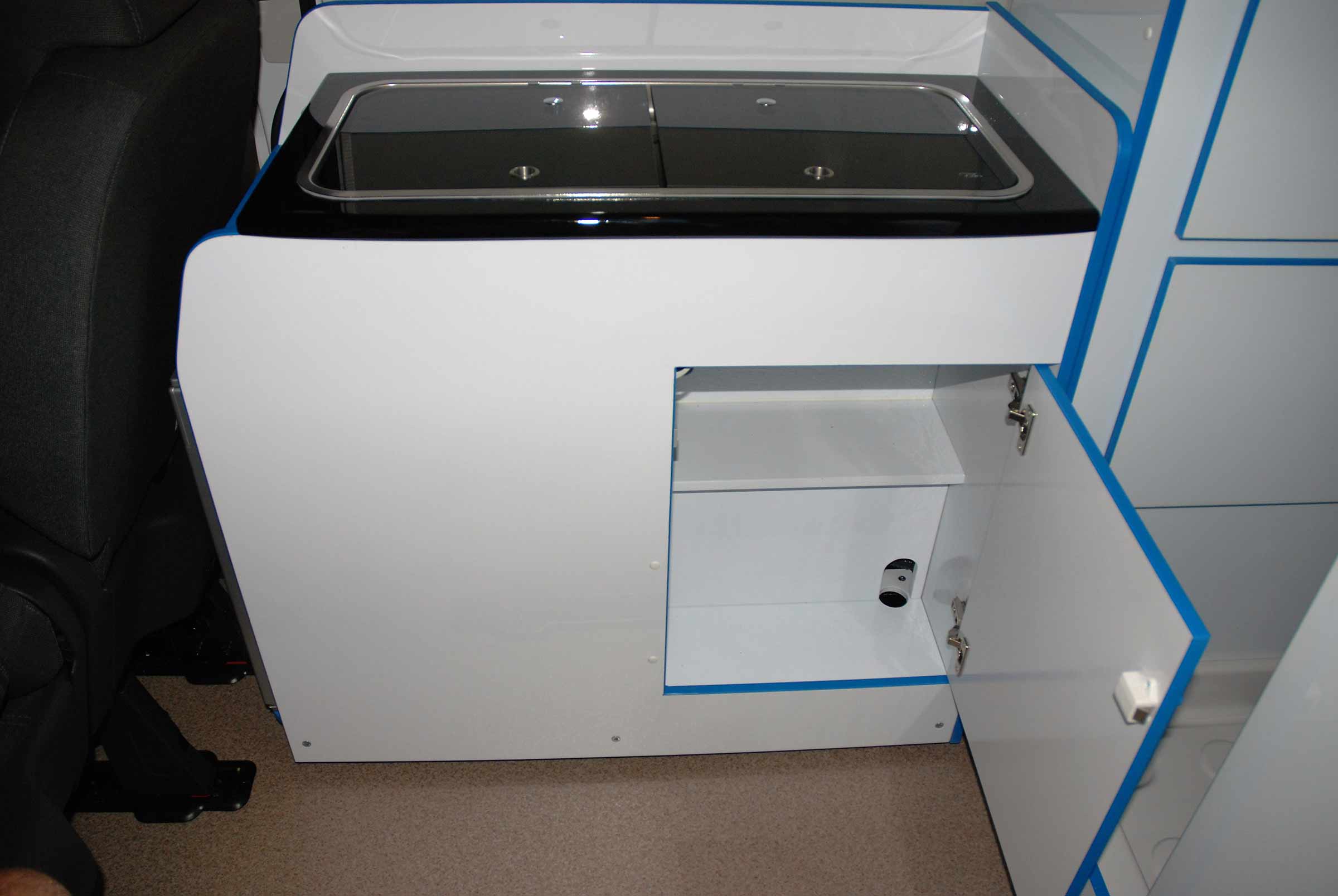

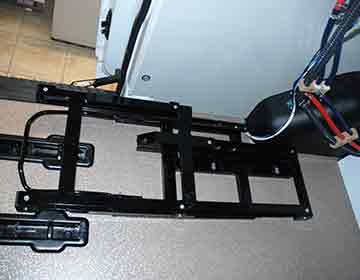

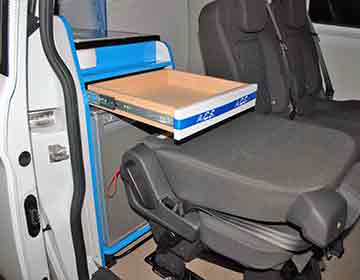

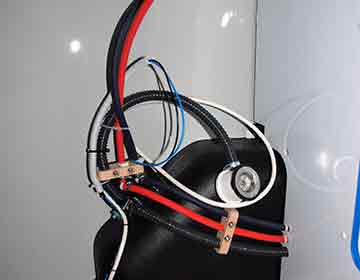

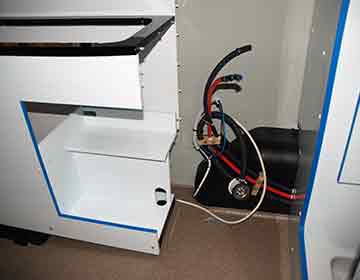

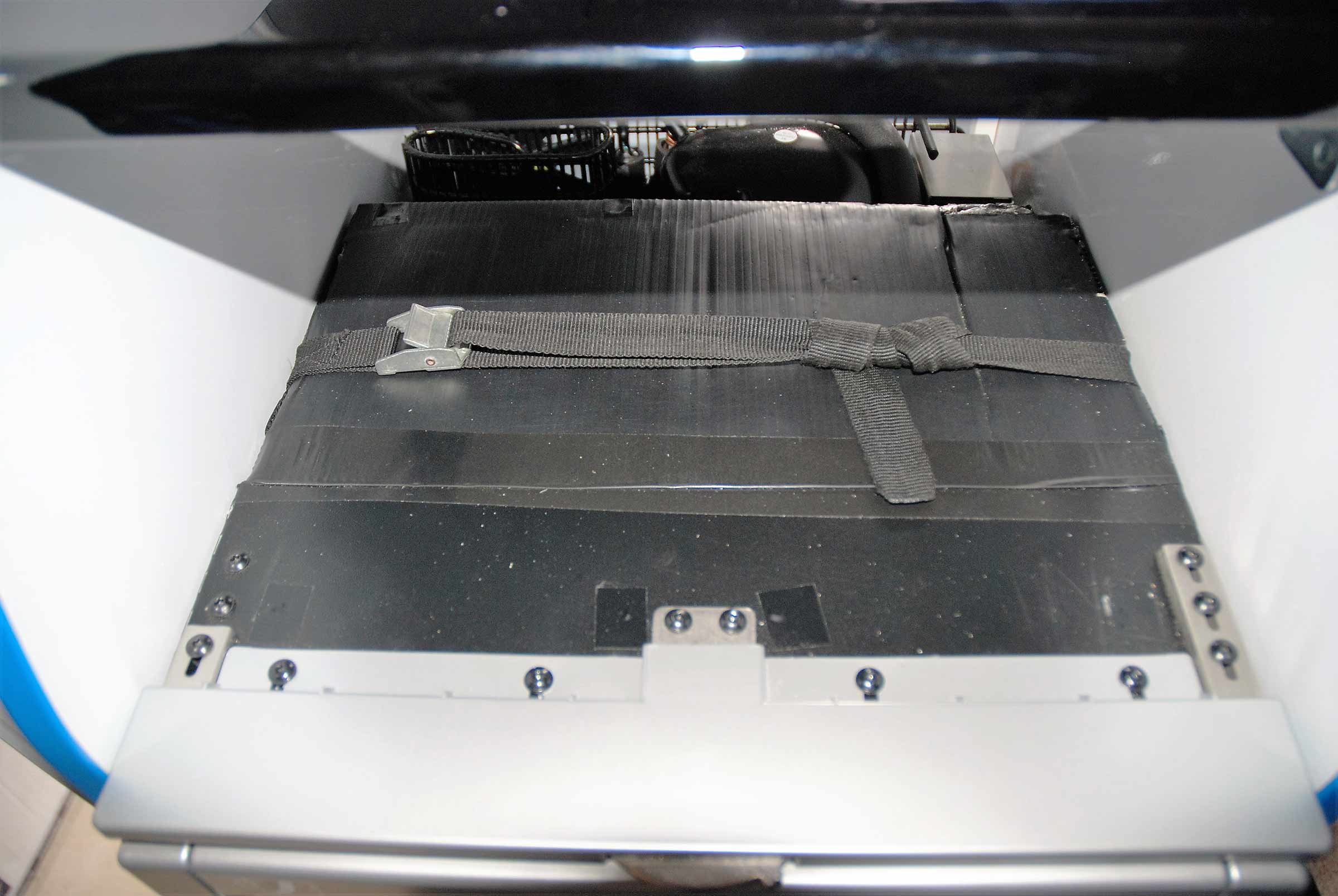

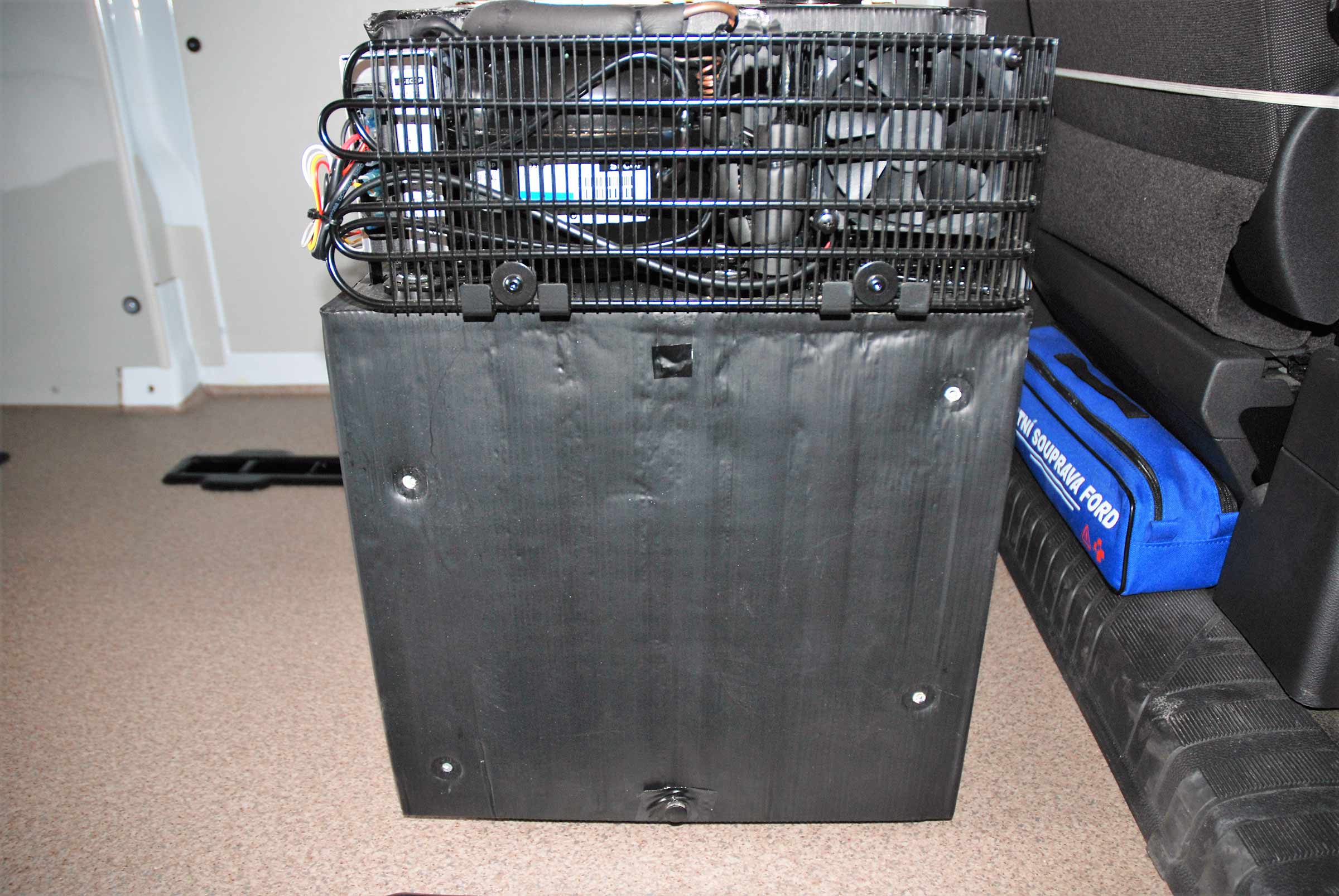

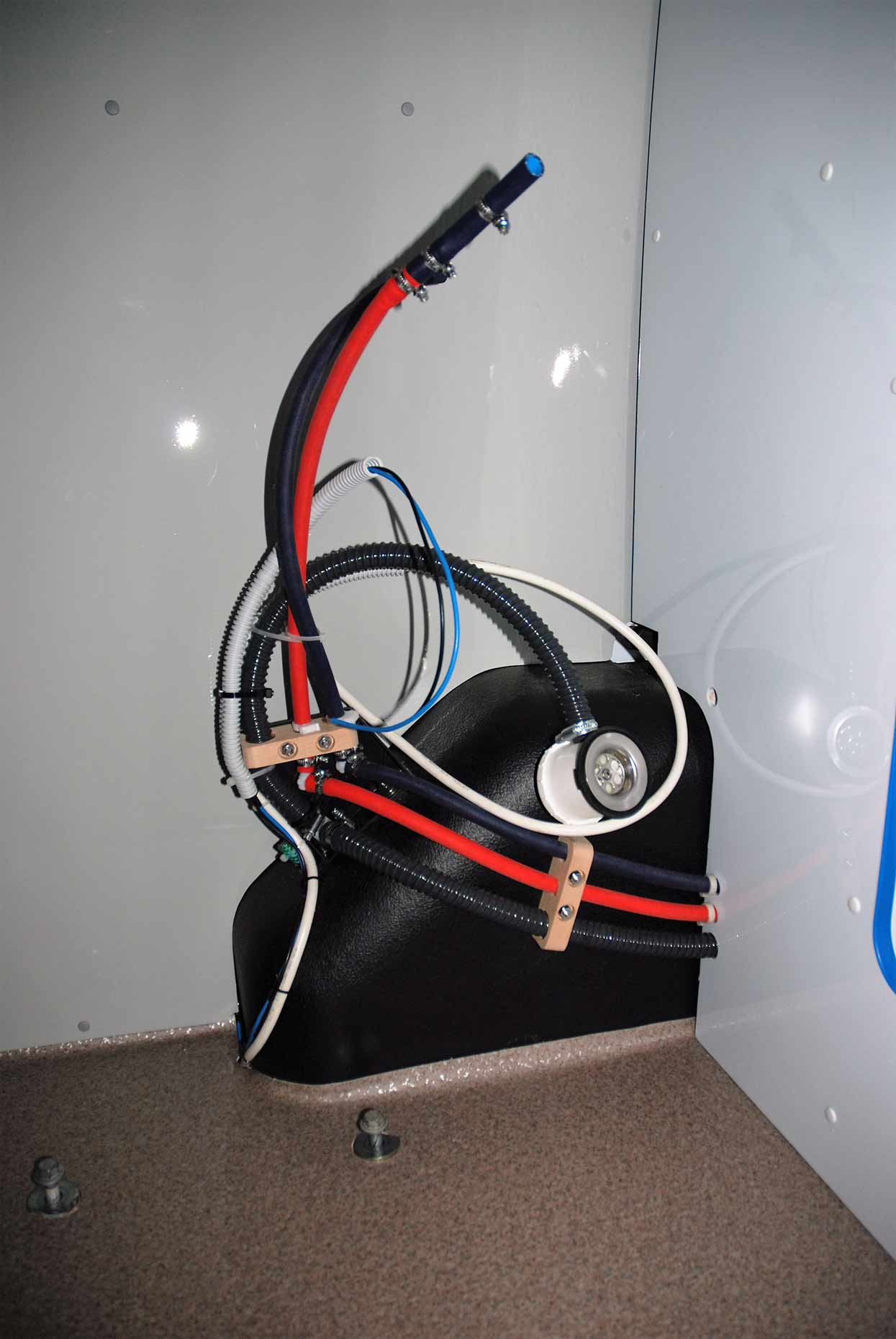

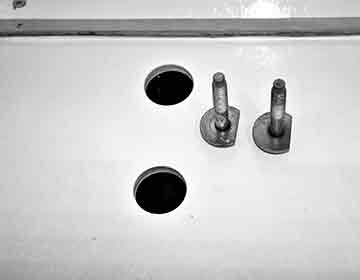

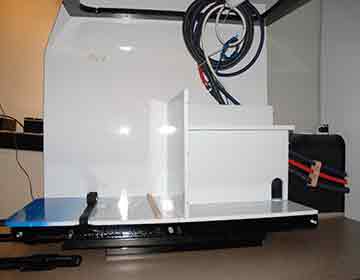

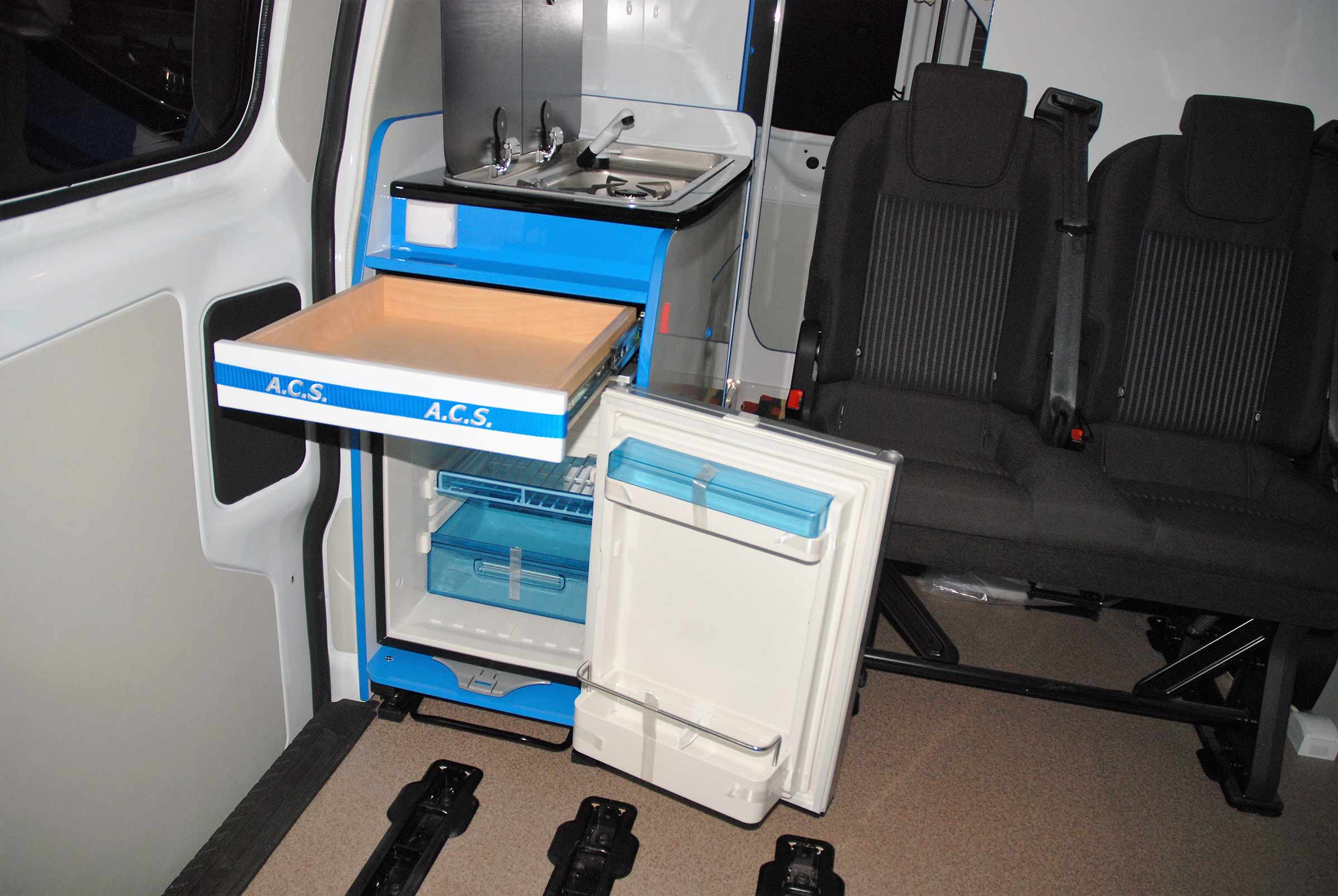

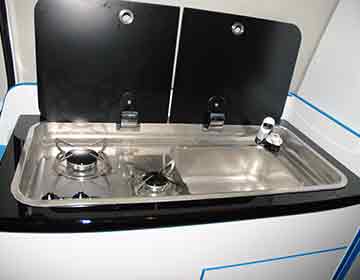

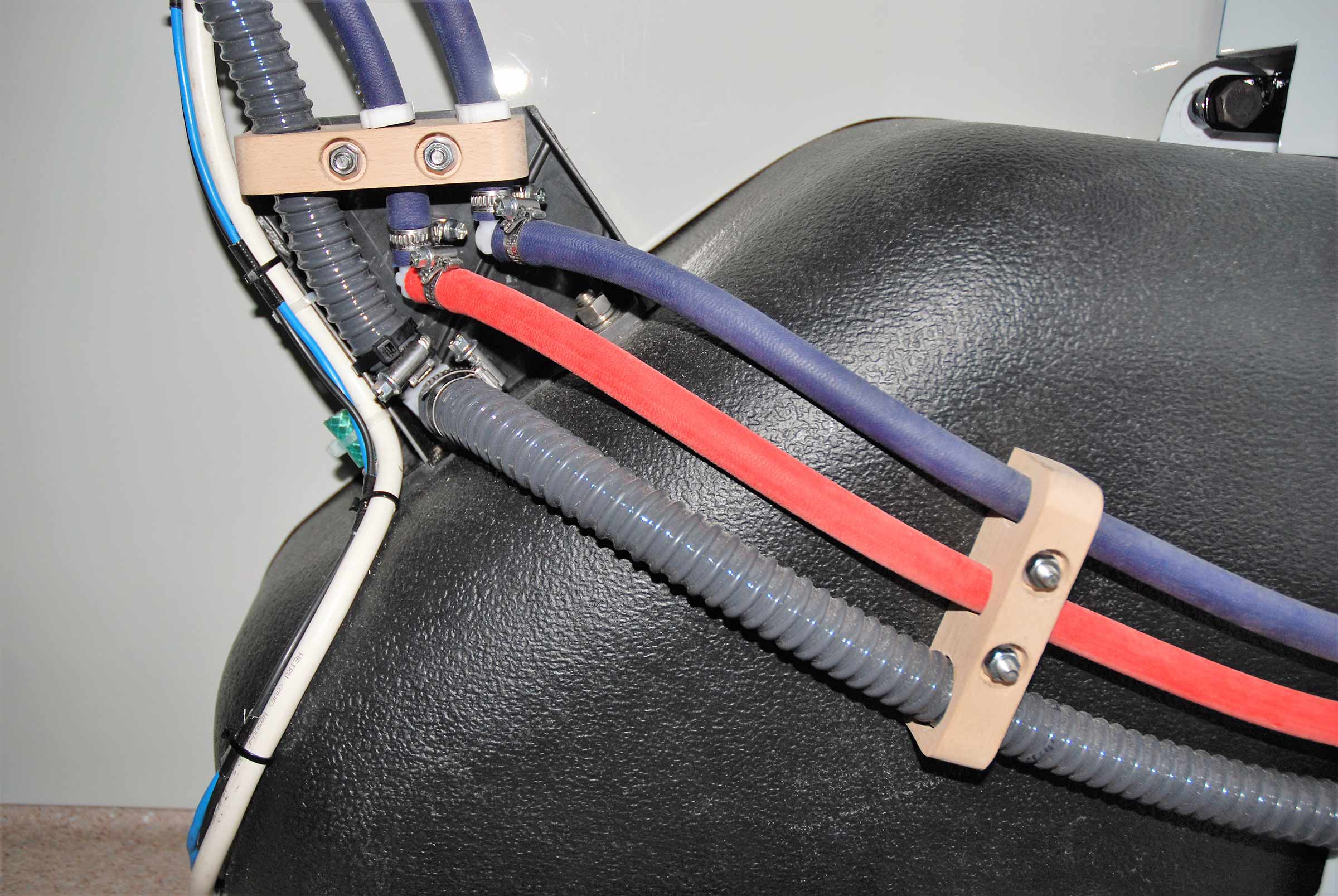

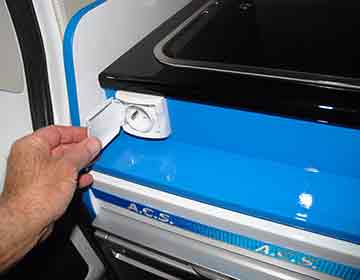

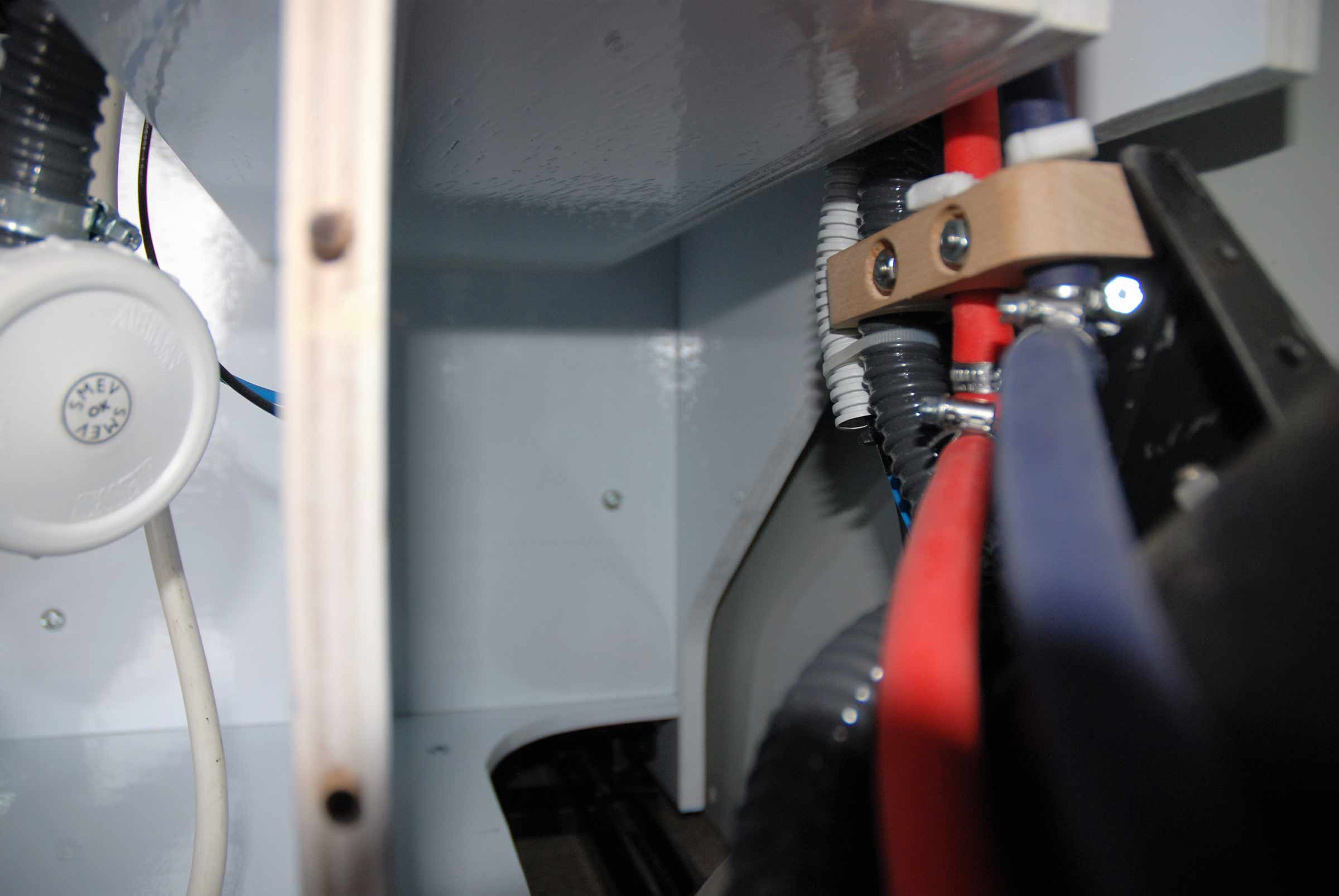

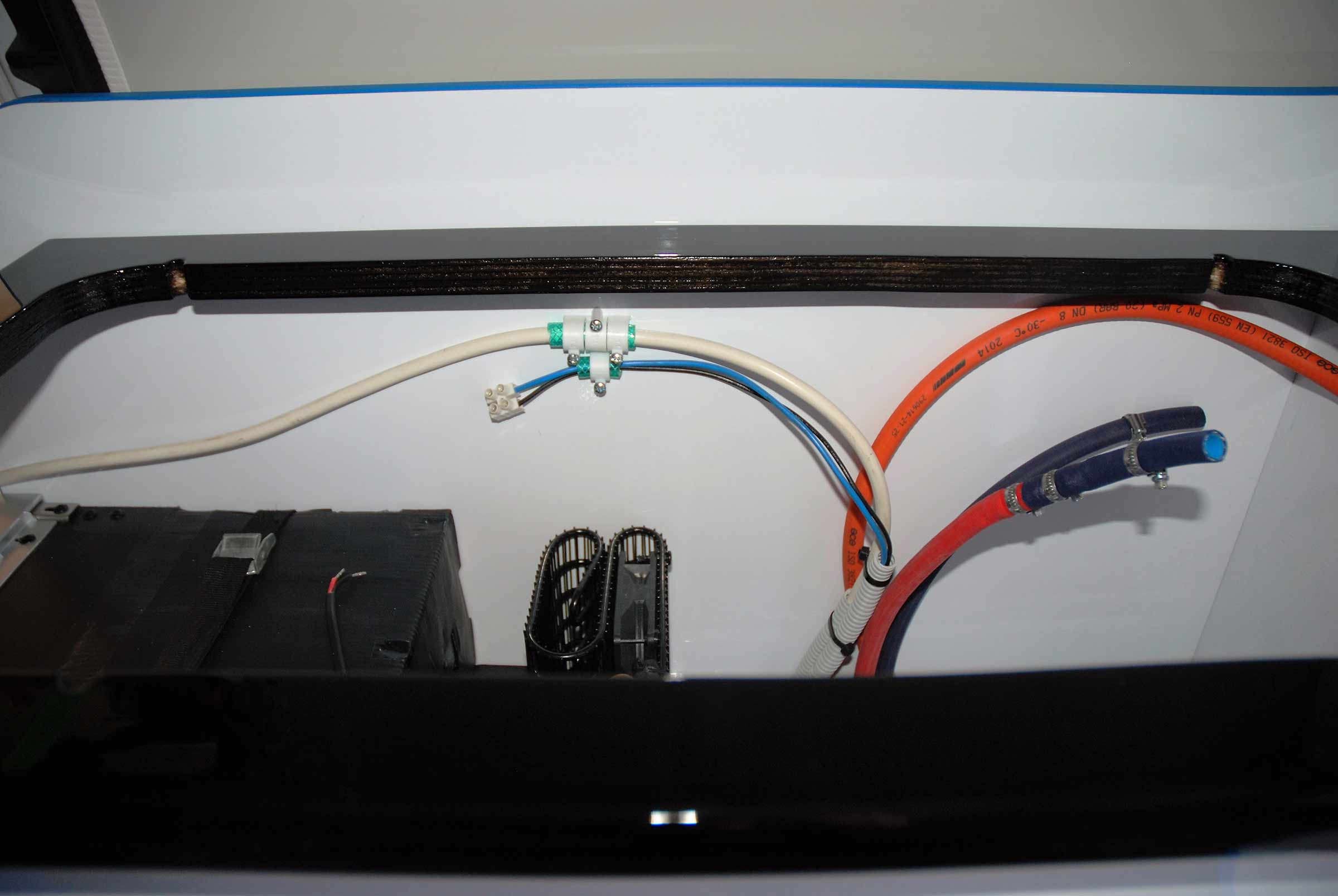

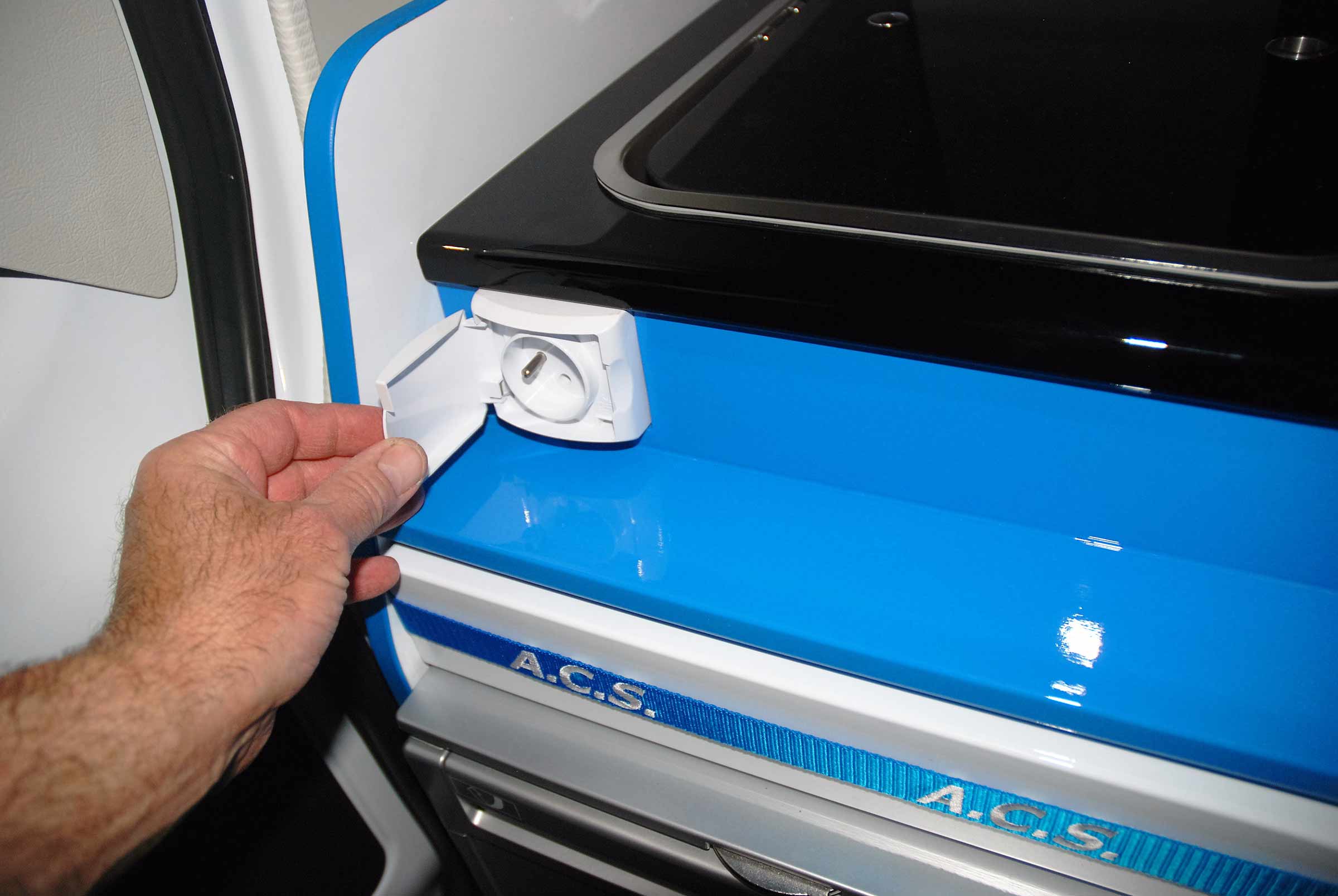

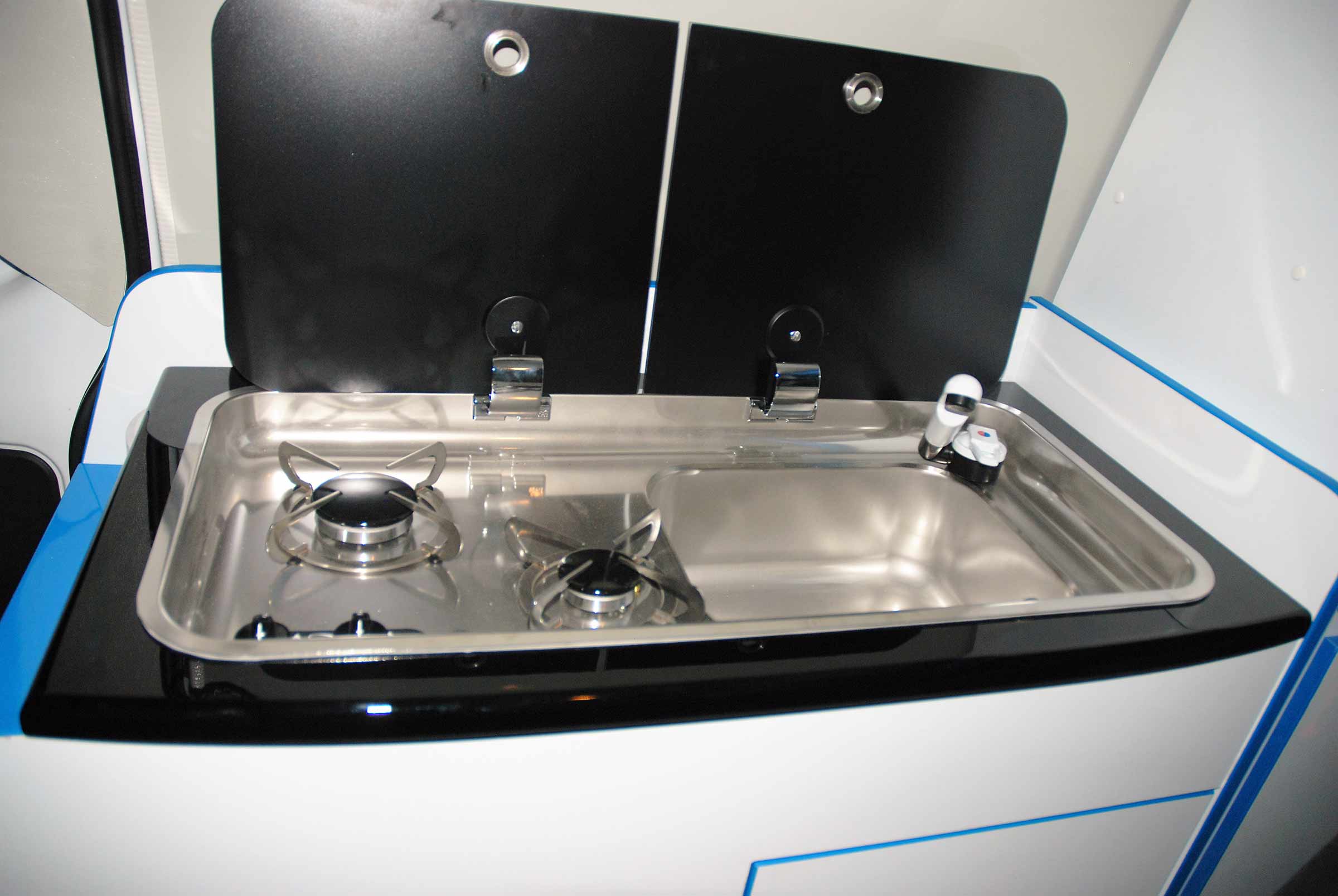

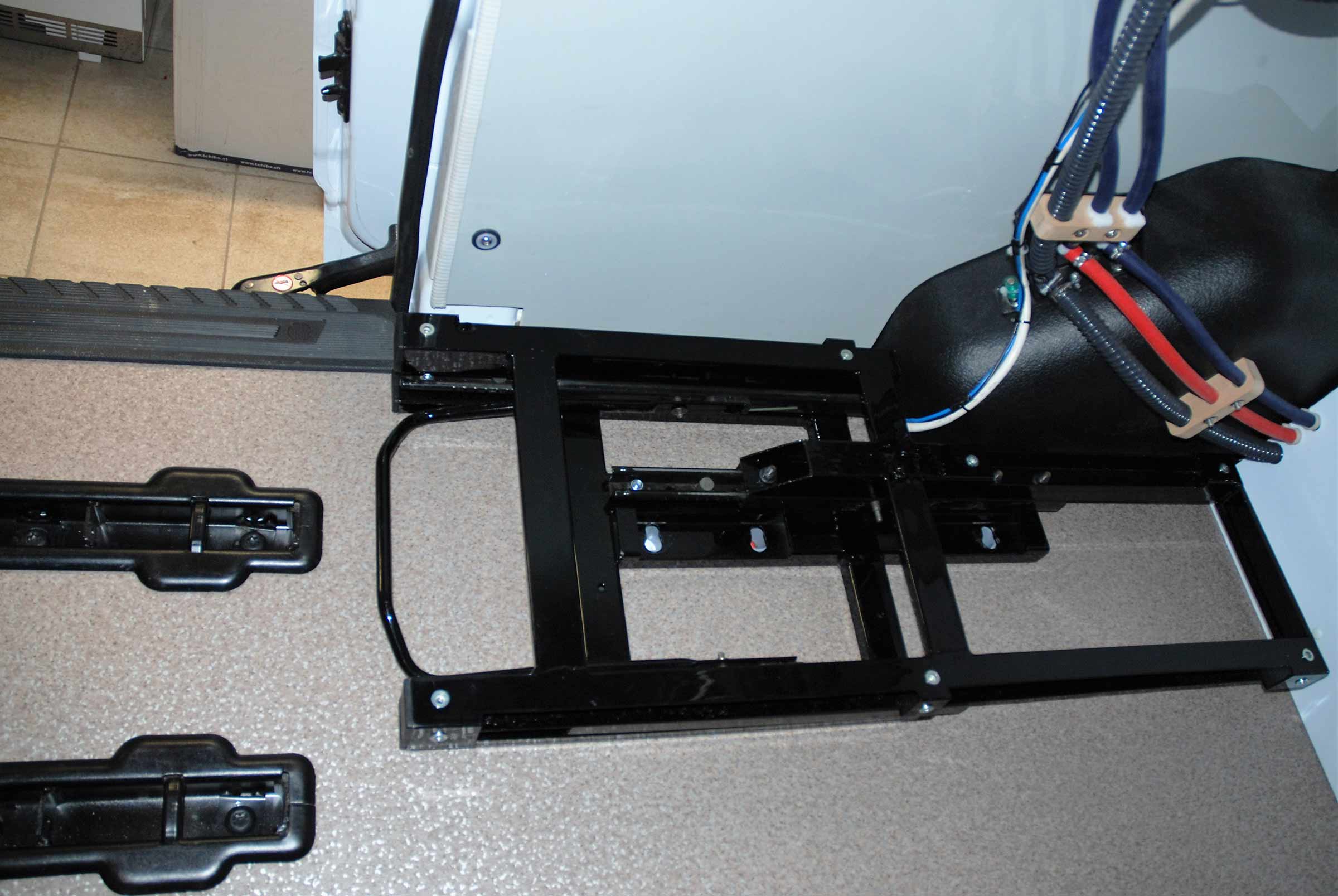

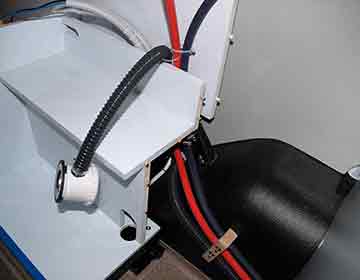

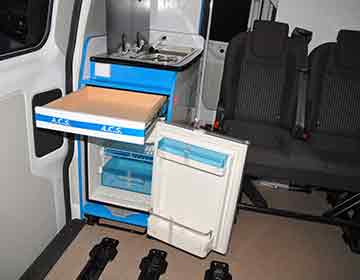

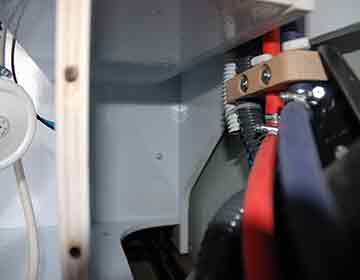

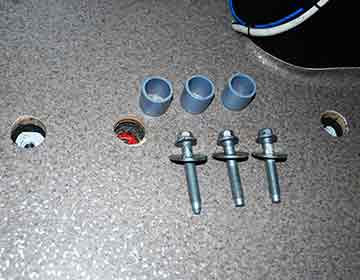

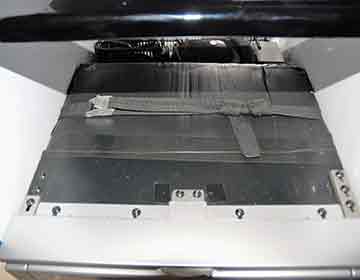

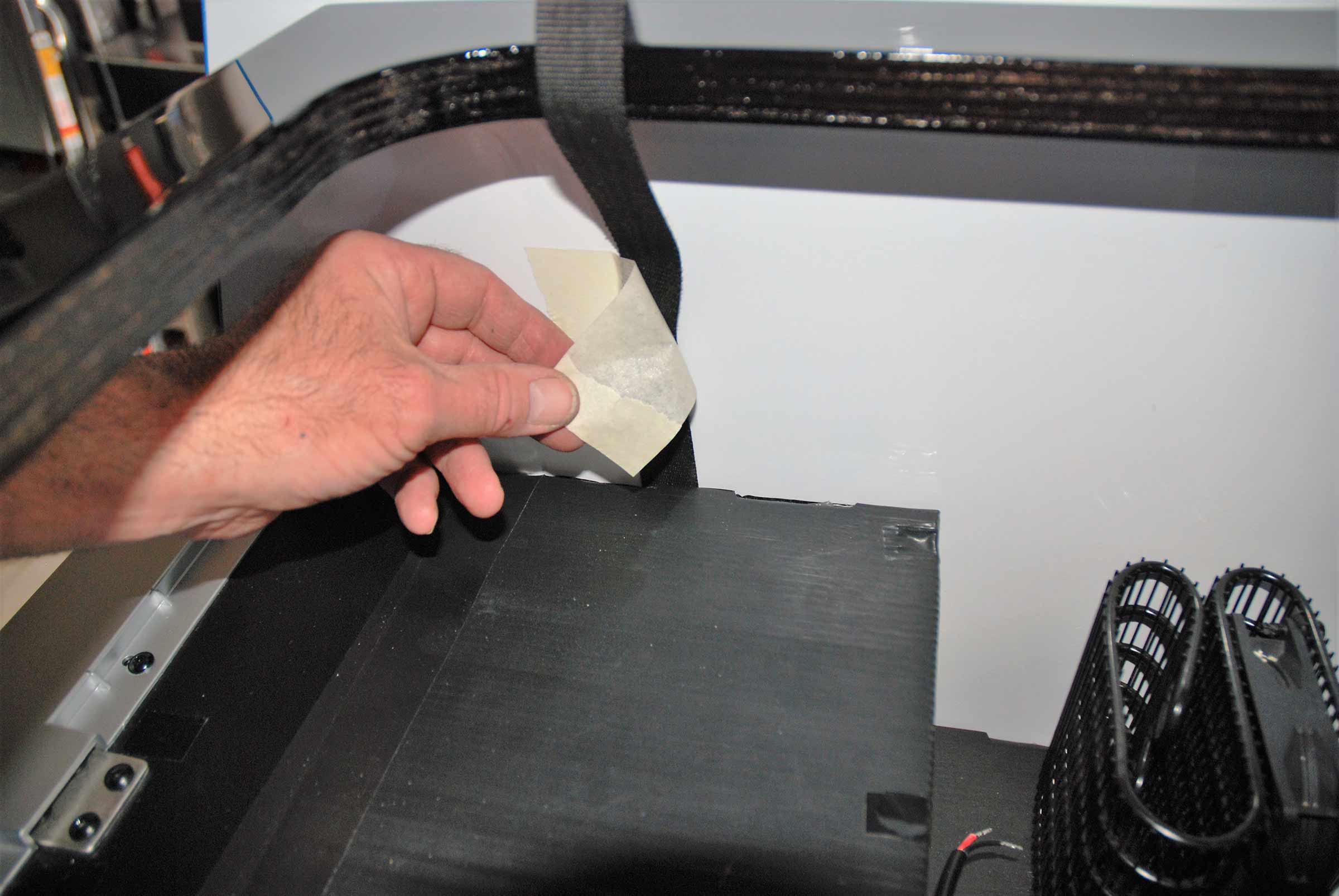

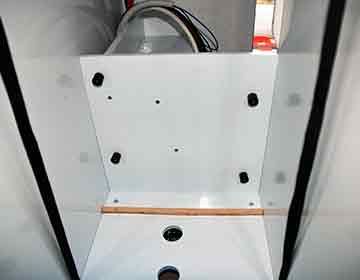

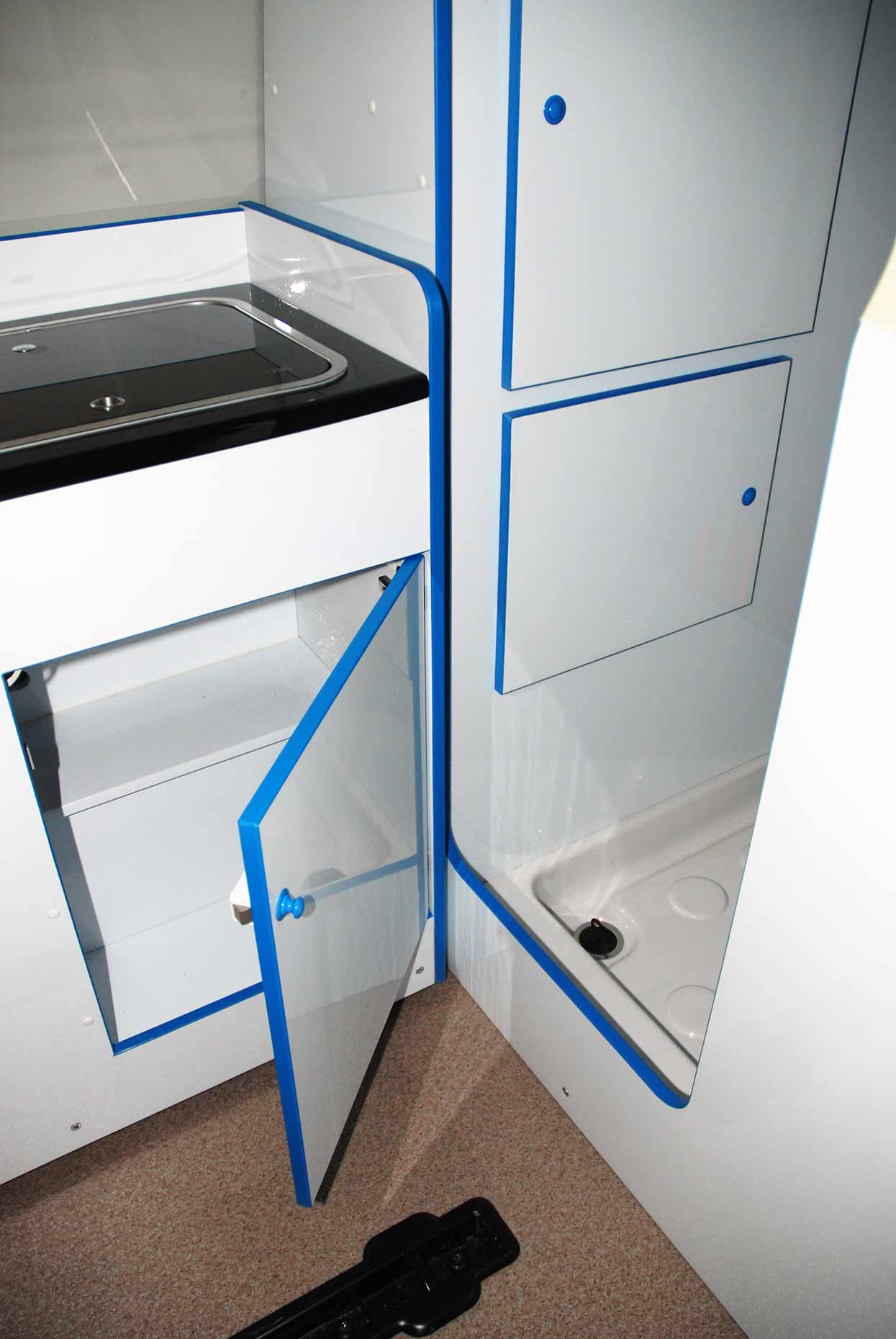

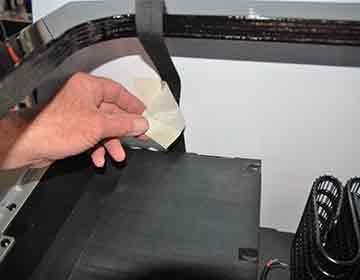

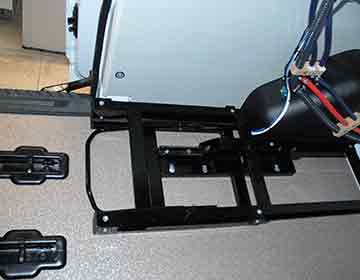

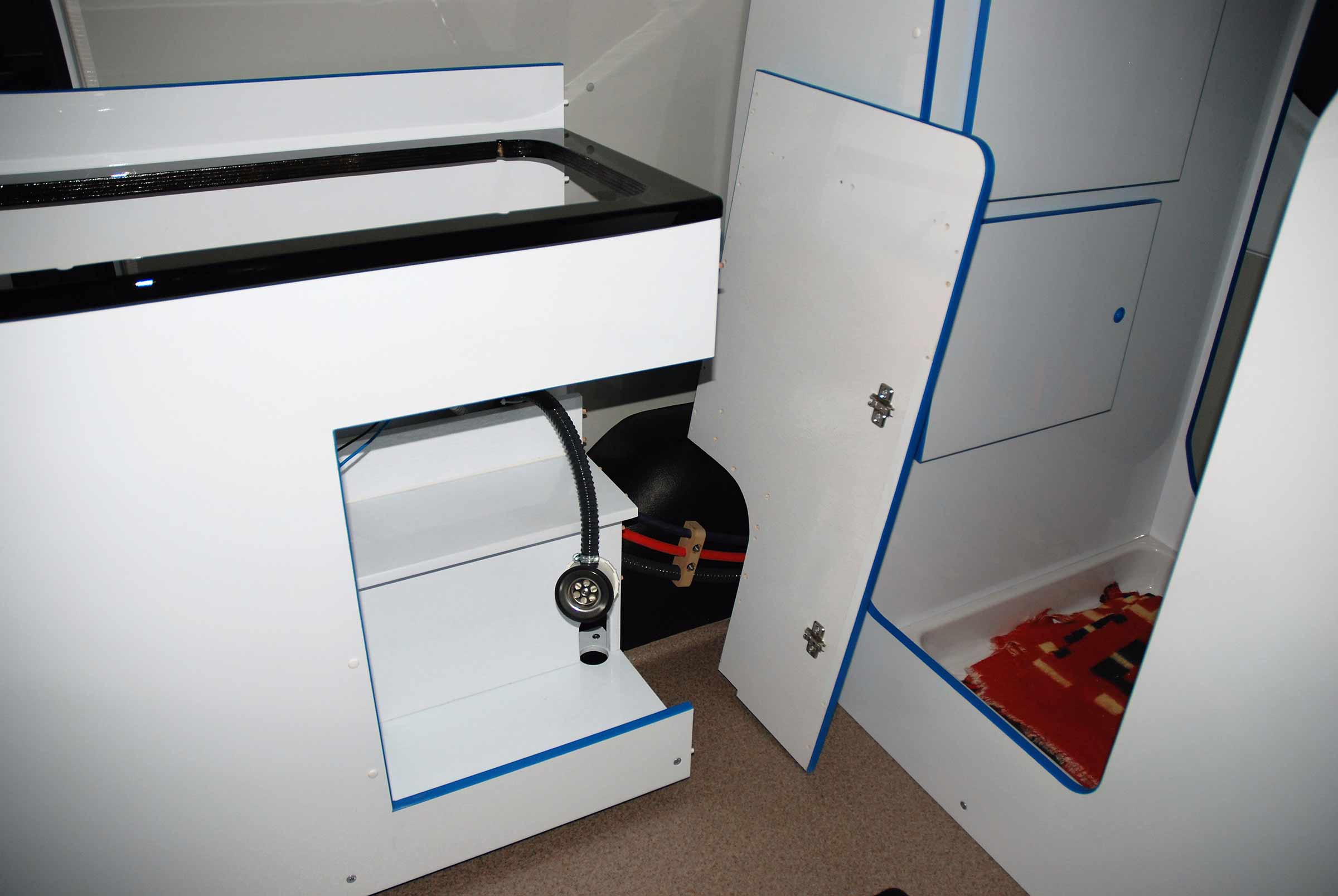

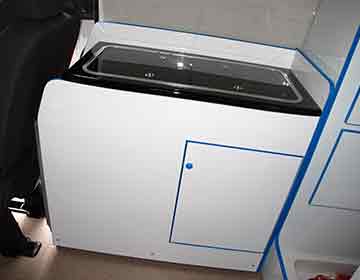

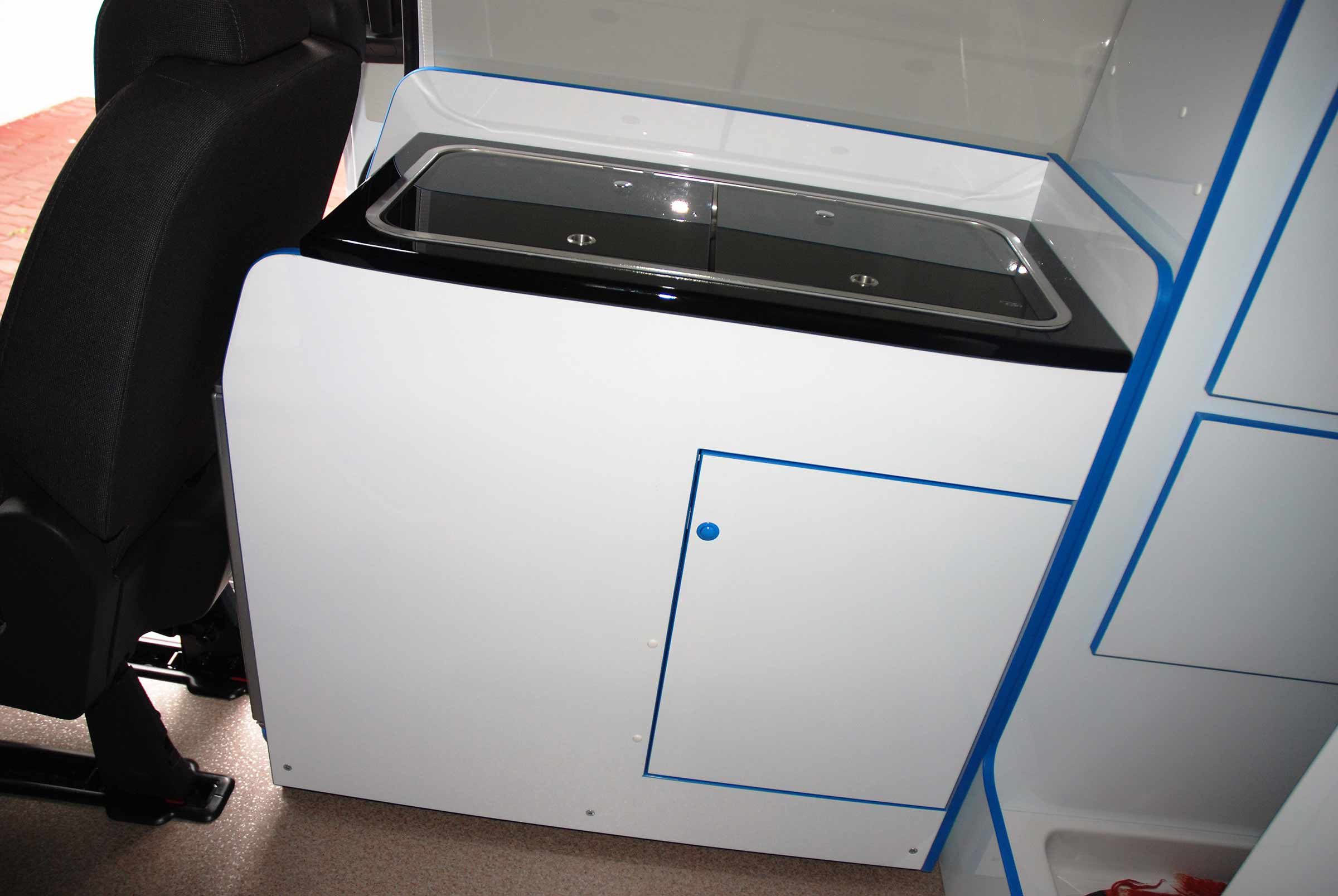

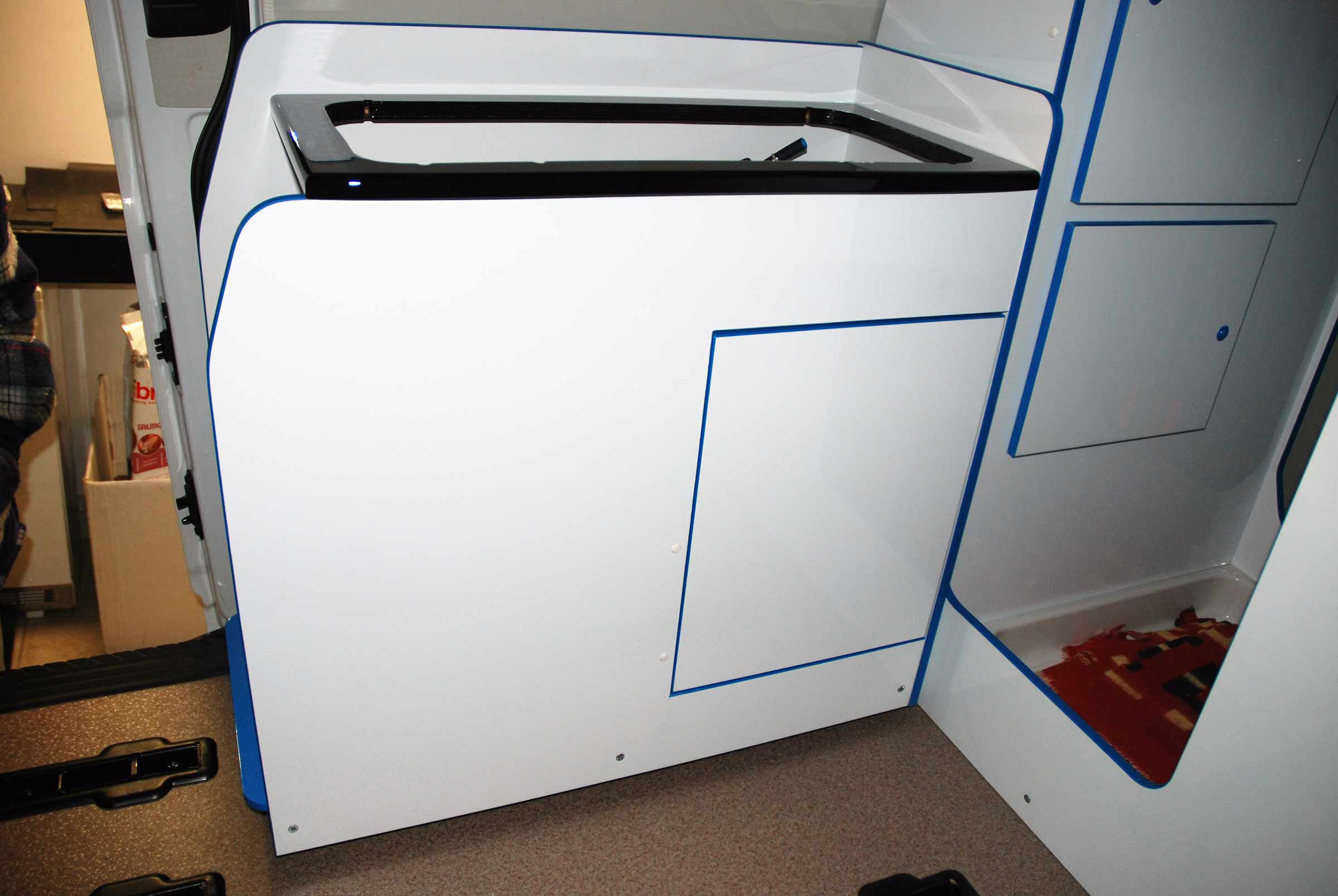

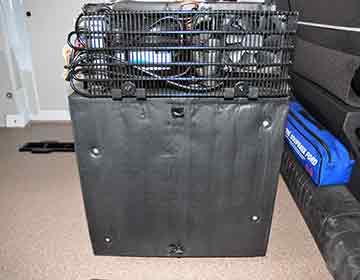

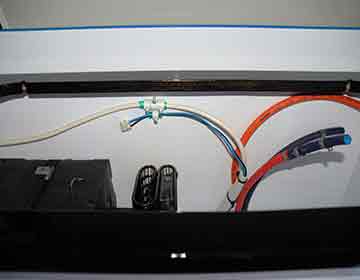

Skříň je maximálně minimalizována do prostoru, kde má své místo. Je na sedadlovém posuvu a je tedy ji možno vysunovat více do prostoru bočních dveří aby byl k ní lepší přístup a zase zasunovat pro lepší nastupování a vystupování pro třetí řadu sedadel. Prostor za skříní může sloužit pro regálek surovin. Skříň disponuje dvouplotýnkovím vařičem, dřezem s teplou a studenou vodou, 40l kompresorovou ledničkou, vysouvacím stolkem s úložným prostorem a dalším úložným prostorem za lednicí. Nad kuchyňkou je polička s 12V digistorem.

kuchynsky-blok_01kuchynsky-blok_02kuchynsky-blok_03kuchynsky-blok_04kuchynsky-blok_05kuchynsky-blok_06kuchynsky-blok_07kuchynsky-blok_08kuchynsky-blok_09kuchynsky-blok_010kuchynsky-blok_011kuchynsky-blok_012kuchynsky-blok_013kuchynsky-blok_014kuchynsky-blok_015kuchynsky-blok_016kuchynsky-blok_017kuchynsky-blok_018kuchynsky-blok_019kuchynsky-blok_020kuchynsky-blok_021kuchynsky-blok_022kuchynsky-blok_023kuchynsky-blok_024kuchynsky-blok_025kuchynsky-blok_026kuchynsky-blok_027kuchynsky-blok_028kuchynsky-blok_029kuchynsky-blok_030

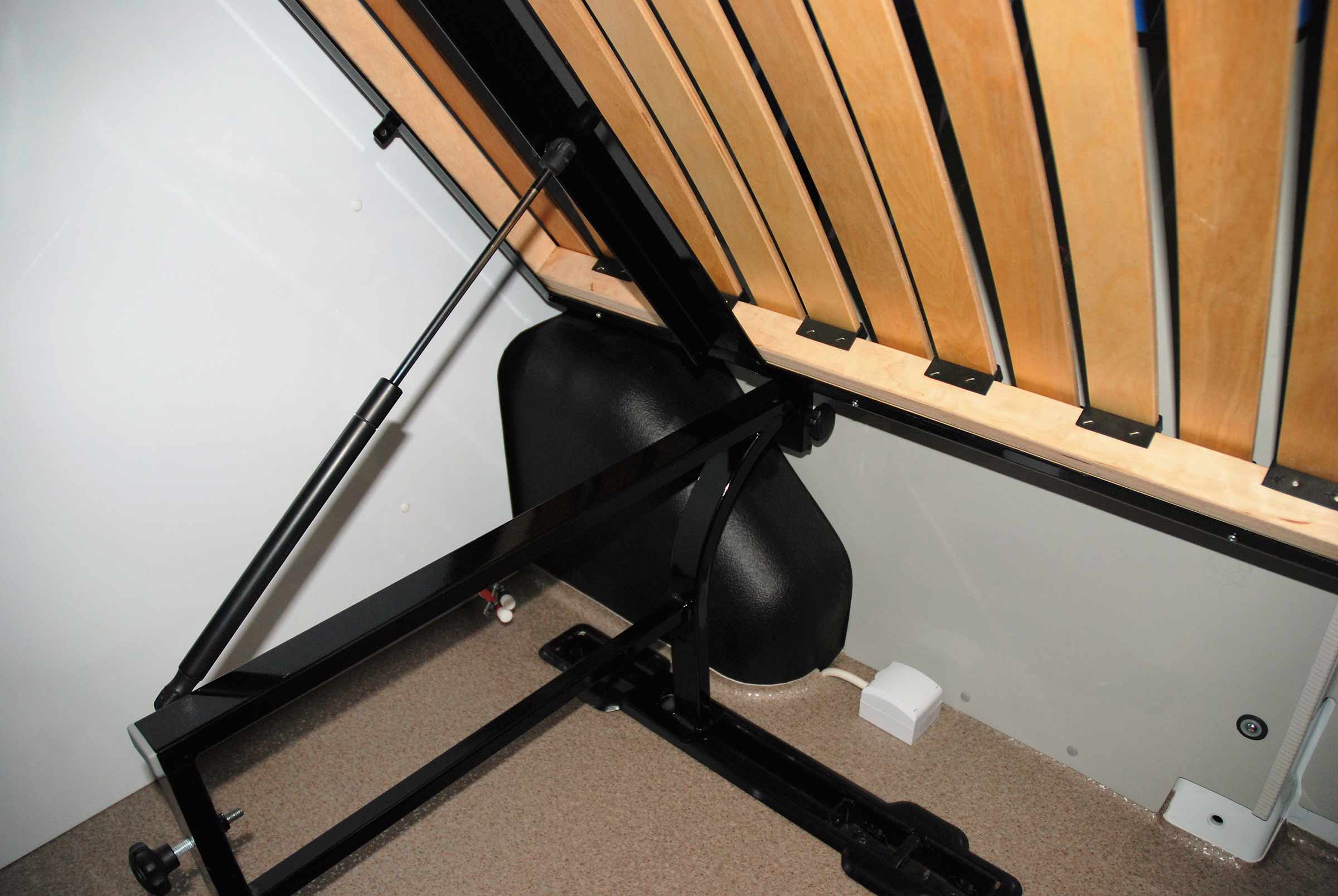

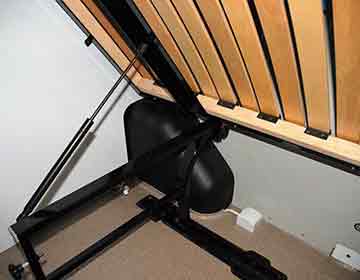

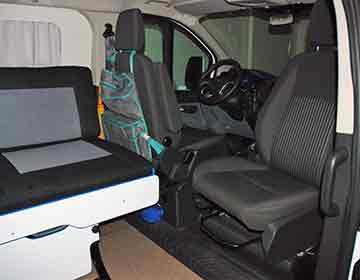

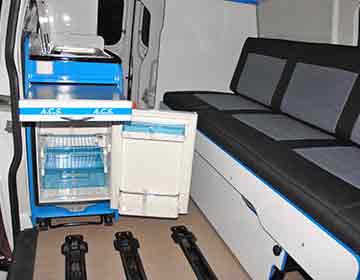

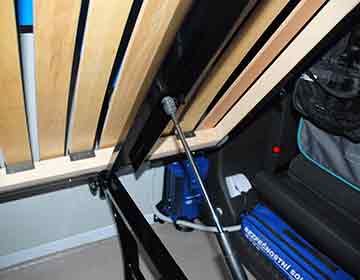

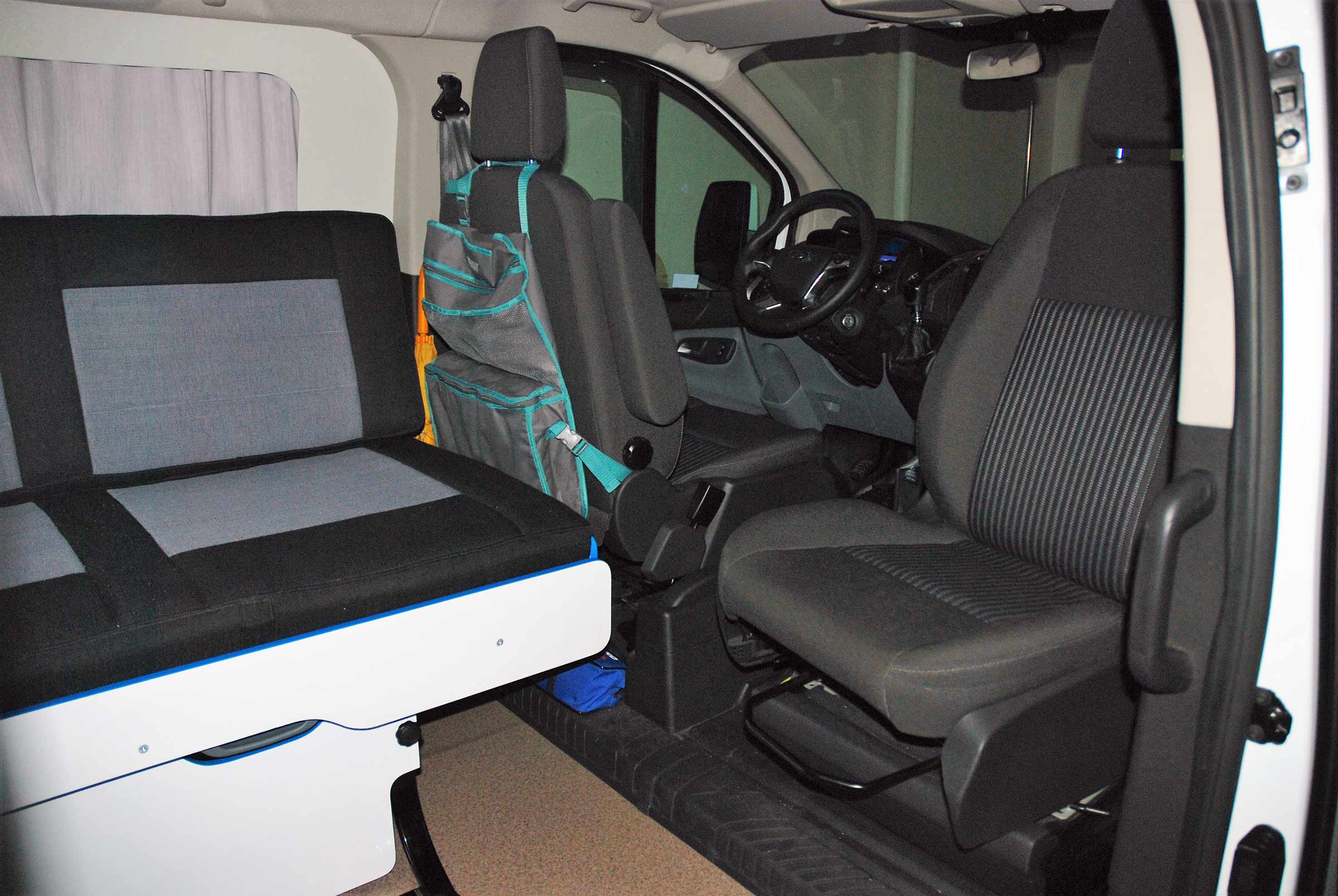

Postel

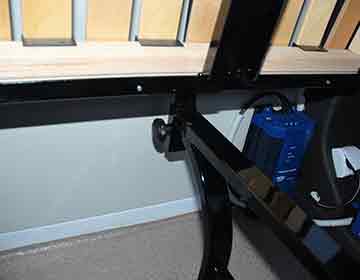

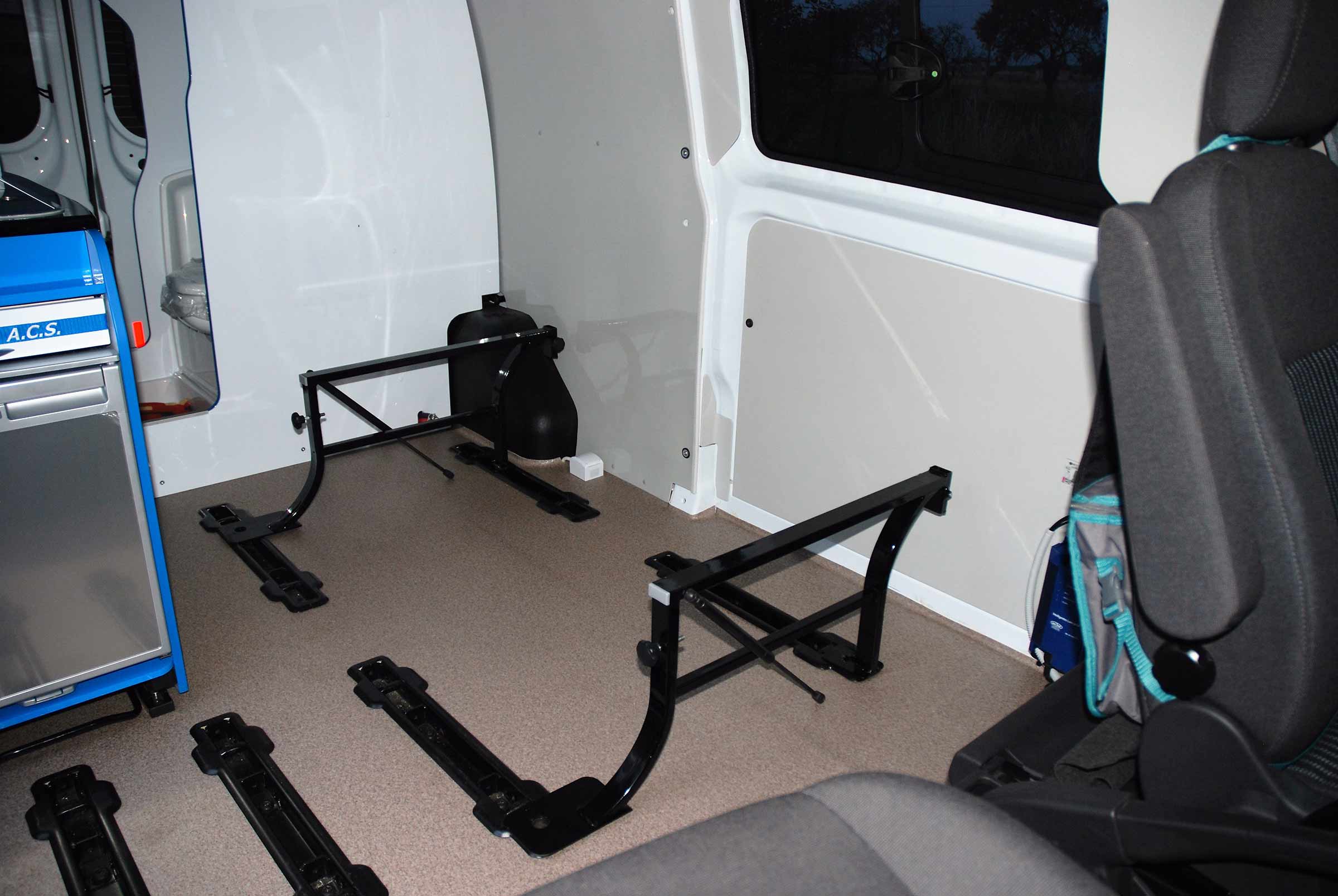

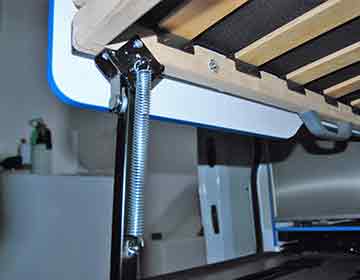

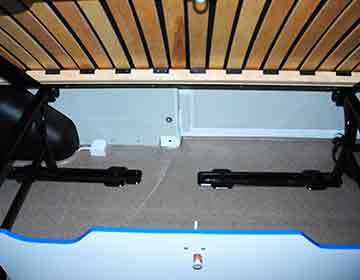

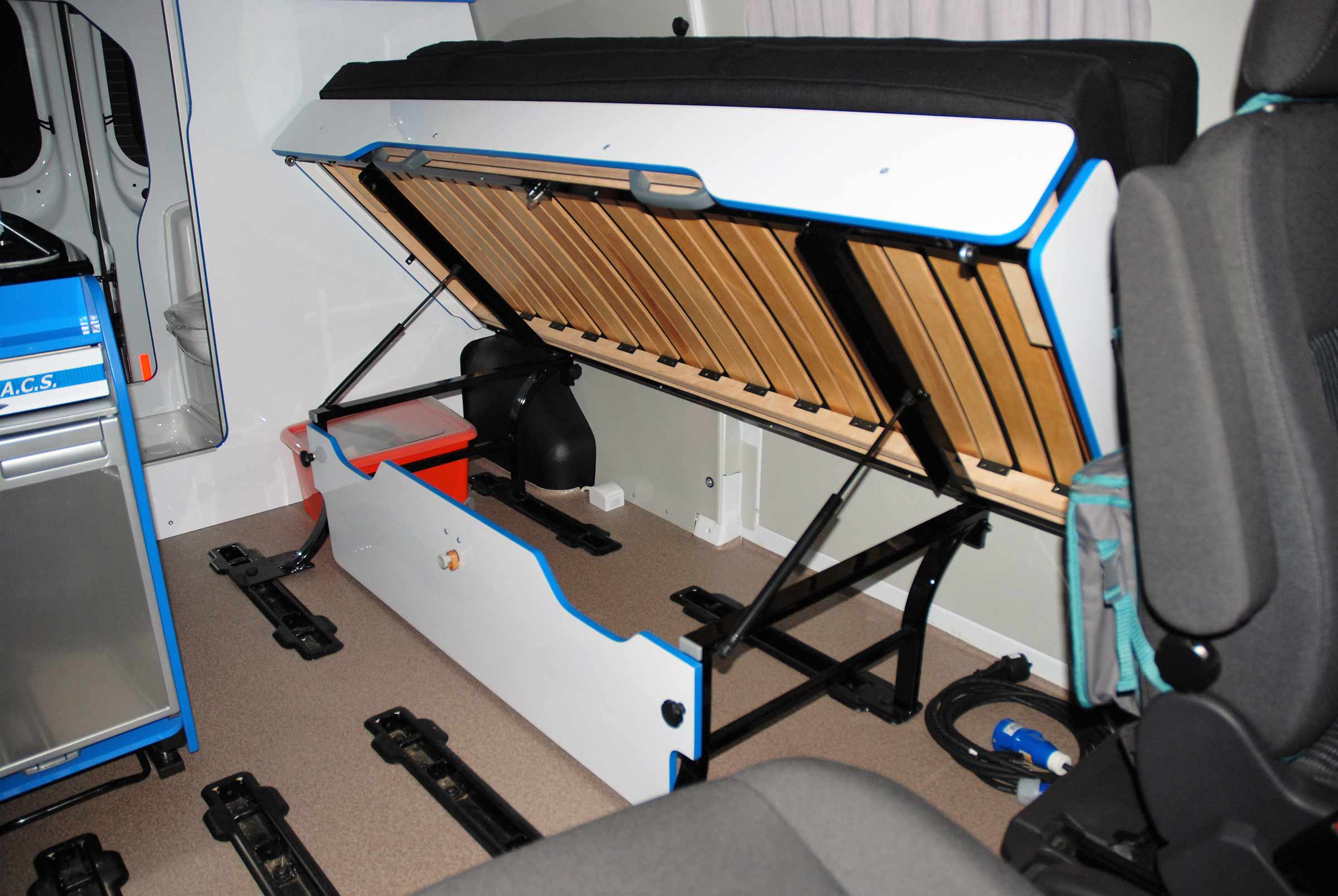

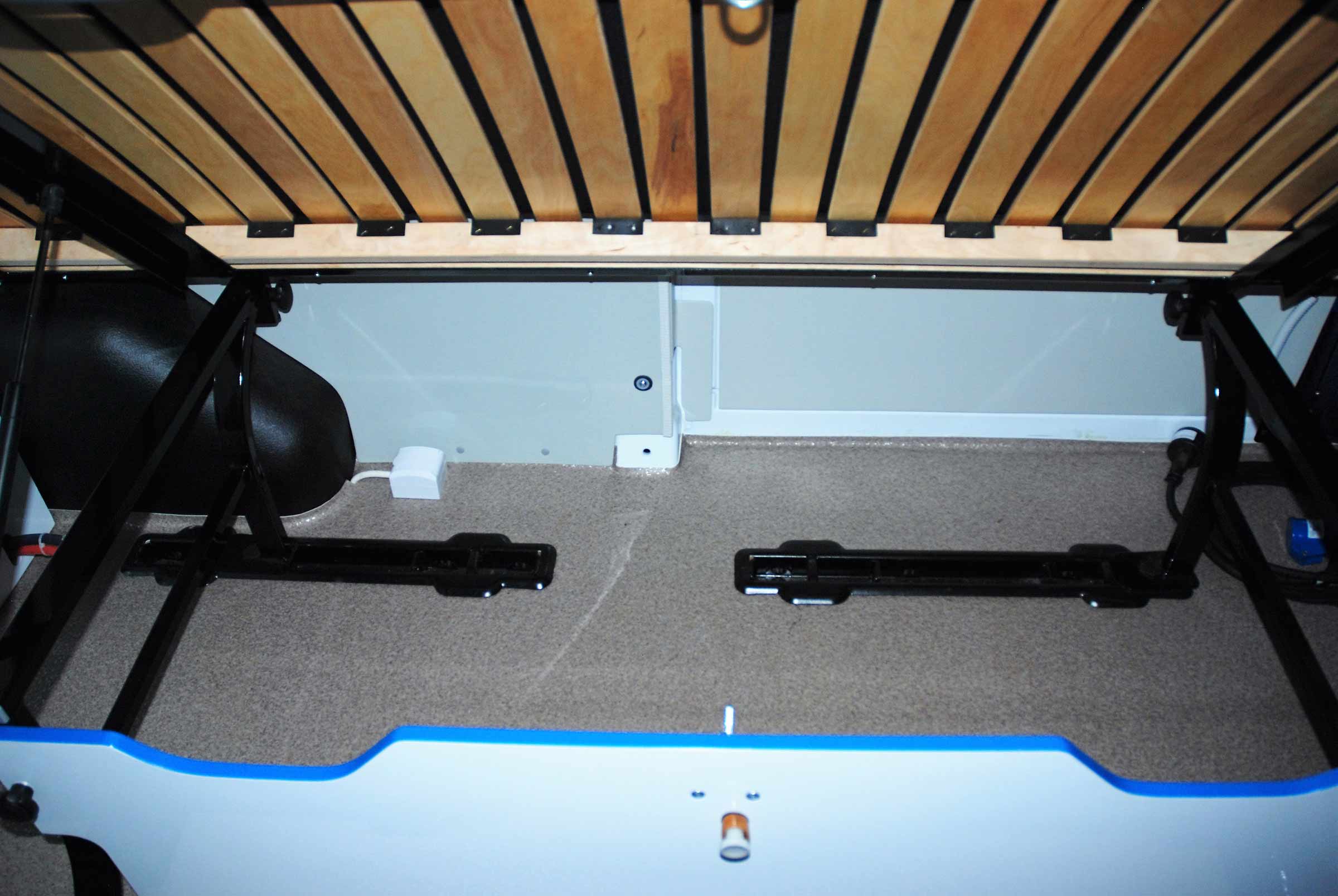

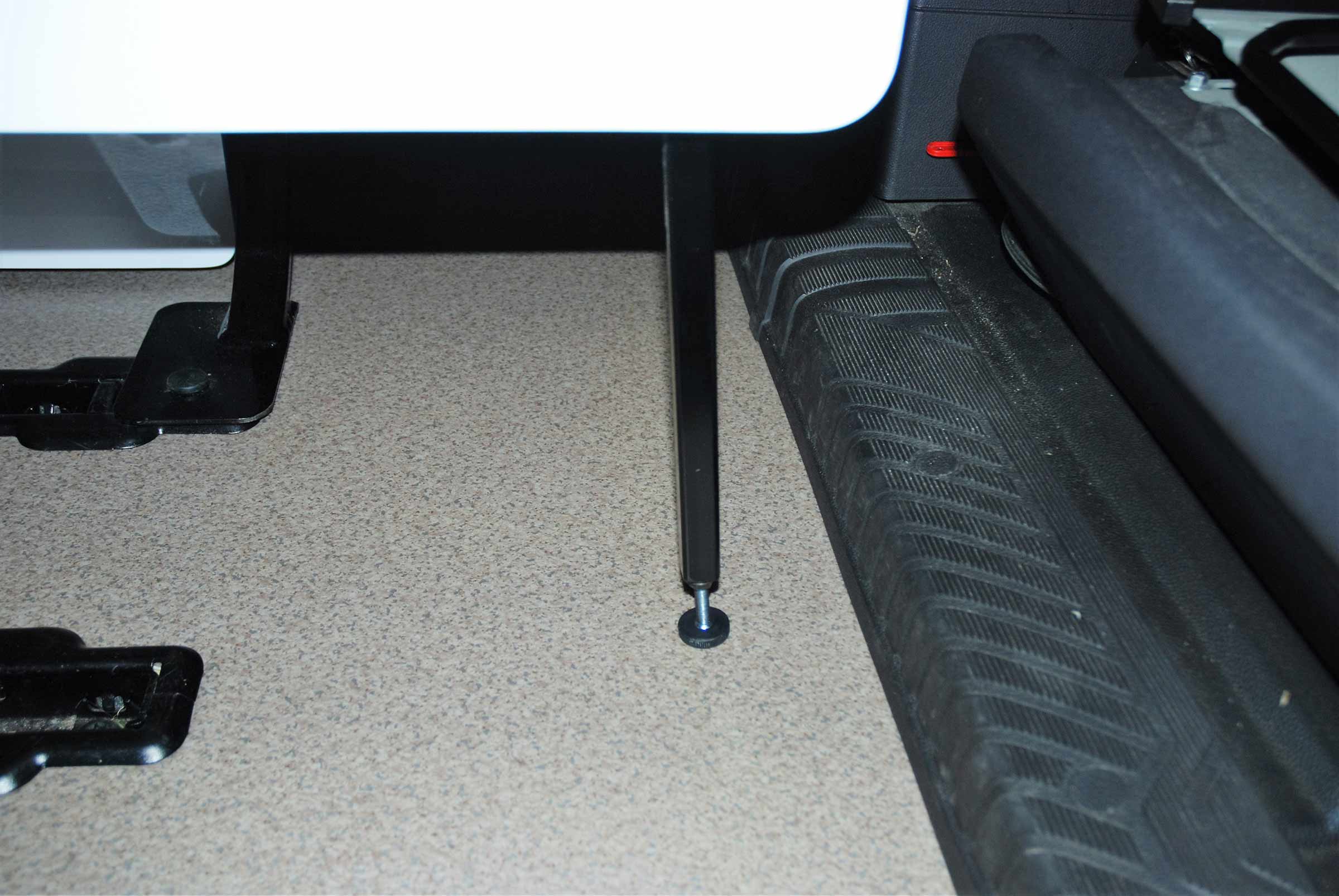

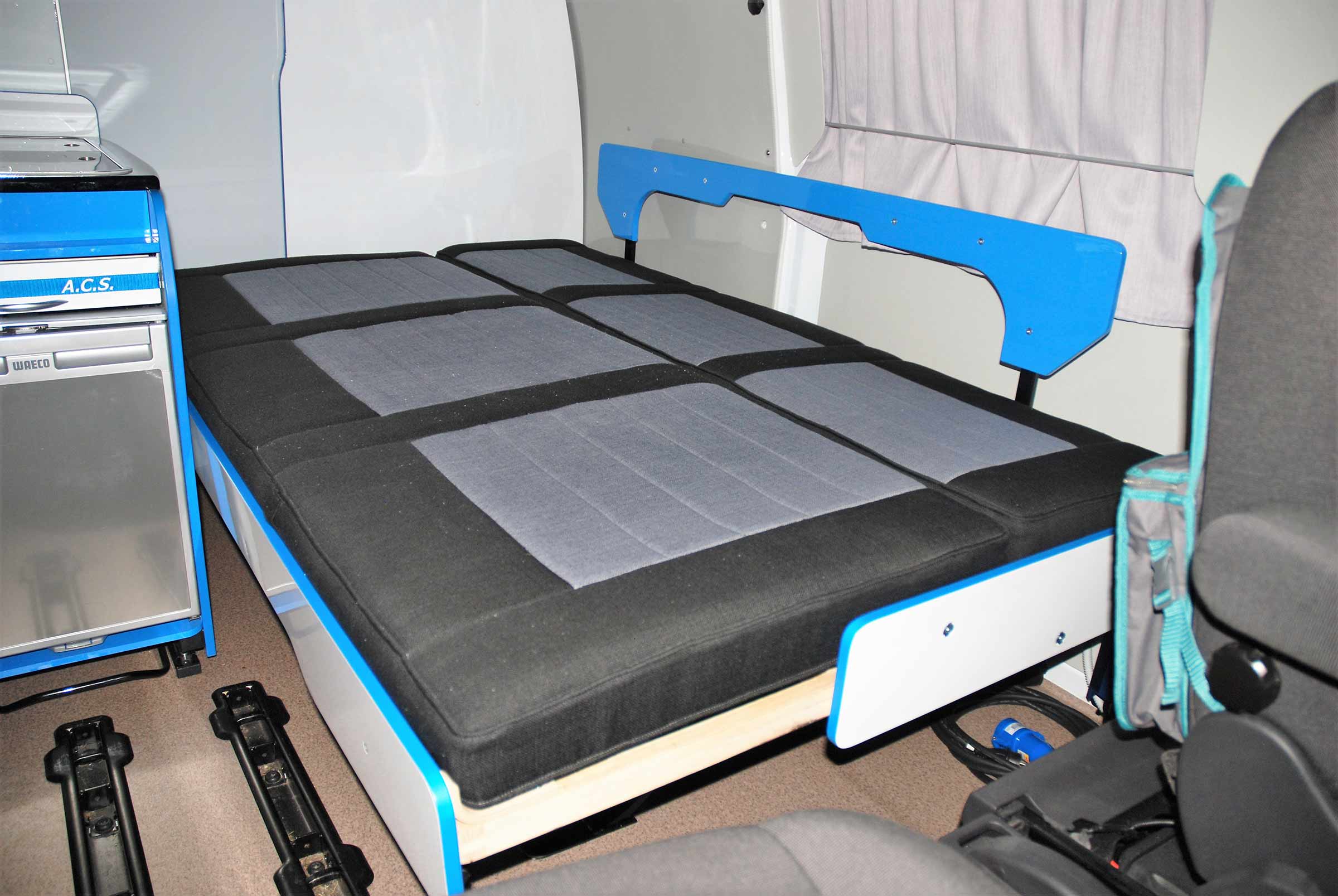

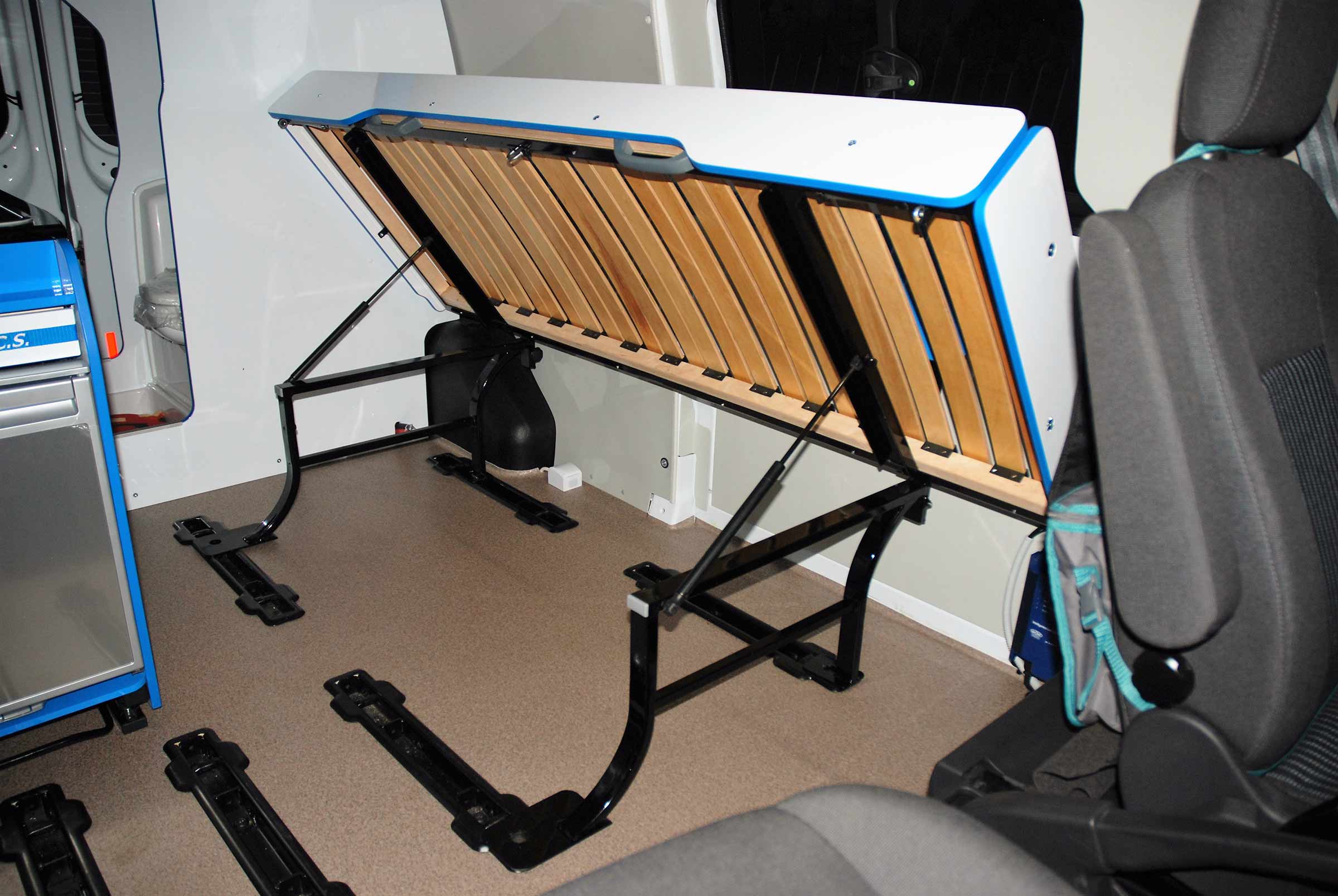

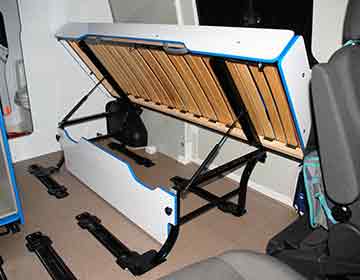

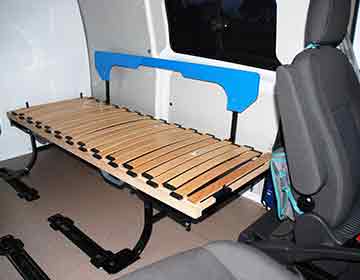

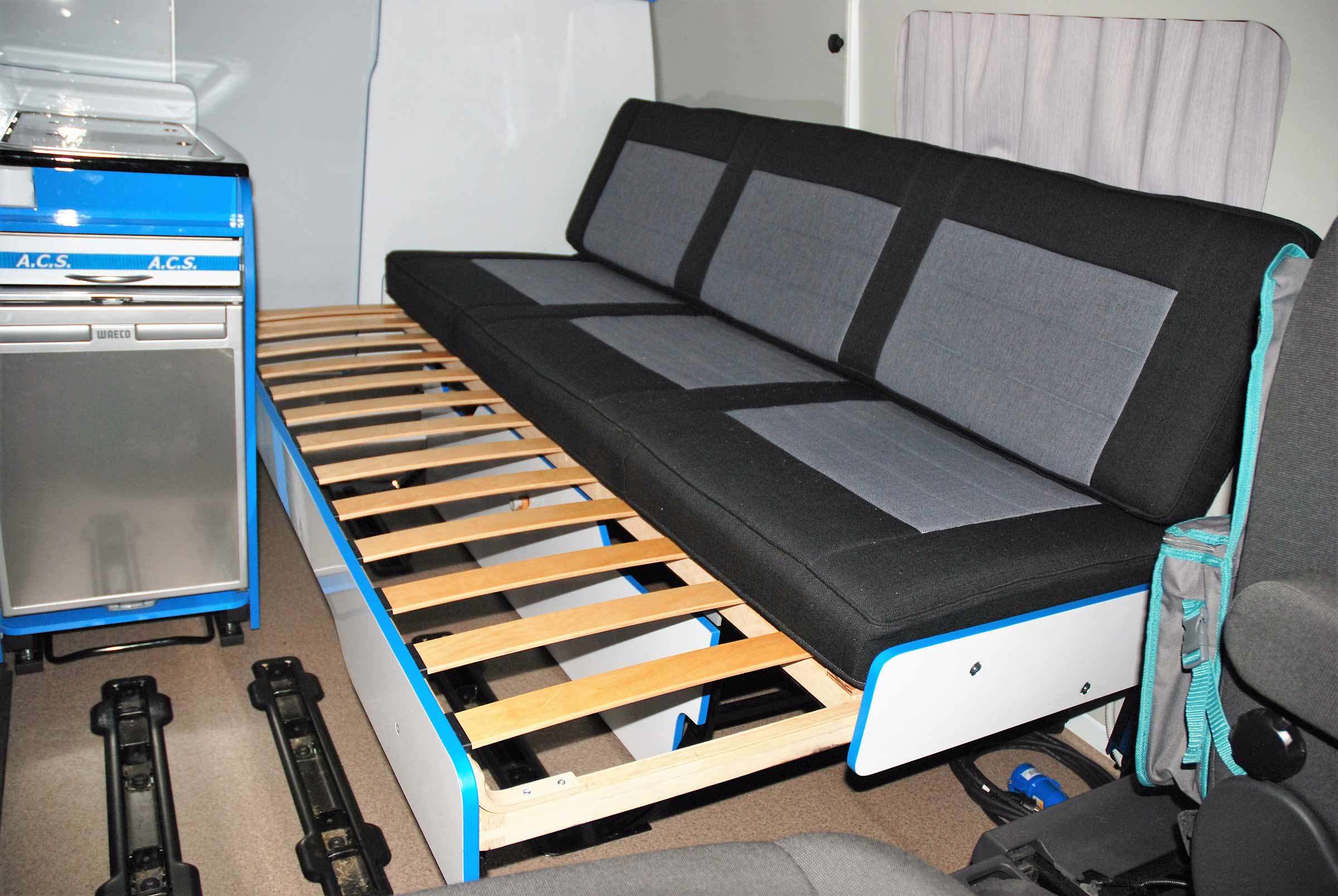

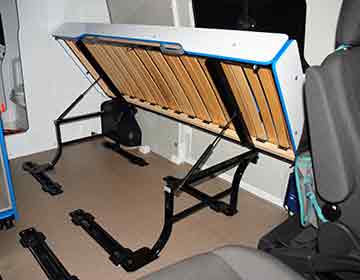

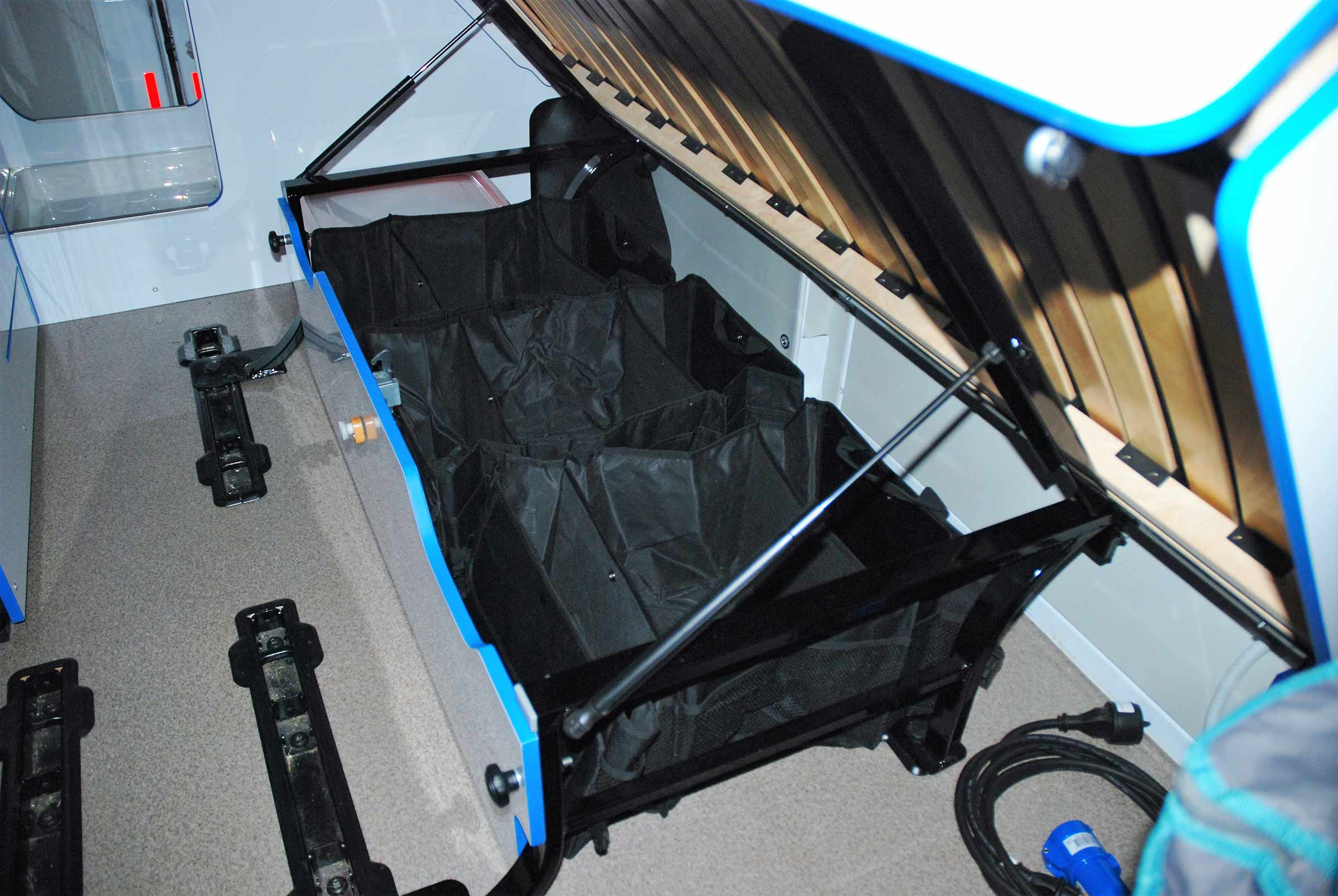

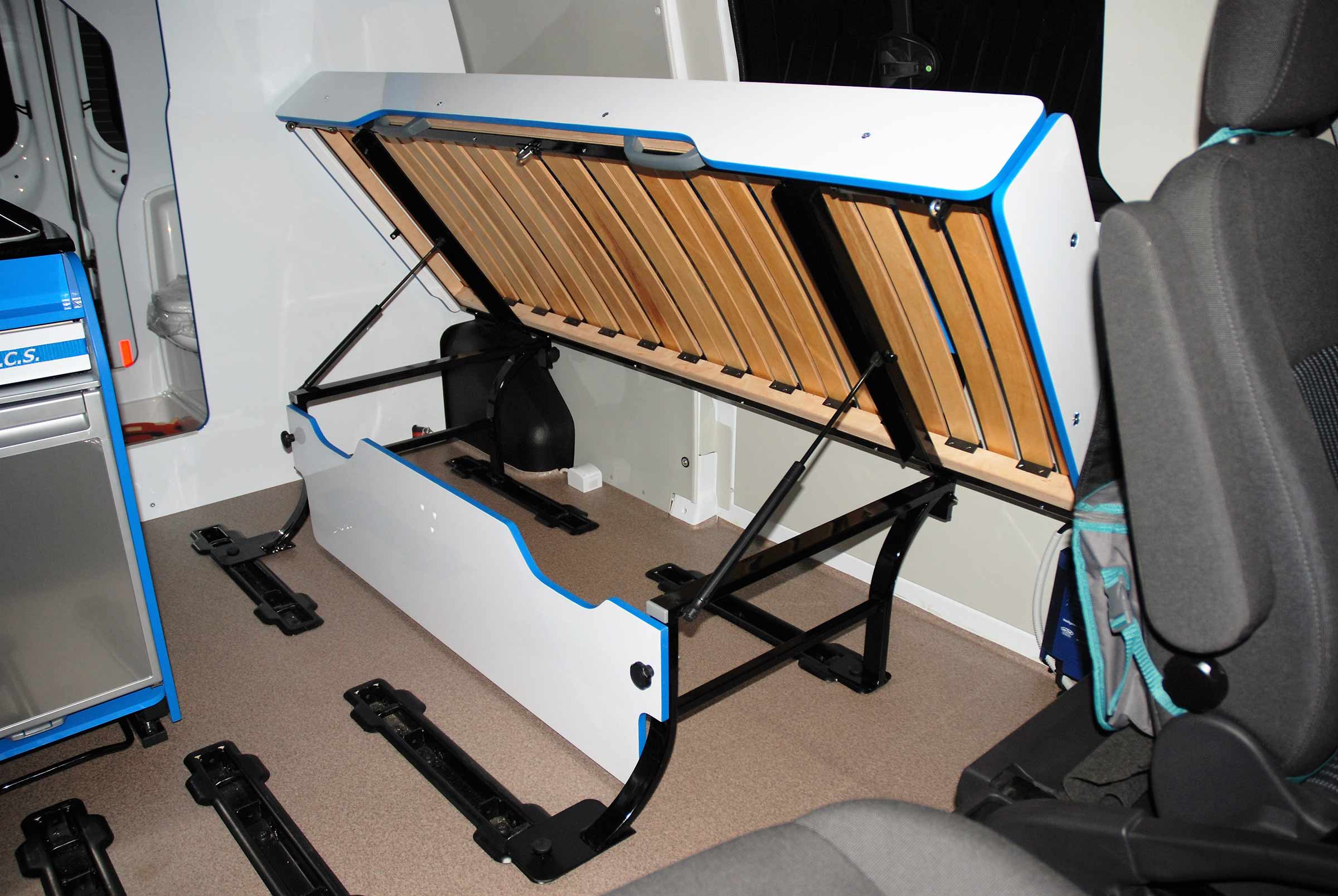

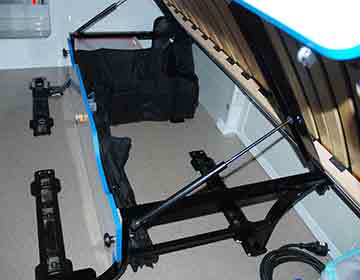

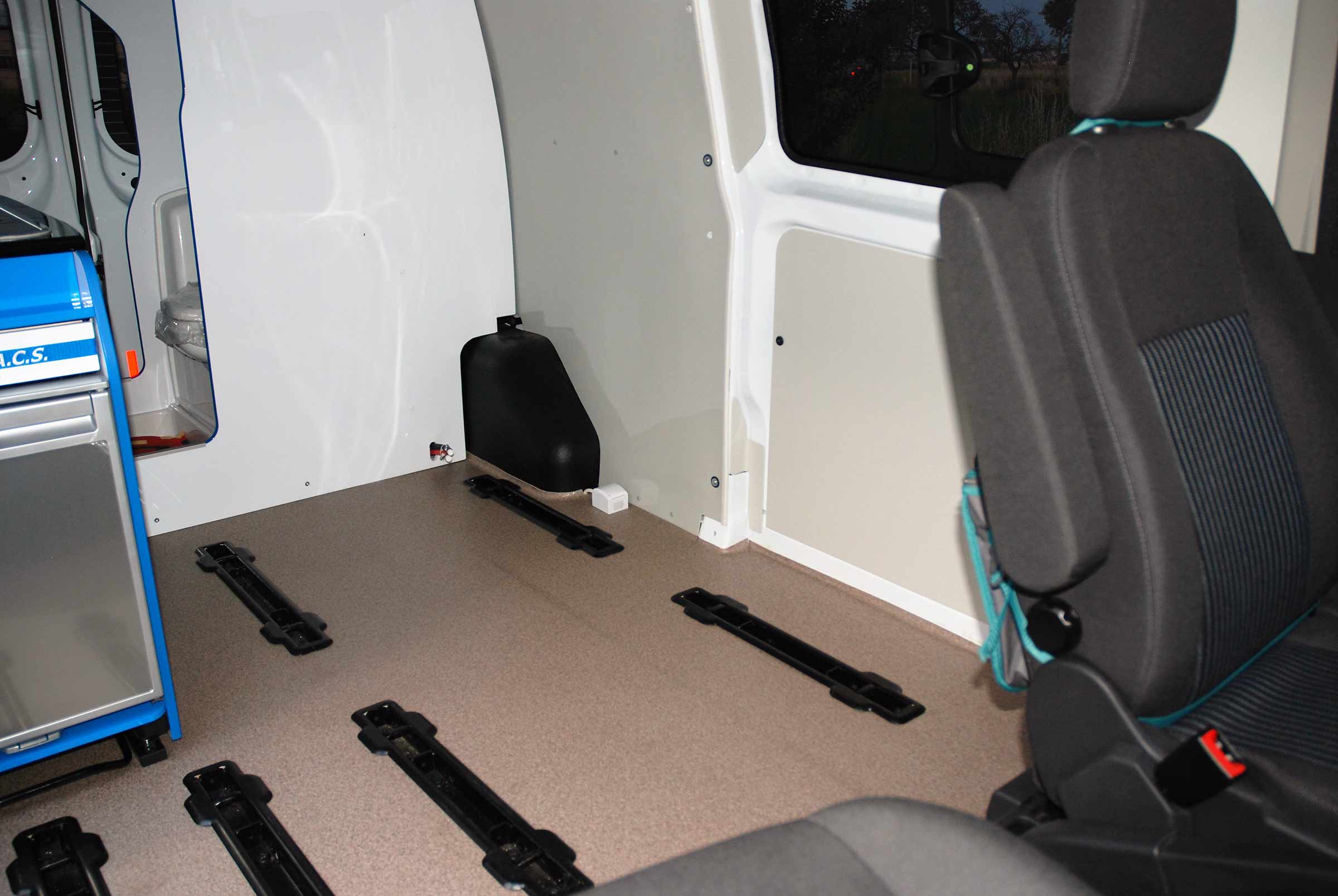

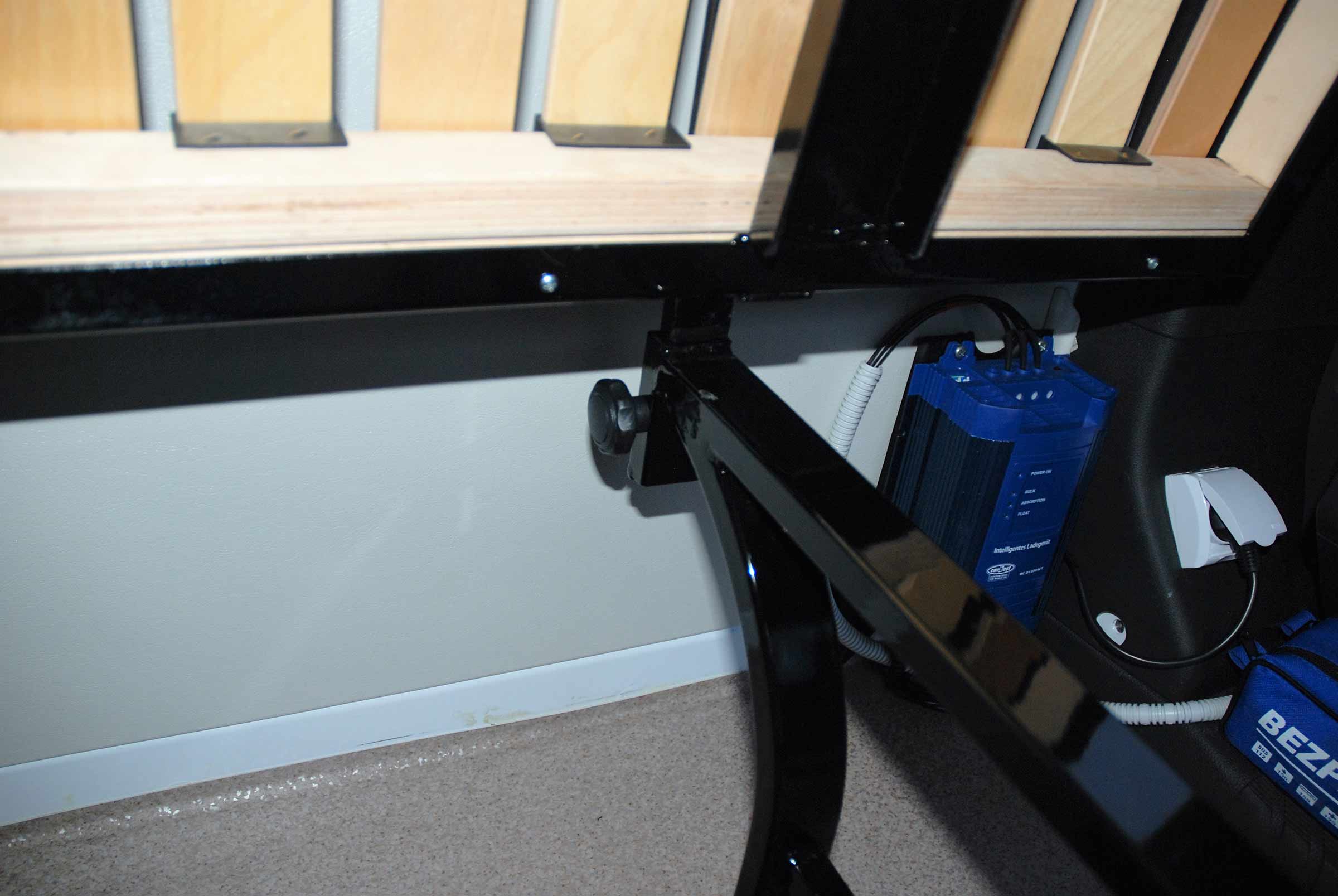

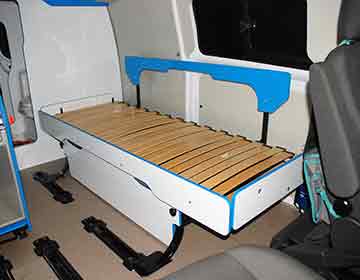

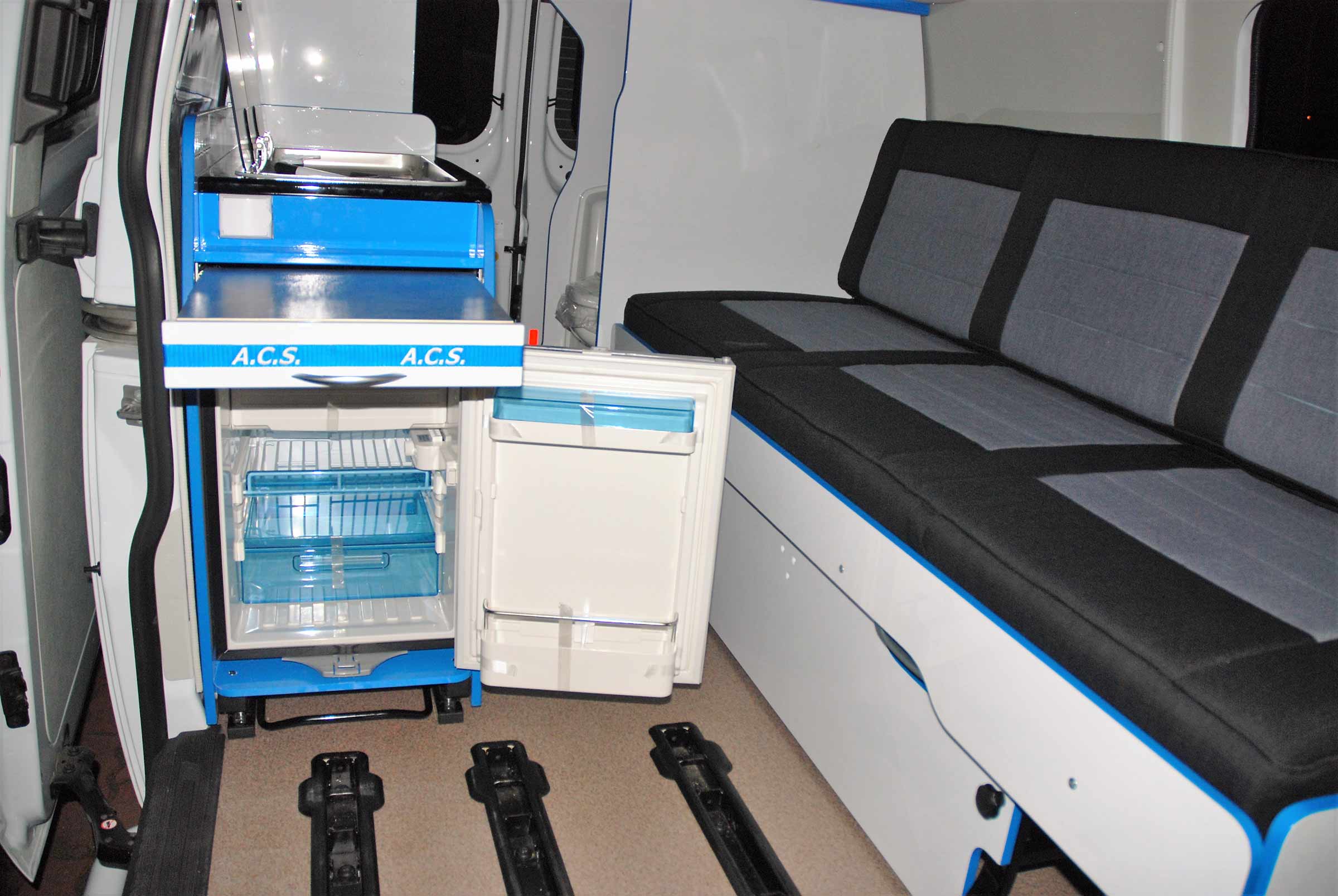

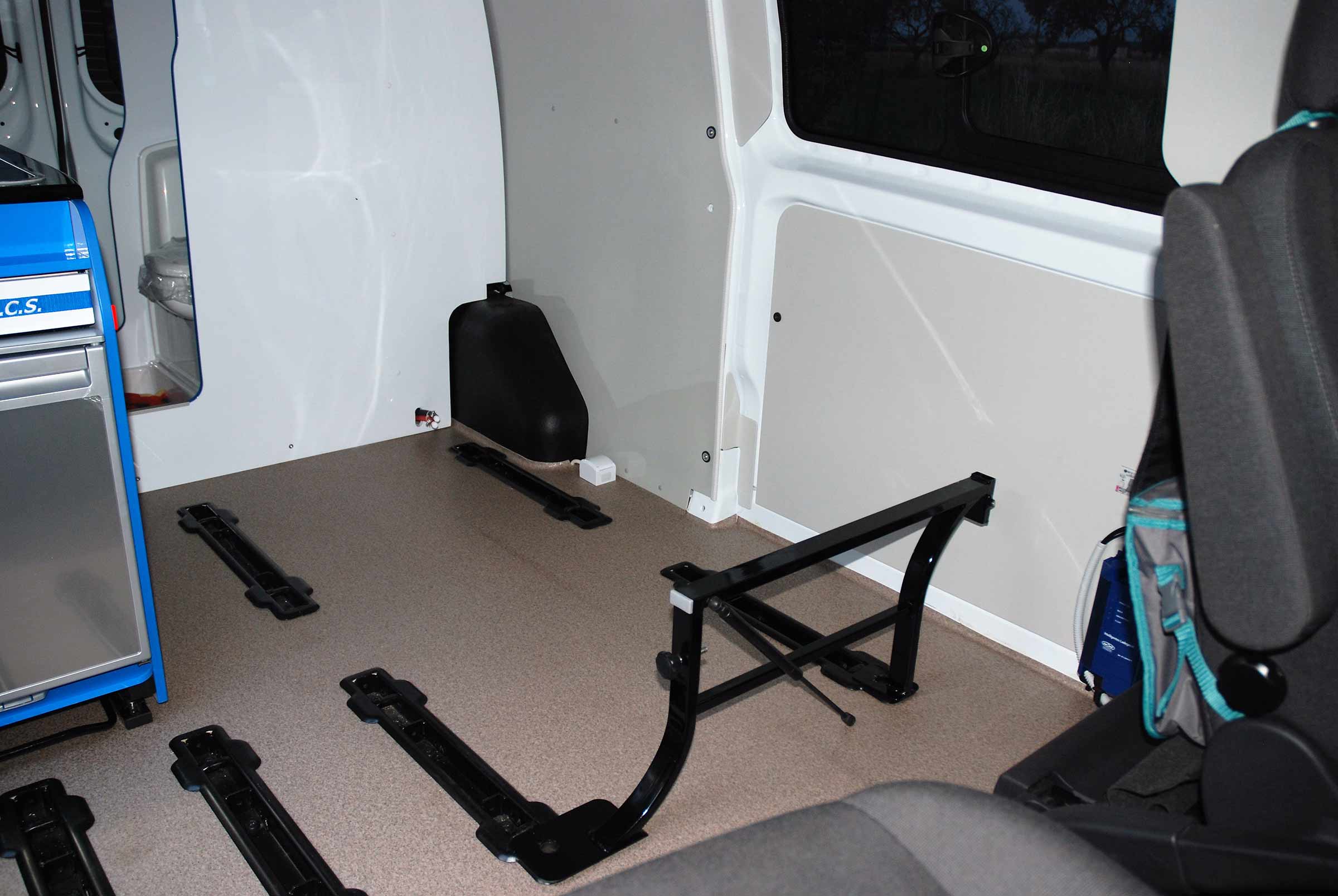

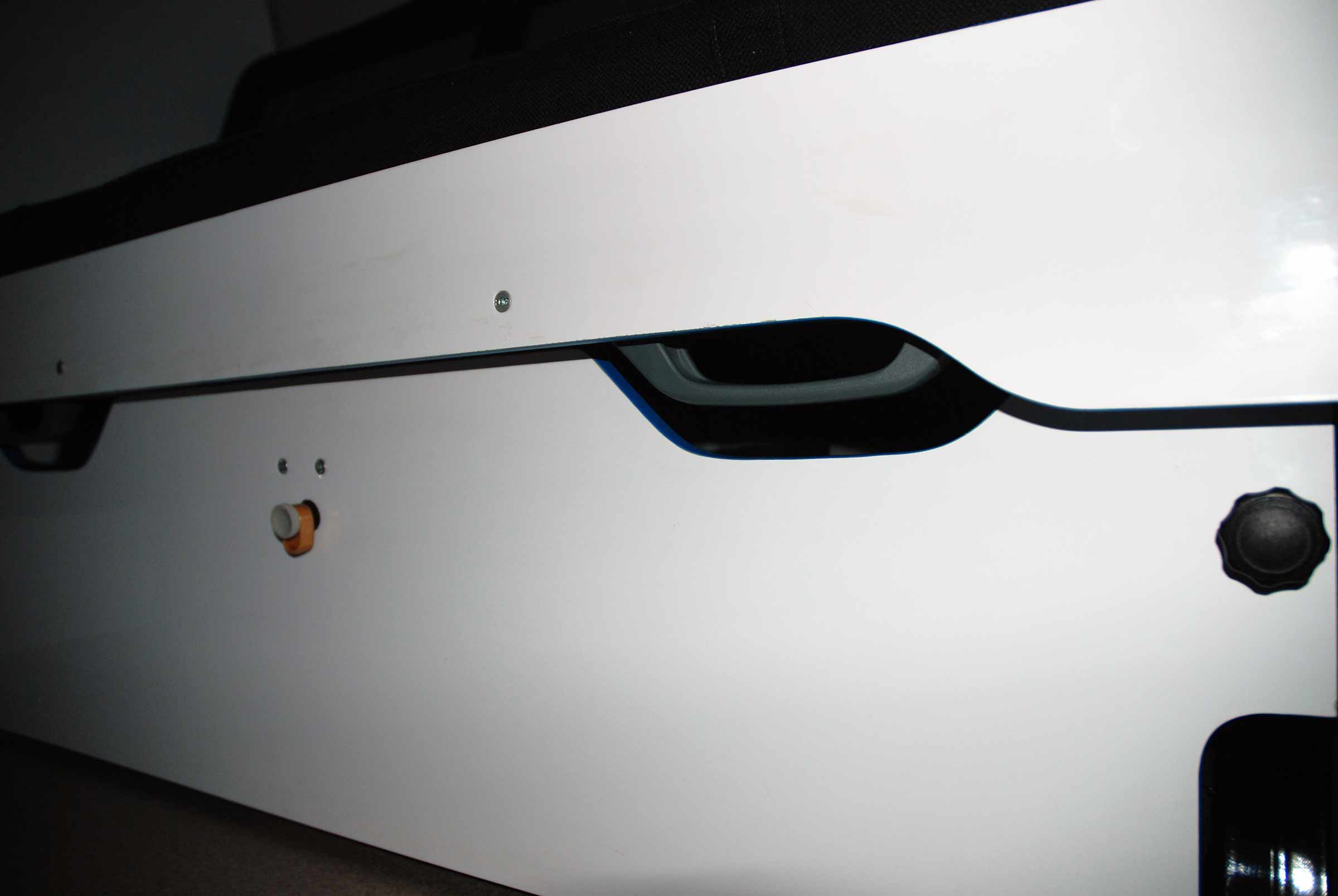

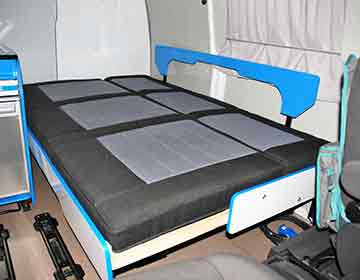

Postel je lehce smontovatelná a zase odmontovatelná (lepší manipulace je z pomocí druhé osoby). Skládá se dvou ocelových stojek, uchycených do původních úchytů sedadel. Vysunovacího postelového roštu se sklopným opěradlem a dvěma matracemi. Celá postel se dá nahoru odklápět a tím je možno využít velkého úložného prostoru, rozděleného vyjmutelnými organizéry. Postel se nesmí jakýmkoli způsobem používat za jízdy.

postel_01postel_02postel_03postel_04postel_05postel_06postel_07postel_08postel_09postel_010postel_011postel_012postel_013postel_014postel_015postel_016postel_017postel_018postel_019postel_020postel_021postel_022postel_023postel_024

Specifikace od výrobce:

Pohled oshora na rozložení sedadel ve vozu podle nastavení od výrobce
Objem motoru:2198 ccm
Výkon:92,00kW
Převodovka:M6
Rozvor:3300
Pohon:pohon předních kol
Délka/šířka/výška:5339/2032/1976
Počet míst:2-7
  • Elektronický stabilizační systém ESP
  • Airbag řidiče a spolujezdce
  • Systém Stop-Start vč.palubního počítače
  • Elektricky ovládaná přední okna
  • Dálkově ovládané centrální zamykání
  • Ford Easy Fuel – bezzátkový systém doplňování paliva
  • Světla pro denní svícení
  • Zdvojený akumulátor
  • Přídavné elektrické topení
  • Měření poklesu tlaku v pneumatikách
  • 15" ocelová kola s plnými kryty kol
  • Přední klimatizace vč. Pylového filtru
  • Autorádio AM/FM, vstup AUX, USB, Bluetooth
  • Tempomat včetně nastavitelného omezovače rychlosti
  • Kožený volant a hlavice řadící páky
  • Sada pro lepší viditelnost – vyhřívané čelní sklo, ukazatel hladiny kapaliny v ostřikovači, elektricky ovládaná a vyhřívaná zrcátka
  • Projektorové přední světlomety
  • Statická odbočovací světla
  • Přední mlhová světla
  • Výklopná okna v druhé řadě
  • Zásuvka 230V/150W
  • Tažné zařízení, 13-pólová zásuvka

A.C.S. specifikace:

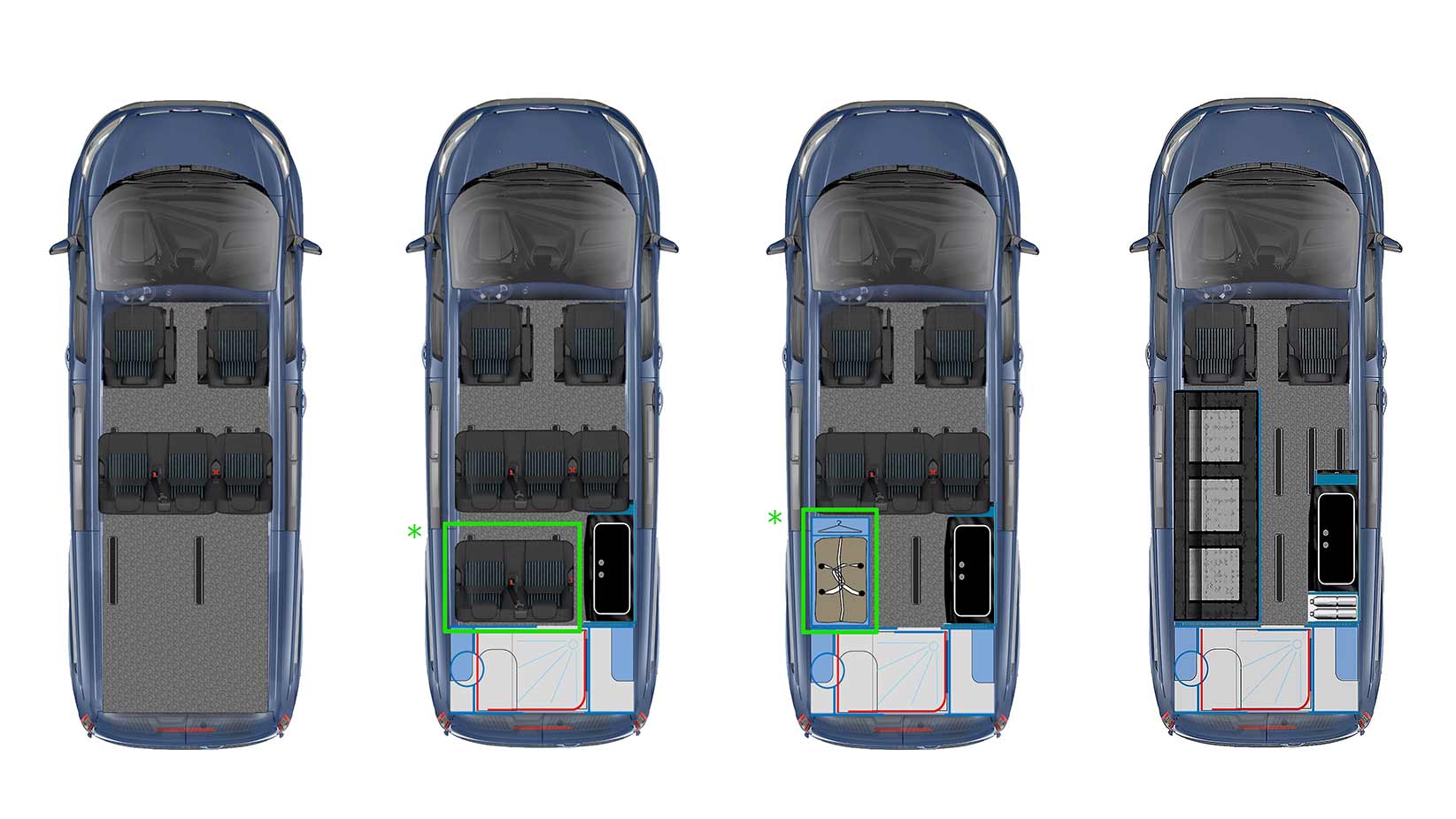

Varianty nabízeného vozu podle počtu sedících míst
Rozměry vysunovací postele:1950 x 1250 mm
úložný prostor pod postelí:850l
Posuvná kuchyňská skříň:dvouplotýnkový vařič + dřez
Lednička 50l
skříňka na nádobí 35l
výsuvný pomocný stůl
Toaletní sprchový kout s wcKazetové wc
teplá a studená voda(ohřívač vody na 220V
na přání)
Sprcha vnitřní a venkovní
Skříňky úlož.prostor 60l+80l+60l

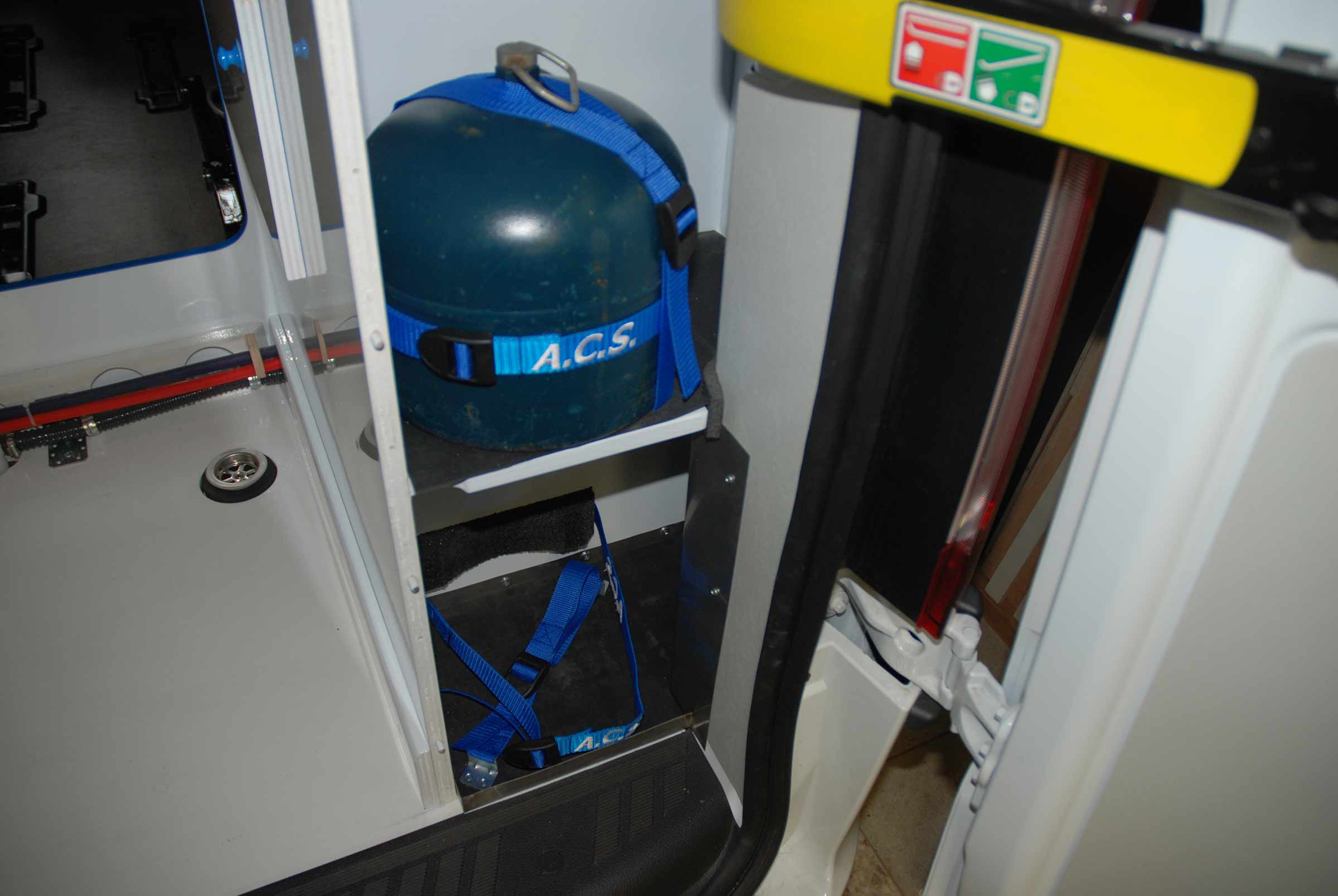

plyn:2 X 2,8 kg plynové láhve (pouze vaření)
nádrž na čistou vodu:50l
nádrž na odpadní vodu:75l
